Rohr für Kanalversteifung 16,0x2,0 mm, Länge 6 m (1 Stück)
21,46 €*
% 26,82 €* (20% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Bitte fragen Sie uns. Wir haben für fast alle Anforderungen eine passende Lösung.

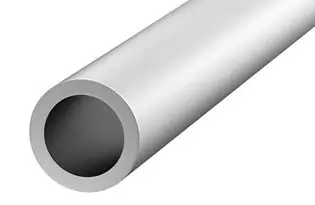

Rohr für Kanalversteifung 16,0x2,0 mm, Länge 6 m (1 Stück)
Das Rohr für Kanalversteifung 16,0×2,0 mm dient als zentrales Verbindungselement zur mechanischen Aussteifung von Luftkanälen. Es sorgt für die notwendige Stabilität bei wechselnden Druckverhältnissen und verhindert das Verformen oder Schwingen von Kanalwänden in Lüftungs- und Klimasystemen.
Mit einem Außendurchmesser von 16 mm und einer Wandstärke von 2,0 mm bietet das Rohr eine robuste und dauerhafte Lösung für die Aussteifung von rechteckigen Luftkanälen. Die 6 m-Stäbe lassen sich einfach auf die benötigte Länge zuschneiden und mit Kanaltellern, Gewindestangen und Dichtungen zu einer sicheren Versteifungseinheit montieren.
Anwendungsbereiche
- Aussteifung von Luftkanälen in Lüftungs- und Klimaanlagen
- Stabilisierung bei Über- und Unterdrucksituationen
- Verwendung in industriellen, gewerblichen und gebäudetechnischen Anlagen
- Kombinierbar mit Kanaltellern, Dichtungen und Verschraubungen
Technische Daten
- Bezeichnung: Rohr für Kanalversteifung 16,0×2,0 mm
- Außendurchmesser: 16 mm
- Wandstärke: 2,0 mm
- Länge: 6 m
- Material: Stahl, verzinkt
- Verpackungseinheit: 1 Stück
- Passende Komponenten: Teller M6 Ø 70 mm, Teller M8 Ø 70 mm, Teller M10 Ø 70 mm, Dichtung M6 15×6×3 mm HDPE und Dichtung M8 16×8,5×3 mm HDPE.
Vorteile im Überblick
- Hohe Stabilität und Biegesteifigkeit
- Einfache Verarbeitung und Anpassung auf Maß
- Korrosionsbeständige Oberfläche durch Verzinkung
- Kosteneffiziente Lösung für langlebige Kanalversteifungen
- Kombinierbar mit Tellern, Dichtungen und Verschraubungen verschiedener Größen
Montagehinweise
- Das Rohr auf die erforderliche Länge zuschneiden.
- Mit passenden Kanaltellern und Schrauben montieren.
- Bei Bedarf Dichtungen zwischen Teller und Kanalwand einsetzen, um Leckagen zu vermeiden.
- Auf gleichmäßige Verteilung der Aussteifungen im Kanal achten.
Häufig gestellte Fragen (FAQ)
1. Wofür wird das Rohr für Kanalversteifungen verwendet?
Das Rohr dient zur Stabilisierung von Luftkanälen, um Verformungen bei Druckbelastungen zu verhindern.
2. Aus welchem Material besteht das Rohr?
Das Rohr besteht aus verzinktem Stahl und ist damit robust und korrosionsbeständig.
3. Kann das Rohr auf individuelle Längen zugeschnitten werden?
Ja, das 6 m-Rohr kann einfach auf die gewünschte Länge zugesägt oder abgelängt werden.
4. Welche Verbindungselemente werden benötigt?
Zur Befestigung werden Kanalteller, Schrauben und Dichtungen verwendet, um eine sichere und dichte Verbindung zu gewährleisten.
5. Wie viele Rohre werden für eine Versteifung benötigt?
Die Anzahl der Rohre richtet sich nach den Kanalabmessungen und den statischen Anforderungen der Anlage.
Fazit
Das Rohr für Kanalversteifung 16,0×2,0 mm bietet eine robuste und wirtschaftliche Lösung zur Stabilisierung von Luftkanälen. Dank der einfachen Verarbeitung und hohen Festigkeit eignet es sich ideal für professionelle Anwendungen im Lüftungs-, Klima- und Anlagenbau.
Bei Fragen oder für weitere Informationen erreichen Sie uns unter verkauf@dama-tec.de.
| Material: | Stahl verzinkt |
|---|---|
| Versandart: | Speditionsartikel |
Anmelden
Das könnte Sie auch interessieren
Das Kanalversteifungselement Rohrdurchmesser 3/8″ Stahl verzinkt (VZ) bietet eine robuste Lösung zur Aussteifung von Lüftungskanalsystemen. Die verzinkte Stahlausführung schützt zuverlässig vor Korrosion und trägt zur strukturellen Stabilität großer Luftkanäle bei.
Insbesondere in Kanälen mit großen Querschnitten, wechselnden Druckverhältnissen oder längeren Spannweiten kann es zu Schwingungen und Flattern der Kanalwand kommen – störende Geräusche und Funktionsprobleme sind oft die Folge. Mit dem Kanalversteifungselement wird die Wand gezielt ausgefacht und ein stabiler Halt geschaffen, wodurch die Aussteifungsvorgaben für Luftkanalsysteme zuverlässig erfüllt werden.
Anwendungsbereiche
- Aussteifung von Rechteckkanälen im Lüftungs- und Anlagenbau
- Verstärkung von Kanälen bei hohen Strömungsdrücken oder langen Spannweiten
- Nachrüstung bestehender Anlagen zur Erhöhung von Form- und Druckstabilität
- Installation bei Fertigung und Montage von Luftleitungen durch Monteure im Lüftungsbau
Technische Daten
- Durchmesser Anschluss: 3/8″ (≈ 10 mm)
- Material: Stahl verzinkt (Zinkbeschichtung) mit hohem Korrosionsschutz
- Einheit: 1 Verpackungseinheit = 100 Stück
- Einsatzbereich: Luftkanalsysteme mit Aussteifungsbedarf, auch bei hohen Druckklassen
Vorteile im Überblick
- Verzinkter Stahl sorgt für langanhaltenden Korrosionsschutz
- Einfache Montage mit standardisierten Anschlussmaßen
- Steigert Form- und Druckstabilität von Luftkanälen – minimiert Flattern und Schwingungen
- Ideal für industrielle Anforderungen im Lüftungsbau
- Wartungsarm und langlebig – senkt langfristige Betriebskosten
Montagehinweise
- Positionieren Sie das Versteifungselement entlang des Rohres.
- Befestigen Sie das Element gemäß Montageanleitung durch Festziehen der Schraube.
- Stellen Sie sicher, dass das Element korrekt sitzt und die Kanalwand gleichmäßig unterstützt wird.
- Nach Montage empfiehlt sich eine Funktionsprüfung, z. B. auf Verformung oder Durchbiegung.
Häufig gestellte Fragen (FAQ)
1. Wann ist eine zusätzliche Aussteifung von Luftkanälen erforderlich?
Wenn Kanäle große Abmessungen haben, hohe Strömungsgeschwindigkeiten oder wechselnde Druckverhältnisse auftreten, ist eine Aussteifung sinnvoll, um Flattern und Geräusche zu vermeiden.
2. Was bedeutet „Stahl verzinkt (VZ)“?
Die verzinkte Stahlbeschichtung schützt vor Korrosion, was insbesondere im feuchten oder belüfteten Umfeld von Luftkanälen langfristige Stabilität bietet.
3. Ist das Versteifungselement für Nachrüstungen geeignet?
Ja. Es eignet sich hervorragend zur Nachrüstung bestehender Kanalsysteme, um die Form- und Druckstabilität zu verbessern.
4. Welche Vorteile bietet die Verwendung eines Versteifungselements im Lüftungsbau?
Mehr Stabilität, geringeres Geräuschniveau, bessere Luftdichtheit und langfristig weniger Wartungsaufwand.
5. Auf welche Normen sollte bei Luftkanalaussteifung geachtet werden?
Unter anderem gilt: Bei Kanälen, die nach DIN EN 1507 ausgeführt sind, darf die Durchbiegung und Ausbeulung eine bestimmte Grenze nicht überschreiten – daher ist eine strukturierte Aussteifung wichtig.
Fazit
Das Kanalversteifungselement Rohrdurchmesser 3/8″ Stahl verzinkt ist eine professionelle, wirtschaftliche und langlebige Lösung für die Aussteifung von Luftkanälen im Lüftungsbau. Mit einfacher Montage, hoher Korrosionsbeständigkeit und ausgeprägter Stabilität unterstützt es Konstrukteure, Monteure und Wartungsteams bei der Umsetzung effizienter und sicherer Luftleitungssysteme.
Inhalt: 100 Stück (1,88 €* / 1 Stück)
Der Teller M6 Ø 70 mm Stahl verzinkt (VZ) dient als stabile Auflage für Aussteifungsrohre bei der Luftkanalversteifung. Er ist fester Bestandteil der Schraubverbindung zwischen Luftkanalwand und Versteifungsrohr und sorgt für eine gleichmäßige Lastverteilung sowie dauerhafte Stabilität im Kanalbau.
Gefertigt aus robustem, verzinktem Stahl bietet der Kanalteller zuverlässigen Korrosionsschutz und eine hohe Festigkeit – ideal für die Anforderungen im professionellen Lüftungs- und Anlagenbau. Die präzise Bohrung mit 6,5 mm Durchmesser ermöglicht die Verwendung handelsüblicher M6-Schrauben oder Gewindestangen.
Anwendungsbereiche
- Auflageelement für Aussteifungsrohre bei der Luftkanalversteifung
- Verbindungselement zwischen Kanalwand und Versteifungsrohr
- Statische Aussteifung von Luftkanälen mit großen Querschnitten oder wechselnden Druckverhältnissen
- Einsatz im gewerblichen, industriellen und hygienischen Lüftungsbau
Technische Daten
- Bezeichnung: Teller M6 Ø 70 mm Stahl verzinkt
- Bohrung: 6,5 mm
- Material: Stahl verzinkt (Zn-beschichtet – korrosionsgeschützt)
- Durchmesser: 70 mm
- Verpackungseinheit: 1 VPE = 250 Stück

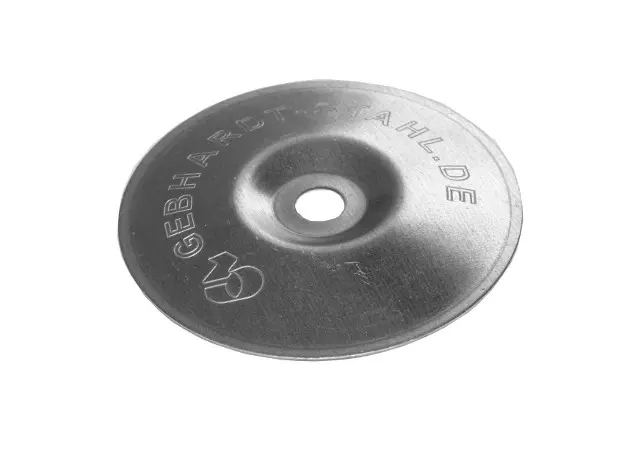

- Alternative Ausführungen: Teller M8 Ø 70 mm Stahl verzinkt und Teller M10 Ø 70 mm Stahl verzinkt
Vorteile im Überblick
- Optimale Auflage für Aussteifungsrohre bei Luftkanälen
- Gleichmäßige Kraftverteilung auf die Kanalwand
- Verzinkte Oberfläche – korrosionsbeständig und langlebig
- Passend für gängige M6-Gewindeverbindungen (und als Variante in M8 sowie M10 erhältlich)
- Einfach in der Montage – ideal für Fertigung und Nachrüstung
Montagehinweise
- Das Aussteifungsrohr in der gewünschten Position an der Kanalwand ausrichten.
- Den Teller als Auflage zwischen Schraubverbindung und Kanalwand einsetzen.
- Mit passender M6-Schraube oder Gewindestange festziehen.
- Auf gleichmäßige Kraftverteilung und festen Sitz der Verbindung achten.
Häufig gestellte Fragen (FAQ)
1. Wofür wird der Teller M6 Ø 70 mm verwendet?
Der Teller wird als Auflage und Verbindungselement bei der Luftkanalversteifung eingesetzt, um Aussteifungsrohre sicher mit der Kanalwand zu verbinden.
2. Aus welchem Material besteht der Teller?
Er besteht aus verzinktem Stahl, der zuverlässig vor Korrosion schützt und sich für langlebige Befestigungen im Lüftungsbau eignet.
3. Welche Bohrungsgrößen oder Gewindegrößen sind erhältlich?
Standardmäßig sind Bohrungen mit 6,5 mm (M6), 8,5 mm (entsprechend M8) und 10,5 mm (entsprechend M10) verfügbar – je nach Schrauben- oder Gewindegröße.
4. Gibt es den Teller auch in anderen Gewindegrößen?
Ja, neben der M6-Ausführung ist der Teller M8 Ø 70 mm Stahl verzinkt sowie M10 Ø 70 mm Stahl verzinkt verfügbar – ideal für verschiedene Montagesituationen.
5. Wie viele Teller enthält eine Verpackungseinheit?
Eine Verkaufseinheit enthält 250 Stück – ideal für Serienfertigungen und größere Montageprojekte im Lüftungsbau.
Fazit
Der Teller M6 Ø 70 mm Stahl verzinkt (VZ) ist ein unverzichtbares Verbindungselement für die Kanalversteifung. Er gewährleistet sichere und langlebige Verschraubungen zwischen Kanalwand und Aussteifungsrohr – und mit den Varianten M8 sowie M10 haben Sie flexible Auswahl für alle gängigen Montagesituationen.
Inhalt: 250 Stück (0,30 €* / 1 Stück)
Ihre Vorteile auf einen Blick
- Hohe Tragfähigkeit durch optimierten Außendurchmesser
- Sicheres Aufspreizverhalten – unempfindlich gegenüber Baustofftoleranzen
- Kompatibel mit handelsüblichen Schrauben und Gewindestangen
- Demontage oberflächenbündig möglich
- Ideal für Vollbaustoffe wie Beton und Vollziegel
Anwendungen & Einsatzbereiche

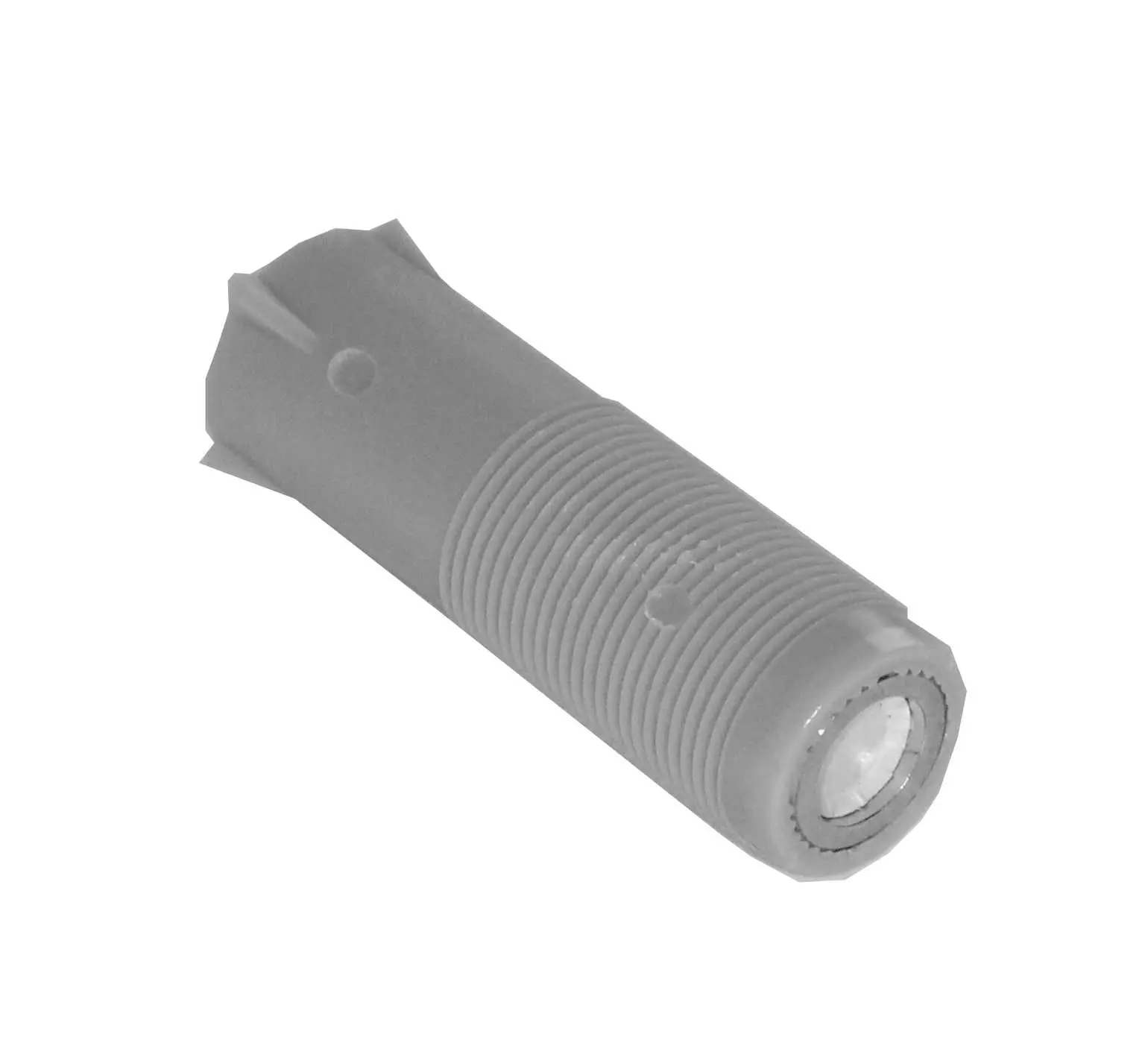

Der Dübel M6 eignet sich für die Vorsteckmontage. Beim Eindrehen der Schraube spreizt der integrierte Messingkonus den Dübel im Bohrloch auf und sorgt für eine sichere, dauerhafte Verankerung.
- Maschinen- und Anlagenbefestigungen
- Schaltschränke und Schutzgitter
- Befestigung in Beton, Vollziegeln und massiven Baustoffen
Technische Daten
| Dübellänge | 40 mm |
|---|---|
| Bohrlochdurchmesser | 12 mm |
| Gewindegröße | M6 |
| Max. Anzugsdrehmoment | ca. 7 Nm |
| Verpackungseinheit | 50 Stück |
Produktqualität von dama-tec
dama-tec steht für verlässliche Befestigungslösungen mit höchster Sicherheit und Qualität. Der Dübel M6 ist die ideale Lösung für Profis im Bau, Elektrohandwerk und der Industrie.
Fragen zum Produkt?
Sie benötigen Zubehör, Ersatzteile oder persönliche Beratung? Unser Expertenteam hilft Ihnen gerne weiter. Sie erreichen uns unter +49 (0)7128/38057-0 oder verkauf@dama-tec.de.
Häufig gestellte Fragen (FAQ)
1. Wofür wird dieser Dübel im Lüftungsbau eingesetzt?
Dieser Spreizdübel mit M6-Innengewinde wird insbesondere bei der Montage von Kanalaussteifungsrohr sowie häufig für die Befestigung von Lüftungskanälen, Rohrschellen, Konsolen, Luftauslässen oder Schienensystemen verwendet. Er bietet eine sichere, dauerhafte Verankerung in Beton und Vollstein.
2. Für welche Untergründe ist der Dübel geeignet?
Der Dübel ist konzipiert für die Verankerung in Vollbaustoffen, z. B.:
- Beton (C20/25 bis C50/60)
- Naturstein mit dichtem Gefüge
Nicht geeignet für Lochstein, Porenbeton oder Gipskarton.
3. Wie wird der Dübel montiert?
- Bohrloch mit 12 mm Durchmesser und 40 mm Tiefe herstellen.
- Bohrloch gründlich reinigen.
- Dübel einschlagen (z. B. mit Hammer oder Setzwerkzeug).
- Mit einem Setzwerkzeug aufspreizen, bis der Messingkonus vollständig verriegelt ist.
- Gewindestange oder Schraube M6 einschrauben – fertig.
So entsteht eine vibrationssichere und belastbare Befestigung.
4. Welche Maße sind erforderlich?
- Bohrlochdurchmesser: 12 mm
- Verankerungstiefe: 25 mm
- Gesamtlänge des Dübels: 40 mm
5. Welche Schrauben oder Gewindestangen passen?
Der Dübel ist ausgelegt für metrische Schrauben und Gewindestangen der Größe M6. Im Lüftungsbau wird er vor allem für Abhängungen von Kanälen oder Aggregaten verwendet.
6. Welches Anzugsdrehmoment ist empfohlen?
Empfohlenes Anzugsdrehmoment: 7 Nm – für optimale Spreizung und maximale Haltekraft.
7. Kann der Dübel wiederverwendet werden?
Nach der Demontage ist der Dübel nicht wiederverwendbar, kann aber oberflächenbündig entfernt werden, ohne den Untergrund stark zu beschädigen.
8. Wie viele Dübel sind in einer Verpackungseinheit enthalten?
Eine Verpackungseinheit (VPE) enthält 100 Stück – ideal für Baustellen oder Serienmontagen.
9. Welche Vorteile bietet dieser Dübel?
- Hohe Auszugswerte in Beton
- Schnelle Montage mit passendem Setzwerkzeug
- Vibrations- und zugfeste Verbindung
- Geringe Korrosionsanfälligkeit durch Messingkonus
- Geeignet für dauerhafte Installationen im technischen Gebäudeausbau
10. Ist das Setzwerkzeug im Lieferumfang enthalten?
Nein, das Setzwerkzeug ist nicht im Lieferumfang enthalten, kann aber separat bestellt werden.
11. Welche Artikelnummer hat das Produkt?
Artikelnummer: LKAVDUM6
Bezeichnung: Dübel M6 × 40/12 PVC/Messing
Verpackungseinheit: 100 Stück
12. Wie schnell ist die Lieferung?
Bei Lagerverfügbarkeit erfolgt der Versand innerhalb von 1–2 Werktagen.
13. An wen kann ich mich bei Fragen wenden?
Unser Fachteam berät Sie gerne zu passenden Befestigungslösungen, Montageschienen oder Zubehör:
Inhalt: 100 Stück (0,95 €* / 1 Stück)
Potentialausgleichskabel 16 mm²
für elastische Verbindungen
ca. 450mm lang, beiderseits
mit Kabelschuh 8 mm
ZPOKA
1 Stück
Inhalt: 1 Stück (3,60 €* / 1 Stück)

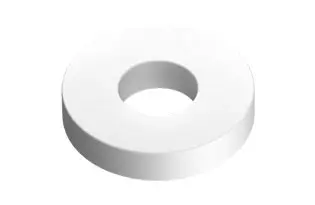

Die Dichtung M8 16×8,5×3 mm HDPE ist eine zuverlässige Lösung zur Abdichtung von Verschraubungen bei Kanaltellern und Aussteifungen im Luftkanalbau. Sie verhindert Leckagen im Bereich der Bohrlöcher und sorgt für eine dauerhafte, saubere Verbindung zwischen Kanalwand und Versteifungselement.
Im Gegensatz zur Abdichtung mit Dichtmasse bietet diese HDPE-Dichtung eine schnelle, kosteneffiziente und saubere Alternative. Durch das Zusammendrücken beim Verschrauben entsteht eine gleichmäßige und dauerhafte Abdichtung – sowohl bei innenliegenden als auch außenliegenden Kanaltellern.
Anwendungsbereiche
- Abdichtung von Verschraubungen an Kanaltellern und Aussteifungsrohren
- Vermeidung von Leckagen an Luftkanalverbindungen
- Einsatz in Lüftungs-, Klima- und Anlagenbauprojekten
- Geeignet für innen- und außenliegende Kanalteller
Technische Daten
- Bezeichnung: Dichtung M8 16 ×8,5×3 mm HDPE
- Material: HDPE (hochdichtes Polyethylen)
- Maße: 16 × 8,5 × 3 mm
- Schraubengröße: M8
- Verpackungseinheit: 1 VPE = 1000 Stück
- Weitere Größen: Dichtung M6 15×6×3 mm HDPE
Vorteile im Überblick
- Einfache und saubere Montage ohne Dichtmasse
- Dauerhafte Abdichtung durch elastische Kompression
- Beständig gegen Feuchtigkeit und Temperaturschwankungen
- Optimiert für M8-Verschraubungen bei Luftkanalverbindungen
- Kosteneffiziente Lösung für professionelle Anwendungen
Montagehinweise
- Die Dichtung zwischen Kanalteller und Kanalwand positionieren.
- Die Verschraubung mit einer passenden M8-Schraube oder Gewindestange durchführen.
- Beim Anziehen der Schraube wird die Dichtung zusammengedrückt und dichtet den Bereich zuverlässig ab.
- Keine zusätzliche Dichtmasse oder Spezialwerkzeuge erforderlich.
Häufig gestellte Fragen (FAQ)
1. Ist die Dichtung mehrfach verwendbar?
Für eine dauerhaft sichere Abdichtung sollte die Dichtung bei jeder Montage ersetzt werden.
2. Für welche Schraubengrößen ist diese Dichtung geeignet?
Diese Ausführung ist speziell für M8-Schrauben ausgelegt. Eine Variante für M6-Verschraubungen ist ebenfalls erhältlich.
3. Kann die Dichtung auch bei außenliegenden Kanaltellern verwendet werden?
Ja, sie eignet sich sowohl für innen- als auch außenliegende Kanalteller im Luftkanalbau.
4. Wie viele Dichtungen sind in einer Verpackungseinheit?
Eine Verpackungseinheit enthält 1000 Stück – ideal für Serienmontagen und größere Projekte.
Fazit
Die Dichtung M8 16×8,5×3 mm HDPE bietet eine einfache und zuverlässige Möglichkeit, Verschraubungen bei Kanaltellern und Aussteifungen dauerhaft abzudichten. Sie überzeugt durch ihre Montagefreundlichkeit, hohe Dichtwirkung und Wirtschaftlichkeit – die ideale Lösung für den professionellen Einsatz im Lüftungs- und Anlagenbau.
Bei Fragen oder für weitere Informationen erreichen Sie uns unter verkauf@dama-tec.de.
Inhalt: 1000 Stück (0,22 €* / 1 Stück)
Kunden kauften auch
Der Teller M8 Ø 70 mm Stahl verzinkt (VZ) ist ein zentrales Verbindungselement für die Luftkanalversteifung. Er dient als stabile Auflage zwischen Kanalwand und Aussteifungsrohr und sorgt so für eine gleichmäßige Kraftverteilung und dauerhafte Stabilität im Luftkanalbau.
Durch die Fertigung aus verzinktem Stahl ist der Teller robust, korrosionsbeständig und ideal für den Einsatz in gewerblichen und industriellen Lüftungssystemen. Die Bohrung mit 8,5 mm Durchmesser ist optimal auf M8-Schrauben oder Gewindestangen abgestimmt und ermöglicht eine sichere Verbindung mit hoher Belastbarkeit.
Anwendungsbereiche
- Auflage für Aussteifungsrohre bei der Luftkanalversteifung
- Stabile Verbindung zwischen Kanalwand und Versteifungsrohr
- Verstärkung von Luftkanälen mit großen Querschnitten oder wechselnden Druckverhältnissen
- Verwendung in Lüftungs-, Klima- und Anlagenbauprojekten
Technische Daten
- Bezeichnung: Teller M8 Ø 70 mm Stahl verzinkt
- Bohrung: 8,5 mm
- Material: Stahl, galvanisch verzinkt (Korrosionsschutz)
- Durchmesser: 70 mm
- Verpackungseinheit: 1 VPE = 250 Stück
- Weitere Größen: Teller M6 Ø 70 mm und Teller M10 Ø 70 mm
Vorteile im Überblick
- Stabile Auflage und Verbindung für Aussteifungsrohre
- Gleichmäßige Lastverteilung auf die Kanalwand
- Korrosionsbeständig durch verzinkte Oberfläche
- Hohe Festigkeit bei geringem Gewicht
- Passend für M8-Verbindungen (auch in M6 und M10 erhältlich)
Montagehinweise
- Das Aussteifungsrohr an der vorgesehenen Position in der Kanalwand platzieren.
- Den Teller als Auflage zwischen Schraubverbindung und Kanalwand einsetzen.
- Mit einer passenden M8-Schraube oder Gewindestange festziehen.
- Auf gleichmäßige Kraftverteilung und festen Sitz achten.
Häufig gestellte Fragen (FAQ)
1. Wofür wird der Teller M8 Ø 70 mm verwendet?
Der Teller wird bei der Luftkanalversteifung als Auflage und Verbindungselement eingesetzt, um das Aussteifungsrohr sicher mit der Kanalwand zu verbinden.
2. Welches Material wird verwendet?
Der Teller besteht aus verzinktem Stahl, der eine hohe Stabilität und einen dauerhaften Schutz vor Korrosion bietet.
3. Welche Bohrungsgrößen gibt es?
Die Teller sind in verschiedenen Varianten erhältlich: M6 (6,5 mm Bohrung), M8 (8,5 mm Bohrung) und M10 (10,5 mm Bohrung).
4. Für welche Anwendungen ist der Teller geeignet?
Er eignet sich ideal für Luftkanalversteifungen, Gehäusebau und allgemeine Metallverbindungen, bei denen eine großflächige Auflage und Kraftverteilung erforderlich ist.
5. Wie viele Teller sind in einer Verpackungseinheit?
Eine Verpackungseinheit enthält 250 Stück – optimal für Serienfertigung und Montage im Lüftungs- und Anlagenbau.
Fazit
Der Teller M8 Ø 70 mm Stahl verzinkt (VZ) sorgt für stabile und sichere Verbindungen zwischen Luftkanalwand und Aussteifungsrohr. Er überzeugt durch seine Korrosionsbeständigkeit, einfache Montage und universelle Einsetzbarkeit – perfekt für den professionellen Einsatz im Lüftungs- und Anlagenbau.
Inhalt: 250 Stück (0,30 €* / 1 Stück)
Der Dübel EMBY-FIX M8 mit Klemmkranz ist ein zentrales Verbindungselement für die Kanalversteifung in Lüftungs- und Klimakanälen. Er dient zur sicheren und schnellen Befestigung von Aussteifungsrohren an der Kanalwand und sorgt für eine dauerhaft stabile Verbindung – ohne Mitdrehen beim Einschrauben.
Der Dübel verfügt über ein metrisches Innengewinde M8 und ist passend für Aussteifungsrohre mit 12 mm Innendurchmesser, z. B. Rohre in den Abmessungen 3/8", 16×2,0 mm oder 15×1,5 mm. Durch die verzinkte Stahl-Ausführung ist der EMBY-FIX robust, langlebig und optimal für den professionellen Einsatz im Luftkanalbau geeignet.
Anwendungsbereiche
- Zur Befestigung von Aussteifungsrohren bei der Luftkanalversteifung
- Sichere Verbindung zwischen Kanalwand, Teller und Rohr
- Montageelement im System mit Kanaltellern, Dichtungen und Gewindestangen
- Optional einsetzbar auch in Beton oder Vollstein für vergleichbare Anwendungen
Technische Daten
- Bezeichnung: Dübel EMBY-FIX M8 mit Klemmkranz
- Material: Stahl, verzinkt
- Gewindegröße: M8 (metrisch)
- Passend für: Aussteifungsrohre 3/8", 16×2,0 mm und 15×1,5 mm (Innendurchmesser ≈ 12 mm)
- Ausführung: Mit Klemmkranz zur Verdrehsicherung
- Verpackungseinheit: 1 VPE = 100 Stück
- Passende Komponenten: Rohr für Kanalversteifung 16×2 mm, Teller M8 Ø 70 mm Stahl VZ und Dichtung M8 16×8,5×3 mm HDPE.
Vorteile im Überblick
- Speziell für Luftkanalversteifungen entwickelt
- Mit Klemmkranz – verhindert Mitdrehen beim Einschrauben
- Schnelle und sichere Montage ohne Spezialwerkzeug
- Passend für gängige Aussteifungsrohre mit 12 mm Innendurchmesser
- Korrosionsbeständig durch verzinkte Stahloberfläche
Montagehinweise
- Den Dübel EMBY-FIX M8 in das Aussteifungsrohr einsetzen.
- Das Aussteifungsrohr mit passendem Kanalteller M8 verschrauben.
- Bei Bedarf Dichtung M8 16×8,5×3 mm HDPE zwischen Teller und Kanalwand einsetzen.
- Auf gleichmäßigen Sitz und sichere Verschraubung achten.
Häufig gestellte Fragen (FAQ)
1. Für welche Rohrgrößen ist der EMBY-FIX M8 geeignet?
Der Dübel ist passend für Aussteifungsrohre mit 12 mm Innendurchmesser, z. B. 3/8", 16×2,0 mm oder 15×1,5 mm.
2. Wozu dient der Klemmkranz?
Der Klemmkranz verhindert das Mitdrehen des Dübels beim Einschrauben der Gewindestange und erleichtert die Montage erheblich.
3. Kann der Dübel auch in anderen Untergründen verwendet werden?
Ja, der EMBY-FIX kann auch in Beton oder Vollstein eingesetzt werden, primär ist er jedoch für Luftkanalversteifungen konzipiert.
4. Wie viele Dübel sind in einer Verpackungseinheit enthalten?
Eine Verpackungseinheit enthält 100 Stück – ideal für Serienmontagen im Lüftungs- und Anlagenbau.
Fazit
Der Dübel EMBY-FIX M8 mit Klemmkranz ist die praxisgerechte Lösung für die sichere Befestigung von Aussteifungsrohren bei der Kanalversteifung. Er überzeugt durch einfache Montage, Verdrehsicherung und hohe Stabilität – optimal abgestimmt auf die Komponenten des dama-tec Versteifungssystems.
Bei Fragen oder für weitere Informationen erreichen Sie uns unter verkauf@dama-tec.de.
Inhalt: 100 Stück (0,90 €* / 1 Stück)
Kunden haben sich ebenfalls angesehen
Die Ablaufstutzenkappe 1 Zoll Edelstahl V4A (KST) ist die ideale Lösung, um Ablauföffnungen in Luftkanälen sicher und dauerhaft zu verschließen. Sie wird auf bestehende Ablaufstutzen montiert, bei denen keine Kondensatableitung erforderlich ist, und sorgt für eine dichte, saubere Abdichtung. Die Kappe ist speziell für die 1-Zoll-Ausführungen der Ablaufstutzen-Typen ST-G 1 Zoll und ST-K 1 Zoll konzipiert und lässt sich einfach und zuverlässig montieren.
Gefertigt aus hochwertigem Edelstahl A4 (V4A) bietet sie optimalen Korrosions- und Feuchtigkeitsschutz sowie hohe Stabilität. Eine integrierte Dichtscheibe sorgt für zuverlässige Abdichtung ohne zusätzliches Dichtmittel. Die Kappe ist in allen Standardgrößen erhältlich und eignet sich hervorragend für den professionellen Einsatz im Lüftungs- und Anlagenbau.
Technische Daten
- Typ: KST – Verschlusskappe für Ablaufstutzen
- Material: Edelstahl A4 (V4A) – hoch korrosionsbeständig
- Gewindeanschluss: 1 Zoll Außengewinde
- Schlüsselweite (SW): 36 mm
- Integrierte Dichtung: ja, mit Dichtscheibe
- Kompatibel mit: ST-G 1 Zoll und ST-K 1 Zoll
- Empfohlener Bohrlochdurchmesser: ca. 33 mm
- Einsatzbereich: Luftkanäle, Lüftungsanlagen, Revisions- und Wartungsöffnungen
Funktion & Anwendung
Die Ablaufstutzenkappe dient dem sicheren Verschluss von Öffnungen in Luftkanälen oder Lüftungsrohren, bei denen ein Ablaufstutzen vorhanden, aber kein Abfluss erforderlich ist. Sie kann dauerhaft oder temporär eingesetzt werden und verhindert zuverlässig das Austreten von Kondensat, Reinigungsflüssigkeiten oder Restwasser.
- Zum Verschließen ungenutzter Ablaufstutzen (ST-G oder ST-K)
- Einfache Montage durch Aufschrauben auf das Außengewinde
- Integrierte Dichtung für sofortige Abdichtung
- Ideal für die Produktion von Luftkanälen und die Montage von Lüftungsanlagen
Montagehinweise
Die Montage der Ablaufstutzenkappe ist schnell und unkompliziert. Eine saubere und ebene Kanaloberfläche sorgt für die beste Abdichtung.
- Bohrlochgröße gemäß Anschlussmaß wählen (1 Zoll → ca. 33 mm Ø)
- Die Kontaktfläche muss sauber, trocken und frei von Beschädigungen sein
- Kappe mit vormontierter Dichtscheibe auf den Ablaufstutzen aufschrauben
- Mit passendem Werkzeug (SW 36 mm) gleichmäßig anziehen – Gewinde nicht überdrehen
- Bei Edelstahlversionen ggf. Montagepaste oder PTFE-Schmiermittel verwenden
Optionales Zubehör
Für besonders anspruchsvolle Bedingungen, etwa bei Druckbelastung oder aggressiven Medien, empfehlen wir den zusätzlichen Einsatz eines PTFE-Dichtrings 1 Zoll. Dieser erhöht die Dichtwirkung und schützt dauerhaft vor Leckagen.
Vorteile im Überblick
- Zuverlässiger Verschluss ungenutzter Ablaufstutzen
- Passend für alle ST-G und ST-K Ablaufstutzen in 1 Zoll
- Korrosionsbeständig durch Edelstahl V4A
- Kein zusätzliches Dichtmittel erforderlich
- Langlebig, robust und wartungsarm
Häufig gestellte Fragen (FAQ)
1. Passt die Ablaufstutzenkappe auf ST-G und ST-K 1 Zoll?
Ja – die Kappe ist standardisiert und sowohl mit ST-G- als auch mit ST-K-Ablaufstutzen in 1 Zoll kompatibel.
2. Ist ein zusätzlicher Dichtring erforderlich?
In der Regel ist kein weiterer Dichring nötig, da die Kappe bereits mit einer Dichtscheibe ausgestattet ist. Für besonders dichte Anwendungen kann ein PTFE-Dichtring 1 Zoll zusätzlich verwendet werden.
3. Welche Schlüsselweite hat die Kappe?
Die 1-Zoll-Ausführung besitzt eine Schlüsselweite von 36 mm. Damit lässt sie sich einfach und sicher mit handelsüblichen Werkzeugen montieren.
4. Kann die Kappe wieder entfernt werden?
Ja – die Ablaufstutzenkappe kann jederzeit abgeschraubt werden, etwa für Wartung, Reinigung oder Umrüstungen. Achten Sie darauf, dass die Dichtscheibe dabei sauber und unbeschädigt bleibt.
5. Gibt es die Ablaufstutzenkappe auch in Edelstahl?
Ja – diese Ausführung ist bereits die Variante in Edelstahl V4A, ideal für Anwendungen mit hohen Korrosions- oder Hygieneanforderungen.
Produktdaten zusammengefasst
Die Ablaufstutzenkappe 1 Zoll Edelstahl V4A (KST) ist eine robuste, montagefreundliche und langlebige Lösung für das sichere Verschließen ungenutzter Ablauföffnungen. Sie passt perfekt zu den Ablaufstutzen-Typen ST-G und ST-K und bietet in Kombination mit einem PTFE-Dichtring 1 Zoll höchste Dichtheit und Zuverlässigkeit – ideal für den professionellen Einsatz im Luftkanal- und Lüftungsbau.
Inhalt: 1 Stück (19,04 €* / 1 Stück)
Der Dübel EMBY-FIX M8 mit Klemmkranz ist ein zentrales Verbindungselement für die Kanalversteifung in Lüftungs- und Klimakanälen. Er dient zur sicheren und schnellen Befestigung von Aussteifungsrohren an der Kanalwand und sorgt für eine dauerhaft stabile Verbindung – ohne Mitdrehen beim Einschrauben.
Der Dübel verfügt über ein metrisches Innengewinde M8 und ist passend für Aussteifungsrohre mit 12 mm Innendurchmesser, z. B. Rohre in den Abmessungen 3/8", 16×2,0 mm oder 15×1,5 mm. Durch die verzinkte Stahl-Ausführung ist der EMBY-FIX robust, langlebig und optimal für den professionellen Einsatz im Luftkanalbau geeignet.
Anwendungsbereiche
- Zur Befestigung von Aussteifungsrohren bei der Luftkanalversteifung
- Sichere Verbindung zwischen Kanalwand, Teller und Rohr
- Montageelement im System mit Kanaltellern, Dichtungen und Gewindestangen
- Optional einsetzbar auch in Beton oder Vollstein für vergleichbare Anwendungen
Technische Daten
- Bezeichnung: Dübel EMBY-FIX M8 mit Klemmkranz
- Material: Stahl, verzinkt
- Gewindegröße: M8 (metrisch)
- Passend für: Aussteifungsrohre 3/8", 16×2,0 mm und 15×1,5 mm (Innendurchmesser ≈ 12 mm)
- Ausführung: Mit Klemmkranz zur Verdrehsicherung
- Verpackungseinheit: 1 VPE = 100 Stück
- Passende Komponenten: Rohr für Kanalversteifung 16×2 mm, Teller M8 Ø 70 mm Stahl VZ und Dichtung M8 16×8,5×3 mm HDPE.
Vorteile im Überblick
- Speziell für Luftkanalversteifungen entwickelt
- Mit Klemmkranz – verhindert Mitdrehen beim Einschrauben
- Schnelle und sichere Montage ohne Spezialwerkzeug
- Passend für gängige Aussteifungsrohre mit 12 mm Innendurchmesser
- Korrosionsbeständig durch verzinkte Stahloberfläche
Montagehinweise
- Den Dübel EMBY-FIX M8 in das Aussteifungsrohr einsetzen.
- Das Aussteifungsrohr mit passendem Kanalteller M8 verschrauben.
- Bei Bedarf Dichtung M8 16×8,5×3 mm HDPE zwischen Teller und Kanalwand einsetzen.
- Auf gleichmäßigen Sitz und sichere Verschraubung achten.
Häufig gestellte Fragen (FAQ)
1. Für welche Rohrgrößen ist der EMBY-FIX M8 geeignet?
Der Dübel ist passend für Aussteifungsrohre mit 12 mm Innendurchmesser, z. B. 3/8", 16×2,0 mm oder 15×1,5 mm.
2. Wozu dient der Klemmkranz?
Der Klemmkranz verhindert das Mitdrehen des Dübels beim Einschrauben der Gewindestange und erleichtert die Montage erheblich.
3. Kann der Dübel auch in anderen Untergründen verwendet werden?
Ja, der EMBY-FIX kann auch in Beton oder Vollstein eingesetzt werden, primär ist er jedoch für Luftkanalversteifungen konzipiert.
4. Wie viele Dübel sind in einer Verpackungseinheit enthalten?
Eine Verpackungseinheit enthält 100 Stück – ideal für Serienmontagen im Lüftungs- und Anlagenbau.
Fazit
Der Dübel EMBY-FIX M8 mit Klemmkranz ist die praxisgerechte Lösung für die sichere Befestigung von Aussteifungsrohren bei der Kanalversteifung. Er überzeugt durch einfache Montage, Verdrehsicherung und hohe Stabilität – optimal abgestimmt auf die Komponenten des dama-tec Versteifungssystems.
Bei Fragen oder für weitere Informationen erreichen Sie uns unter verkauf@dama-tec.de.
Inhalt: 100 Stück (0,90 €* / 1 Stück)
Der Kleber für PVC-beschichtetes Gewebe ist ein hochwertiger, einkomponentiger Polyurethan-Klebstoff, der speziell für die dauerhafte Verbindung von PVC-Materialien entwickelt wurde. Er eignet sich ideal für die Verarbeitung elastischer Verbindungen und andere Anwendungen im Lüftungs- und Anlagenbau, bei denen eine zuverlässige, elastische und reißfeste Verklebung erforderlich ist.
Der Klebstoff bildet nach dem Aushärten einen flexiblen, stoß- und schlagfesten Film und gewährleistet eine hohe Festigkeit auch bei wechselnden Temperaturen. Dank seiner ausgezeichneten Beständigkeit gegen Öle, Schmierfette und Feuchtigkeit ist er vielseitig einsetzbar und eignet sich auch für anspruchsvolle industrielle Umgebungen.
Anwendungsbereiche
- Verklebung von PVC-beschichtetem Gewebe, insbesondere für elastische Verbindungen
- Geeignet für Papier, Kartonagen, Holz, Kork, Leder, Gummi und Textilien
- Verbindung dieser Materialien untereinander oder mit Metall (z. B. Stahl, Aluminium, Edelstahl)
- Ideal im Lüftungsbau, bei Geräteanschlüssen oder Abdichtungen im Kanalbau
Technische Eigenschaften
- Basis: Einkomponentiger Polyurethan-Klebstoff
- Farbe: Transparent
- Viskosität: ca. 3,6 Pas
- Dichte: ca. 0,88 g/cm³
- Feststoffgehalt: ca. 24 %
- Ablüftezeit: ca. 5 Minuten
- Handfestigkeit: nach ca. 90 Minuten
- Endfestigkeit: nach ca. 3 Tagen
- Temperaturbeständigkeit: –30 °C bis +100 °C
- Empfohlener Anpressdruck: ca. 2 bar
- Thermisch reaktivierbar bei 80 °C
Verarbeitungshinweise
- Oberflächen müssen sauber, staub- und fettfrei sein.
- Klebstoff vor der Verarbeitung kurz aufrühren.
- Beide Teile gleichmäßig mit einer dünnen Schicht Klebstoff versehen.
- Teile positionieren und bis zur Handfestigkeit fixieren (z. B. mit Klemmen oder Druck).
- Optimale Aushärtung erfolgt bei Raumtemperatur innerhalb von 24–72 Stunden.
Vorteile
- Hohe Klebfestigkeit und Elastizität
- Sehr gute Haftung auf PVC und ähnlichen Materialien
- Beständig gegen Feuchtigkeit, Öle, Schmierfette und Bohröle
- Lösungsmittelfrei und reaktivierbar
- Temperaturbeständig von –30 °C bis +100 °C
- Einfache Anwendung ohne spezielle Werkzeuge
Lagerung & Haltbarkeit
Der Kleber ist 24 Monate in der verschlossenen Originalverpackung haltbar. Lagern Sie das Produkt kühl und trocken bei 5–30 °C und schützen Sie es vor Frost.
Lieferumfang
1 Dose mit 850 g Kleber für PVC-beschichtetes Gewebe.
Häufig gestellte Fragen (FAQ)
1. Für welche Materialien ist der Kleber geeignet?
Der Kleber eignet sich besonders für PVC-beschichtete Gewebe, kann aber auch für Gummi, Leder, Holz, Kork, Papier, Textilien und Metalle verwendet werden.
2. Wie lange dauert die Aushärtung?
Der Klebstoff ist nach ca. 90 Minuten handfest und erreicht seine Endfestigkeit nach etwa 3 Tagen bei Raumtemperatur.
3. Kann der Kleber bei Wärme reaktiviert werden?
Ja, der Kleber ist thermisch reaktivierbar. Eine Reaktivierung kann bei etwa 80 °C erfolgen.
4. Welche Vorbereitung ist erforderlich?
Die zu verklebenden Oberflächen müssen staub- und fettfrei sein. Für optimale Haftung empfiehlt sich ein leichtes Anschleifen bei glatten Oberflächen.
5. Wie lange ist der Kleber haltbar?
Bei sachgerechter Lagerung (kühl, trocken, frostfrei) ist der Kleber mindestens 24 Monate haltbar.
Fazit
Der Kleber für PVC-beschichtetes Gewebe ist die ideale Lösung für alle Anwendungen im Lüftungs- und Anlagenbau, bei denen eine starke, elastische und langlebige Verbindung erforderlich ist. Er überzeugt durch seine einfache Verarbeitung, hohe Haftkraft und Beständigkeit – perfekt für professionelle Anwendungen.
Inhalt: 1 Stück (35,00 €* / 1 Stück)
Ihre Vorteile auf einen Blick
- Hohe Tragfähigkeit durch optimierten Außendurchmesser
- Sicheres Aufspreizverhalten – unempfindlich gegenüber Baustofftoleranzen
- Kompatibel mit handelsüblichen Schrauben und Gewindestangen
- Demontage oberflächenbündig möglich
- Ideal für Vollbaustoffe wie Beton und Vollziegel
Anwendungen & Einsatzbereiche
Der Dübel M6 eignet sich für die Vorsteckmontage. Beim Eindrehen der Schraube spreizt der integrierte Messingkonus den Dübel im Bohrloch auf und sorgt für eine sichere, dauerhafte Verankerung.
- Maschinen- und Anlagenbefestigungen
- Schaltschränke und Schutzgitter
- Befestigung in Beton, Vollziegeln und massiven Baustoffen
Technische Daten
| Dübellänge | 40 mm |
|---|---|
| Bohrlochdurchmesser | 12 mm |
| Gewindegröße | M6 |
| Max. Anzugsdrehmoment | ca. 7 Nm |
| Verpackungseinheit | 50 Stück |
Produktqualität von dama-tec
dama-tec steht für verlässliche Befestigungslösungen mit höchster Sicherheit und Qualität. Der Dübel M6 ist die ideale Lösung für Profis im Bau, Elektrohandwerk und der Industrie.
Fragen zum Produkt?
Sie benötigen Zubehör, Ersatzteile oder persönliche Beratung? Unser Expertenteam hilft Ihnen gerne weiter. Sie erreichen uns unter +49 (0)7128/38057-0 oder verkauf@dama-tec.de.
Häufig gestellte Fragen (FAQ)
1. Wofür wird dieser Dübel im Lüftungsbau eingesetzt?
Dieser Spreizdübel mit M6-Innengewinde wird insbesondere bei der Montage von Kanalaussteifungsrohr sowie häufig für die Befestigung von Lüftungskanälen, Rohrschellen, Konsolen, Luftauslässen oder Schienensystemen verwendet. Er bietet eine sichere, dauerhafte Verankerung in Beton und Vollstein.
2. Für welche Untergründe ist der Dübel geeignet?
Der Dübel ist konzipiert für die Verankerung in Vollbaustoffen, z. B.:
- Beton (C20/25 bis C50/60)
- Naturstein mit dichtem Gefüge
Nicht geeignet für Lochstein, Porenbeton oder Gipskarton.
3. Wie wird der Dübel montiert?
- Bohrloch mit 12 mm Durchmesser und 40 mm Tiefe herstellen.
- Bohrloch gründlich reinigen.
- Dübel einschlagen (z. B. mit Hammer oder Setzwerkzeug).
- Mit einem Setzwerkzeug aufspreizen, bis der Messingkonus vollständig verriegelt ist.
- Gewindestange oder Schraube M6 einschrauben – fertig.
So entsteht eine vibrationssichere und belastbare Befestigung.
4. Welche Maße sind erforderlich?
- Bohrlochdurchmesser: 12 mm
- Verankerungstiefe: 25 mm
- Gesamtlänge des Dübels: 40 mm
5. Welche Schrauben oder Gewindestangen passen?
Der Dübel ist ausgelegt für metrische Schrauben und Gewindestangen der Größe M6. Im Lüftungsbau wird er vor allem für Abhängungen von Kanälen oder Aggregaten verwendet.
6. Welches Anzugsdrehmoment ist empfohlen?
Empfohlenes Anzugsdrehmoment: 7 Nm – für optimale Spreizung und maximale Haltekraft.
7. Kann der Dübel wiederverwendet werden?
Nach der Demontage ist der Dübel nicht wiederverwendbar, kann aber oberflächenbündig entfernt werden, ohne den Untergrund stark zu beschädigen.
8. Wie viele Dübel sind in einer Verpackungseinheit enthalten?
Eine Verpackungseinheit (VPE) enthält 100 Stück – ideal für Baustellen oder Serienmontagen.
9. Welche Vorteile bietet dieser Dübel?
- Hohe Auszugswerte in Beton
- Schnelle Montage mit passendem Setzwerkzeug
- Vibrations- und zugfeste Verbindung
- Geringe Korrosionsanfälligkeit durch Messingkonus
- Geeignet für dauerhafte Installationen im technischen Gebäudeausbau
10. Ist das Setzwerkzeug im Lieferumfang enthalten?
Nein, das Setzwerkzeug ist nicht im Lieferumfang enthalten, kann aber separat bestellt werden.
11. Welche Artikelnummer hat das Produkt?
Artikelnummer: LKAVDUM6
Bezeichnung: Dübel M6 × 40/12 PVC/Messing
Verpackungseinheit: 100 Stück
12. Wie schnell ist die Lieferung?
Bei Lagerverfügbarkeit erfolgt der Versand innerhalb von 1–2 Werktagen.
13. An wen kann ich mich bei Fragen wenden?
Unser Fachteam berät Sie gerne zu passenden Befestigungslösungen, Montageschienen oder Zubehör:
Inhalt: 100 Stück (0,95 €* / 1 Stück)
Die Dichtung M8 16×8,5×3 mm HDPE ist eine zuverlässige Lösung zur Abdichtung von Verschraubungen bei Kanaltellern und Aussteifungen im Luftkanalbau. Sie verhindert Leckagen im Bereich der Bohrlöcher und sorgt für eine dauerhafte, saubere Verbindung zwischen Kanalwand und Versteifungselement.
Im Gegensatz zur Abdichtung mit Dichtmasse bietet diese HDPE-Dichtung eine schnelle, kosteneffiziente und saubere Alternative. Durch das Zusammendrücken beim Verschrauben entsteht eine gleichmäßige und dauerhafte Abdichtung – sowohl bei innenliegenden als auch außenliegenden Kanaltellern.
Anwendungsbereiche
- Abdichtung von Verschraubungen an Kanaltellern und Aussteifungsrohren
- Vermeidung von Leckagen an Luftkanalverbindungen
- Einsatz in Lüftungs-, Klima- und Anlagenbauprojekten
- Geeignet für innen- und außenliegende Kanalteller
Technische Daten
- Bezeichnung: Dichtung M8 16 ×8,5×3 mm HDPE
- Material: HDPE (hochdichtes Polyethylen)
- Maße: 16 × 8,5 × 3 mm
- Schraubengröße: M8
- Verpackungseinheit: 1 VPE = 1000 Stück
- Weitere Größen: Dichtung M6 15×6×3 mm HDPE
Vorteile im Überblick
- Einfache und saubere Montage ohne Dichtmasse
- Dauerhafte Abdichtung durch elastische Kompression
- Beständig gegen Feuchtigkeit und Temperaturschwankungen
- Optimiert für M8-Verschraubungen bei Luftkanalverbindungen
- Kosteneffiziente Lösung für professionelle Anwendungen
Montagehinweise
- Die Dichtung zwischen Kanalteller und Kanalwand positionieren.
- Die Verschraubung mit einer passenden M8-Schraube oder Gewindestange durchführen.
- Beim Anziehen der Schraube wird die Dichtung zusammengedrückt und dichtet den Bereich zuverlässig ab.
- Keine zusätzliche Dichtmasse oder Spezialwerkzeuge erforderlich.
Häufig gestellte Fragen (FAQ)
1. Ist die Dichtung mehrfach verwendbar?
Für eine dauerhaft sichere Abdichtung sollte die Dichtung bei jeder Montage ersetzt werden.
2. Für welche Schraubengrößen ist diese Dichtung geeignet?
Diese Ausführung ist speziell für M8-Schrauben ausgelegt. Eine Variante für M6-Verschraubungen ist ebenfalls erhältlich.
3. Kann die Dichtung auch bei außenliegenden Kanaltellern verwendet werden?
Ja, sie eignet sich sowohl für innen- als auch außenliegende Kanalteller im Luftkanalbau.
4. Wie viele Dichtungen sind in einer Verpackungseinheit?
Eine Verpackungseinheit enthält 1000 Stück – ideal für Serienmontagen und größere Projekte.
Fazit
Die Dichtung M8 16×8,5×3 mm HDPE bietet eine einfache und zuverlässige Möglichkeit, Verschraubungen bei Kanaltellern und Aussteifungen dauerhaft abzudichten. Sie überzeugt durch ihre Montagefreundlichkeit, hohe Dichtwirkung und Wirtschaftlichkeit – die ideale Lösung für den professionellen Einsatz im Lüftungs- und Anlagenbau.
Bei Fragen oder für weitere Informationen erreichen Sie uns unter verkauf@dama-tec.de.
Inhalt: 1000 Stück (0,22 €* / 1 Stück)
Das Kanalversteifungselement Rohrdurchmesser 3/8″ Stahl verzinkt (VZ) bietet eine robuste Lösung zur Aussteifung von Lüftungskanalsystemen. Die verzinkte Stahlausführung schützt zuverlässig vor Korrosion und trägt zur strukturellen Stabilität großer Luftkanäle bei.
Insbesondere in Kanälen mit großen Querschnitten, wechselnden Druckverhältnissen oder längeren Spannweiten kann es zu Schwingungen und Flattern der Kanalwand kommen – störende Geräusche und Funktionsprobleme sind oft die Folge. Mit dem Kanalversteifungselement wird die Wand gezielt ausgefacht und ein stabiler Halt geschaffen, wodurch die Aussteifungsvorgaben für Luftkanalsysteme zuverlässig erfüllt werden.
Anwendungsbereiche
- Aussteifung von Rechteckkanälen im Lüftungs- und Anlagenbau
- Verstärkung von Kanälen bei hohen Strömungsdrücken oder langen Spannweiten
- Nachrüstung bestehender Anlagen zur Erhöhung von Form- und Druckstabilität
- Installation bei Fertigung und Montage von Luftleitungen durch Monteure im Lüftungsbau
Technische Daten
- Durchmesser Anschluss: 3/8″ (≈ 10 mm)
- Material: Stahl verzinkt (Zinkbeschichtung) mit hohem Korrosionsschutz
- Einheit: 1 Verpackungseinheit = 100 Stück
- Einsatzbereich: Luftkanalsysteme mit Aussteifungsbedarf, auch bei hohen Druckklassen
Vorteile im Überblick
- Verzinkter Stahl sorgt für langanhaltenden Korrosionsschutz
- Einfache Montage mit standardisierten Anschlussmaßen
- Steigert Form- und Druckstabilität von Luftkanälen – minimiert Flattern und Schwingungen
- Ideal für industrielle Anforderungen im Lüftungsbau
- Wartungsarm und langlebig – senkt langfristige Betriebskosten
Montagehinweise
- Positionieren Sie das Versteifungselement entlang des Rohres.
- Befestigen Sie das Element gemäß Montageanleitung durch Festziehen der Schraube.
- Stellen Sie sicher, dass das Element korrekt sitzt und die Kanalwand gleichmäßig unterstützt wird.
- Nach Montage empfiehlt sich eine Funktionsprüfung, z. B. auf Verformung oder Durchbiegung.
Häufig gestellte Fragen (FAQ)
1. Wann ist eine zusätzliche Aussteifung von Luftkanälen erforderlich?
Wenn Kanäle große Abmessungen haben, hohe Strömungsgeschwindigkeiten oder wechselnde Druckverhältnisse auftreten, ist eine Aussteifung sinnvoll, um Flattern und Geräusche zu vermeiden.
2. Was bedeutet „Stahl verzinkt (VZ)“?
Die verzinkte Stahlbeschichtung schützt vor Korrosion, was insbesondere im feuchten oder belüfteten Umfeld von Luftkanälen langfristige Stabilität bietet.
3. Ist das Versteifungselement für Nachrüstungen geeignet?
Ja. Es eignet sich hervorragend zur Nachrüstung bestehender Kanalsysteme, um die Form- und Druckstabilität zu verbessern.
4. Welche Vorteile bietet die Verwendung eines Versteifungselements im Lüftungsbau?
Mehr Stabilität, geringeres Geräuschniveau, bessere Luftdichtheit und langfristig weniger Wartungsaufwand.
5. Auf welche Normen sollte bei Luftkanalaussteifung geachtet werden?
Unter anderem gilt: Bei Kanälen, die nach DIN EN 1507 ausgeführt sind, darf die Durchbiegung und Ausbeulung eine bestimmte Grenze nicht überschreiten – daher ist eine strukturierte Aussteifung wichtig.
Fazit
Das Kanalversteifungselement Rohrdurchmesser 3/8″ Stahl verzinkt ist eine professionelle, wirtschaftliche und langlebige Lösung für die Aussteifung von Luftkanälen im Lüftungsbau. Mit einfacher Montage, hoher Korrosionsbeständigkeit und ausgeprägter Stabilität unterstützt es Konstrukteure, Monteure und Wartungsteams bei der Umsetzung effizienter und sicherer Luftleitungssysteme.
Inhalt: 100 Stück (1,88 €* / 1 Stück)
