Für die Geräteaufstellung auf Flachdächern
Klima- und Lüftungsgeräte auf Flachdächern aufständern: Mit der ECO-Linie wählen Sie einen Grundrahmen, den Sie passend erweitern können. Daneben erhalten Sie Dachmontagesets mit vier oder sechs Füßen und Gerätehalteklammern. Für individuelle Rahmenmaße und Auflagerpunkte beraten wir Sie persönlich.
Persönliche Fachberatung
Trennlage · IDMFV330330
Als zusätzliche Trennlage zwischen Fuß und Dachabdichtung, sofern erforderlich. Beachten Sie die Vorgaben des Dachbahnherstellers.
Trennvlies ansehen
Einzelfuß · ECO
Einzelner ECO-Fuß für separate Aufbauten, ohne Montagematerial. Auch im 10er-Pack erhältlich.
Alle Maße in mm. Zum Lesen der Maße können Sie die Zeichnung seitlich verschieben.
Alle Maße in mm. Zum Lesen der Maße können Sie die Zeichnung seitlich verschieben.
Alle Maße in mm. Zum Lesen der Maße können Sie die Zeichnung seitlich verschieben.
Alle Maße in mm. Zum Lesen der Maße können Sie die Zeichnung seitlich verschieben.
Individuelle Auslegung und Fertigung
Ihre Anlage braucht andere Rahmenabmessungen, besondere Auflagerpunkte oder eine individuelle Aufstellhöhe? Wir legen den Geräterahmen passend zu Ihrem Gerät und der Aufstellsituation aus und fertigen ihn nach Maß.
Die E-Mail enthält eine vorbereitete Anfrage. Bitte fügen Sie Ihre Geräteunterlagen als Anhang hinzu.
Gleichen Sie Geräteabmessungen und Befestigungspunkte mit dem Rahmen ab. Berücksichtigen Sie die benötigte Aufstellhöhe, das Gerätegewicht und die Lastverteilung. ECO bietet einen wirtschaftlichen, erweiterbaren Grundrahmen. Bei den Dachmontagesets IDMSET4P und IDMSET6P sind Gerätehalteklammern enthalten. Wenn Standardmaße oder Auflagerpunkte nicht passen, unterstützen wir Sie mit einer individuellen Auslegung.
Die Maße im Artikelnamen, in der Variantenauswahl und in der Eigenschaftstabelle bezeichnen die Längen einzelner Bauteile. Die Rahmenmaße beschreiben dagegen Länge und Breite des Rahmens. Die Kachel des ECO-Grundrahmens nennt sein Außenmaß einschließlich Füßen. Beim ECO-Erweiterungsset bezieht sich die Maßangabe auf den passenden Grundrahmen.

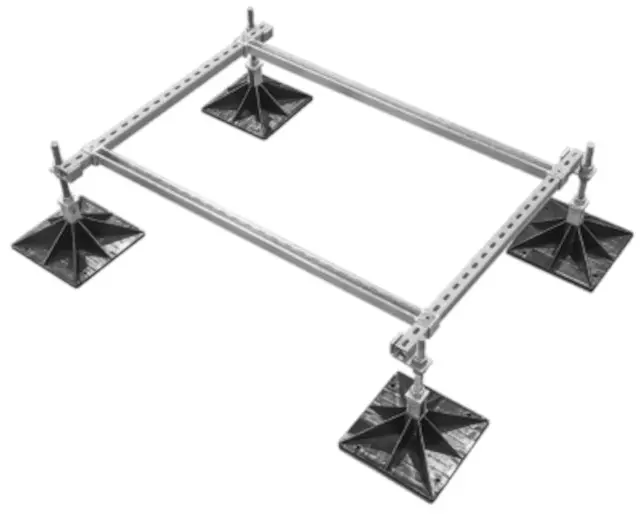

ECO-Grundrahmen IDMSET4ECO: Gesamtmaß einschließlich Füßen 1.255 × 1.645 mm; Strebenlängen 1.000 und 1.200 mm. Das Erweiterungsset IDMSET2ECO enthält ebenfalls Streben mit 1.000 und 1.200 mm Länge. Diese Bauteilmaße bezeichnen nicht das Gesamtmaß der Kombination mit sechs Füßen.

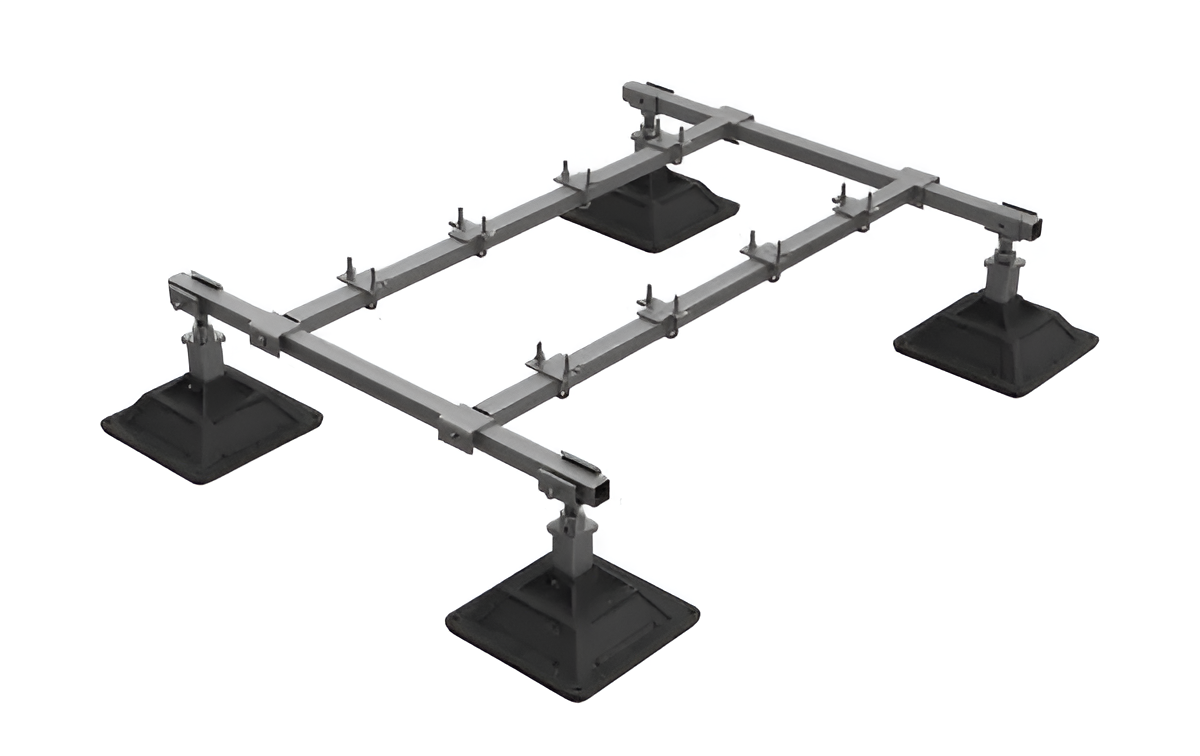

IDMSET4P: Rahmenmaß 1.257 × 1.588 mm; Quadratrohre 1.067 mm, Querträger 1.232 mm. IDMSET6P: Rahmenmaß 2.172 × 1.588 mm; Quadratrohre 1.981 mm, Querträger 1.232 mm.
Prüfen Sie den Platzbedarf für die konkrete Aufstellung einschließlich der Füße und die Befestigungspunkte Ihres Geräts. Bei Fragen zum benötigten Aufstellmaß beraten wir Sie gerne.
Nein. IDMSET2ECO ergänzt ausschließlich den Grundrahmen IDMSET4ECO. Ein Grundrahmen mit einer Erweiterung bildet einen Rahmen mit sechs Füßen und maximal 1.200 kg Gesamtbelastbarkeit. Maximal 200 kg pro Lastpunkt dürfen nicht überschritten werden. Die Montagevorgaben sind einzuhalten; die Tragfähigkeit von Dach und Untergrund ist gesondert zu prüfen. Das Erweiterungsset hat keine eigenständige Rahmenfreigabe.
ECO-Grundrahmen IDMSET4ECO: Rahmenteile, vier Standfüße und Verbindungsmaterial zur Rahmenmontage. ECO-Erweiterung IDMSET2ECO: Rahmenteile, zwei zusätzliche Standfüße und Verbindungsmaterial zur Rahmenmontage.
Die ECO-Sets enthalten keine Gerätehalteklammern. Die Befestigung des Geräts ist passend zu dessen Befestigungspunkten separat vorzusehen.
IDMSET4P und IDMSET6P: Geräterahmen mit vier beziehungsweise sechs Standfüßen, Rahmenteilen und Gerätehalteklammern. Prüfen Sie die Eignung der Klammern für die Befestigungspunkte Ihres Geräts.
Eine Aufstellung ohne zusätzliches Trennvlies ist möglich, sofern die Verträglichkeit der Fußauflage mit der vorhandenen Dachabdichtung nachgewiesen ist. Beachten Sie die Vorgaben des Dachbahnherstellers. Eine Anti-Vibrationsmatte ersetzt keine gegebenenfalls erforderliche Trennlage. Bei Fragen zur Materialverträglichkeit beraten wir Sie gerne.
ECO-Linie: Für den Grundrahmen IDMSET4ECO gelten maximal 800 kg. Ein Grundrahmen mit einer Erweiterung IDMSET2ECO hat maximal 1.200 kg Gesamtbelastbarkeit. Dabei dürfen 200 kg pro Lastpunkt nicht überschritten werden.
Dachmontagesets mit Gerätehalteklammern: Die statische Höchstlast beträgt 4.980 N beim IDMSET4P und 9.960 N beim IDMSET6P, jeweils bei stabiler, gleichmäßig auf dem Rahmen verteilter Last.
Die ECO-Traglasten und die statischen Höchstlasten der Dachmontagesets haben unterschiedliche Bedingungen und sind nicht unmittelbar vergleichbar. Beachten Sie die Montagevorgaben des jeweiligen Systems. Die Summe einzelner Fußbelastbarkeiten ergibt keine Freigabe für den gesamten Rahmen. Die Tragfähigkeit von Dach und Untergrund ist gesondert zu prüfen.
Die Eignung und der notwendige Ausgleich hängen von der konkreten Rahmenausführung und Aufstellung ab. Eine Eigenschaft eines einzelnen Fußes ist keine pauschale Freigabe für den gesamten Rahmen. Teilen Sie uns das Dachgefälle mit, damit wir es bei der Auswahl oder individuellen Auslegung berücksichtigen können.
Nennen Sie uns die Artikelnummer und Ausführung Ihres Geräterahmens. Wir senden Ihnen gerne die passende Montageanleitung zu.
Das dama-tec Dachmontageset eignet sich zur Aufständerung von Klima- und Lüftungsgeräten. Es bietet eine hohe Belastbarkeit zu einem attraktiven Preis und lässt sich innerhalb weniger Minuten von nur einer Person aufbauen.
Inhalt: 1 Stück (309,58 €* / 1 Stück)
Die dama-tec Dachmontageseterweiterung verlängert den Grundrahmen IDMSET4ECO zur Aufständerung von Klima- und Lüftungsgeräten. Der Rahmen lässt sich innerhalb weniger Minuten von nur einer Person aufbauen.
Inhalt: 1 Stück (187,46 €* / 1 Stück)
Das dama-tec Dachmontageset eignet sich hervorragend zur Aufständerung von Klima- und Lüftungsgeräten auf Flachdächern. Der Rahmen lässt sich innerhalb weniger Minuten von nur einer Person aufbauen.
Inhalt: 1 Stück (594,85 €* / 1 Stück)
Das dama-tec Dachmontageset eignet sich hervorragend zur Aufständerung von Klima- und Lüftungsgeräten auf Flachdächern. Der Rahmen lässt sich innerhalb weniger Minuten von nur einer Person aufbauen.
Inhalt: 1 Stück (688,63 €* / 1 Stück)
