RIVCLINCH 4006 P50 PASS
Standclinchmaschine zur Produktion von Luftkanälen und anderem vom Typ RIVCLINCH 4006 P50 PASS. Schnelle Arbeitszeit und einfaches Bedienen.
Die Mehrzweck-Clinchmaschine RIVCLINCH 4006 P50 PASS V1 dient zum Verbinden von zwei- oder mehrlagigen Blechen ohne Zusatzmaterial. Sie zeichnet sich durch ein exzellentes Preis-Leistungs-Verhältnis aus.
Die Clinchverbindung entsteht durch das plastische Verformen des Materials, das zwischen Stempel und Matrize zusammengedrückt wird. Die Verbindung entsteht, wenn das Material seitlich durch die Matrizenwände abfließt.
Das Ergebnis ist eine qualitativ hochwertige Verbindung – ohne Verbrauchsmaterialien wie Schrauben oder Nieten und ohne Beeinträchtigung der Beschichtung. Eine aufwändige Nachbearbeitung, wie sie bei Schweißverbindungen nötig ist, entfällt vollständig.
Vorteile der Clinchtechnik
- Einfach in der Bedienung – kein Rauch, keine Funken
- Keine Korrosionsprobleme
- Sonderwerkzeug für gasdichte Verbindungen verfügbar
- Schneller Betrieb durch seitliches Verschieben
- Große Öffnung mit sicherem Vorhub und automatischem Schnellverschluss des Arbeitskopfes
- Sehr schnelle Drehung um Ecken durch den eingebauten Drehring
- Sehr hohe Lebensdauer der Werkzeuge
Technische Daten
- Gewicht: 210 kg
- Druckluftanschluss: 6 bar
- Schließkraft bei 6 bar: 35 / 50 kN
- Zykluszeit: 1,0 – 1,2 Sekunden
- Arbeitshub: 8 mm
- Vorhub (passiv): 52 mm

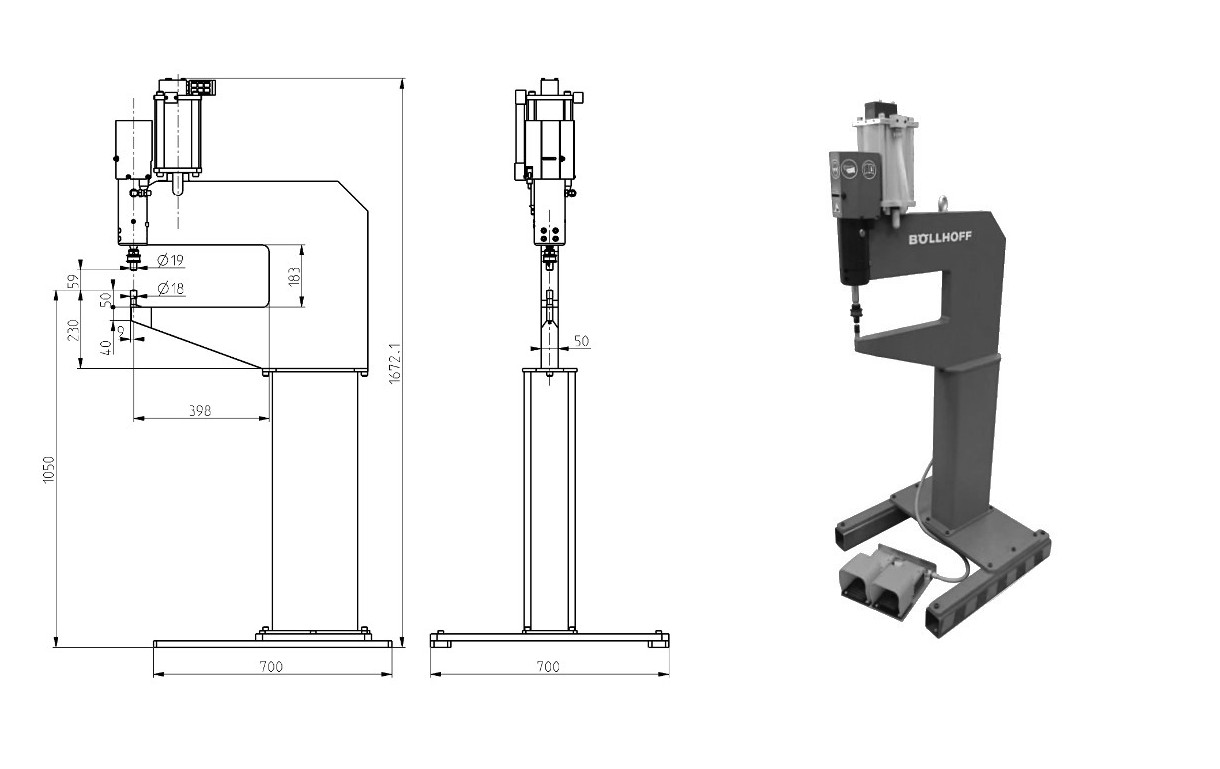

- Rahmentiefe C-Rahmen: 400 mm
- Max. Blechstärke Weichstahl: 4 mm
- Max. Blechstärke Aluminium: 5 mm
- Max. Blechstärke Edelstahl: 3 mm
- Auslieferungszustand: Die Maschine wird komplett und gebrauchsfertig geliefert. Ein einfacher 6 bar Druckluftanschluss ist ausreichend.
Besonderheiten der Clinchmaschine
Die Maschine ist mit dem einzigartigen Passive Approach Stroke System (PASS, passiver Vorhub) ausgestattet. Es besteht aus einem separaten Fußschalter für den Vorhub, der mit geringer Kraft gefahren wird und ermöglicht die Zugänglichkeit für bis zu 60 mm hohe Werkstücke.
Bei abgesenktem Kolben liegt der verbleibende Zustellhub unter 8 mm. Mithilfe des zweiten Fußschalters kann der Clinchvorgang mit voller Kraft ausgelöst werden.
Zusätzlich zum Sicherheitsaspekt erleichtert das PASS-System die exakte Positionierung des Werkzeugs in der Fügezone vor dem eigentlichen Clinchen und gestattet die Herstellung mehrerer Verbindungen bei voller Geschwindigkeit ohne Öffnen des Vorhubs bei jedem Clinchvorgang.
Optional kann der Arbeitszyklus automatisch über einen optimierten Zykluscontroller (OCC) überwacht werden.
Breites Anwendungsspektrum
Ein breites Spektrum patentierter RIVCLINCH-Werkzeuge ist für diese Maschine lieferbar und gestattet die Verbindung dünner wie auch dicker Materialien mit einer Gesamtstärke bis zu 4 mm bei den meisten Materialkombinationen wie z.B. Weichstahl, Aluminium und Kupfer.
Mit der langen, dünnen unteren Backe eignet sich das Gerät für ein breites Spektrum von Anwendungen zum Verbinden von Metallteilen in den Bereichen Bau, HLK, Haushaltsgeräte, Fahrzeuge, Möbel, Elektrotechnik u.v.m.
Inhalt: 1 Stück (14.500,00 €* / 1 Stück)
RIVCLINCH 4006 P50 PASS V2
Standgerät
MRC38422107810
1 Stück
Inhalt: 1 Stück (15.620,00 €* / 1 Stück)
