Dachmontage (Big Foot Dachmontage, Dachmontagefuß)

Der kostengünstige und belastbare dama-tec Dachmontagefuß ECO, oft als Bigfoot bezeichnet, eignet sich besonders zur Aufständerung von Luftkanälen und Rohrleitungen auf Flachdächern. Der Aufbau des Fußes sorgt für eine gleichmäßige Verteilung der Last.

Besondere Eigenschaften:

• Abmessung: 320 x 320 mm
• Höhe: 112 mm
• Belastbarkeit: 200 kg / Fuß
• für Schiene: 38x40 & 41x41
• Material: HDPE schwarz
• integrierte Dämpfungsmatte
• 1 Fuß ohne Montagematerial

• Artikelnummer: IDMFECO1
• Abgabemenge: 1 Stück

Der kostengünstige und belastbare dama-tec Dachmontagefuß ECO, auch bekannt als Bigfoot, eignet sich besonders zur Aufständerung von Luftkanälen und Rohrleitungen auf Flachdächern. Der Aufbau des Fußes sorgt für eine gleichmäßige Verteilung der Last.

Besondere Eigenschaften:

• Abmessung: 320 x 320 mm
• Höhe: 112 mm
• Belastbarkeit: 200 kg / Fuß
• für Schiene: 38x40 & 41x41
• Material: HDPE schwarz
• integrierte Dämpfungsmatte
• 1 Fuß ohne Montagematerial

• Artikelnummer: IDMFECO
• Abgabemenge: 10 Stück

Der kostengünstige und belastbare dama-tec Dachmontagefuß ECO (Bigfoot) eignet sich besonders zur Aufständerung von Luftkanälen und Rohrleitungen auf Flachdächern. Der Aufbau des Fußes sorgt für eine gleichmäßige Verteilung der Last.

Besondere Eigenschaften

• Abmessung: 320 x 320 mm
• Höhe: 112 mm
• Belastbarkeit: 200 kg / Fuß
• für Schiene: 38x40 & 41x41
• Material: HDPE schwarz
• integrierte Dämpfungsmatte
• 1 Fuß ohne Montagematerial
• Artikelnummer: IDMFECOPAL
• Abgabemenge: 86 Stück

Der dama-tec Dachmontagefuß eignet sich besonders zur Aufständerung von beispielsweise Rohrleitungen und Luftkanälen auf Flachdächern

Besondere Eigenschaften

• Abmessung: 314 x 314 mm
• Höhe: 117 mm
• Belastbarkeit: 340 kg / Fuß
• für Schiene: 38x40 & 41x41
• integrierte Schiebemutter zur einfachen Befestigung der Montageschiene im Fuß
• Der Fuß darf direkt auf die Dachabdichtung ohne Trennvließ aufgebracht werden (siehe hierzu separate Prüfberichte)
• 1 Fuß ohne Montagematerial
• Artikelnummer: IDMF300
• Abgabemenge: 1 Stück

Der dama-tec Dachmontagefuß eignet sich besonders zur Aufständerung von beispielsweise Rohrleitungen und Luftkanälen auf Flachdächern

Besondere Eigenschaften

• Abmessung: 314 x 314 mm
• Höhe: 117 mm
• Belastbarkeit: 340 kg / Fuß
• für Schiene: 38x40 &amp: 41x41
• integrierte Schiebemutter zur einfachen Befestigung der Montageschiene im Fuß
• Der Fuß darf direkt auf die Dachabdichtung ohne Trennvließ aufgebracht werden (siehe hierzu separate Prüfberichte)
• 10 Füße ohne Montagematerial
• Artikelnummer: IDMF300AKTION
• Abgabemenge: 10 Stück

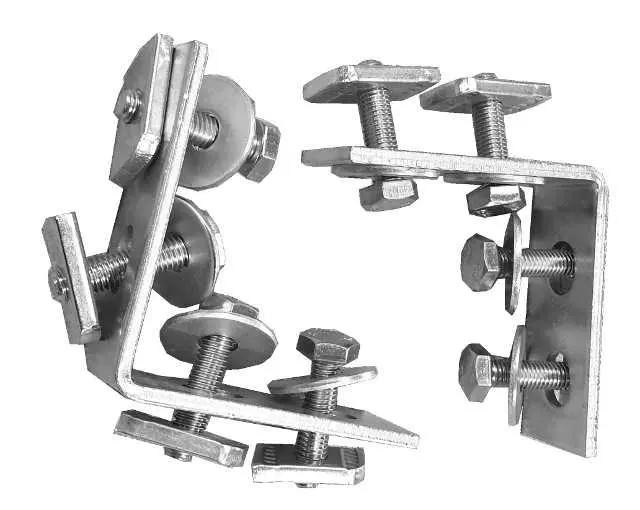

Das dama-tec Dachmontageset wird zur Montage mit dama-tec Dachmontagefüßen eingesetzt. Es beinhaltete alle Produkte die zur Herstellung eines H-Rahmens zur Aufständerung von Luftkanälen auf Flachdächern benötigt werden. Die Winkel sind vormontiert und müssen auf der Baustelle nur noch in die passende Systemschiene eingesetzt werden.

Besondere Eigenschaften

• enthaltene Komponenten: 2 Winkel 90°, 8 Schrauben M10x40, 8 Schiebemuttern für Schiene 41 x 41, 8 Scheiben 10,5 x 30 x 2,5 mm
• Werkstoff: Stahl verzinkt
• Artikelnummer: IDMF300MS
• Abgabemenge: 1 Set

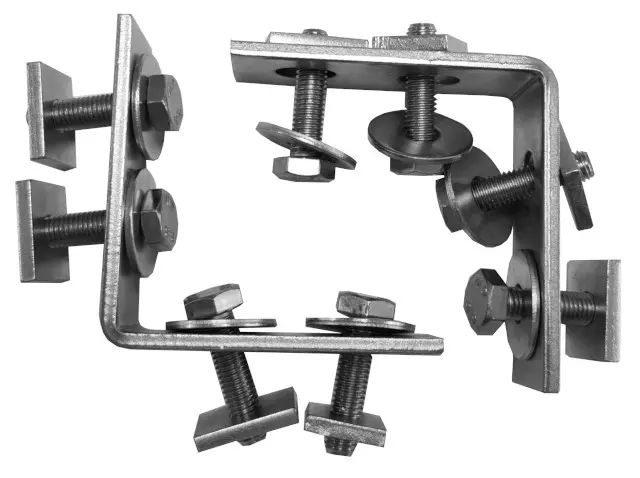

Das dama-tec Dachmontageset wird zur Montage mit dama-tec Dachmontagefüßen eingesetzt. Es beinhaltete alle Produkte die zur Herstellung eines H-Rahmens zur Aufständerung von Luftkanälen auf Flachdächern benötigt werden. Die Winkel sind vormontiert und müssen auf der Baustelle nur noch in die passende Systemschiene eingesetzt werden.

Besondere Eigenschaften

• enthaltene Komponenten: 2 Winkel 90°, 8 Schrauben M10x40, 8 Schiebemuttern für Schiene 38 x 40, 8 Scheiben 10,5 x 30 x 2,5 mm
• Werkstoff: Stahl verzinkt
• Artikelnummer: IDMF300MS38
• Abgabemenge: 1 Set

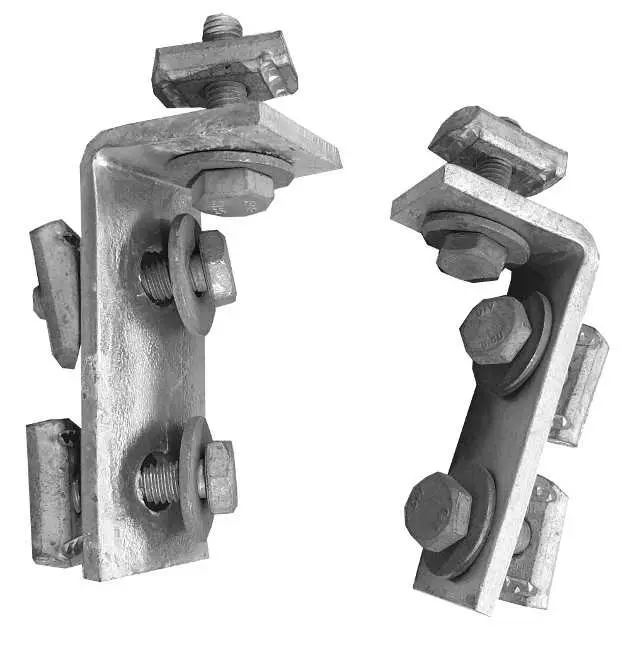

Das dama-tec Dachmontageset Feuerverzinkt wird zur Montage mit dama-tec Dachmontagefüßen eingesetzt. Es beinhaltete alle Produkte die zur Herstellung eines H-Rahmens zur Aufständerung von Luftkanälen auf Flachdächern benötigt werden. Die Winkel sind vormontiert und müssen auf der Baustelle nur noch in die passende Systemschiene eingesetzt werden.

Besondere Eigenschaften

• enthaltene Komponenten: 2 Winkel 90°, 6 Schrauben M10x40, 6 Schiebemuttern für Schiene 41 x 41, 6 Scheiben 11 x 34 x 3,0 mm
• Werkstoff: Stahl Feuerverzinkt
• Artikelnummer: IDMF300MSFVZ
• Abgabemenge: 1 Set


Besondere Eigenschaften

• enthaltene Komponenten: 2 Winkel 90° stabil, 8 Schrauben M10x40, 8 Schiebemuttern für Schiene 41 x 41, 8 Scheiben 11 x 34 x 3,0 mm
• Werkstoff: Stahl Feuerverzinkt
• Artikelnummer: IDMF300MSSTFVZ
• Abgabemenge: 1 Set

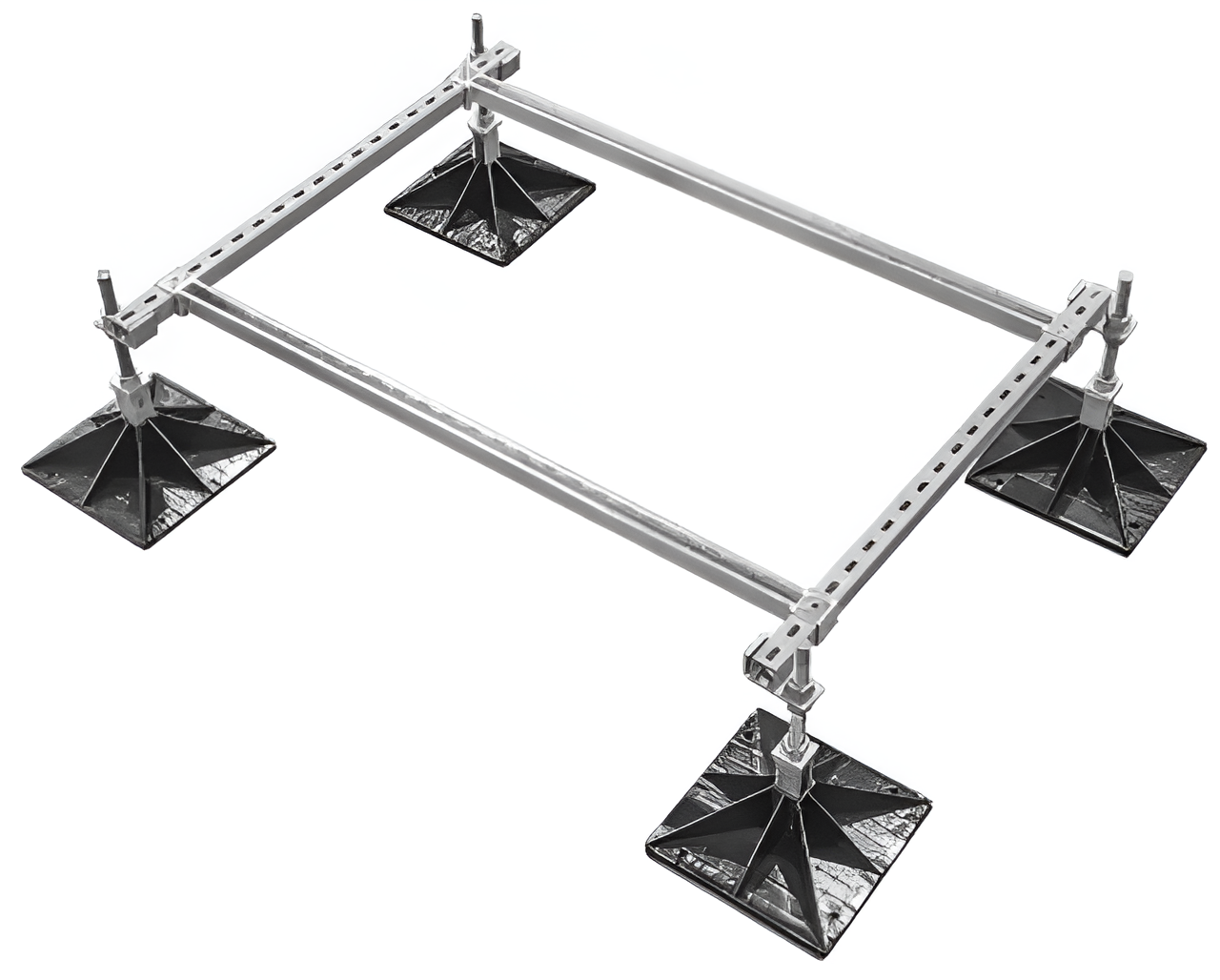

Das dama-tec Dachmontageset eignet sich hervorragend zur Aufständerung von Klima- und Lüftungsgeräten und zeichnet sich insbesondere durch seine hohe Belastbarkeit und seinen attraktiven Preis aus.

Besondere Eigenschaften

• Abmessung: 1.0 x 1.2 m
• Höhe: 250 – 450 mm
• Rahmen mit 4 Füßen
• Traglast: max. 800 kg
• Der Rahmen lässt sich innerhalb weniger Minuten von nur einer Person aufbauen

• 1 Set

• Artikelnummer: IDMSET4ECO
• Abgabemenge: 1 Set

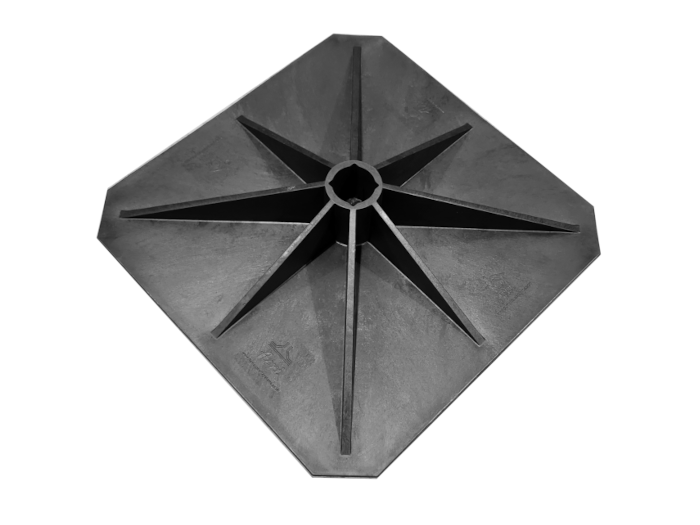

Der kostengünstige und belastbare dama-tec Dachmontagefuß ECO 500, oft als Bigfoot bezeichnet, eignet sich besonders zur Aufständerung von Luftkanälen und Rohrleitungen auf Flachdächern. Durch seine Größe von 500 x 500 mm verteilt er die Last besonders gut auf dem Dach und überzeugt mit einem ausgezeichneten Preis-/Leistungsverhältnis. Der Aufbau des Fußes sorgt für eine hohe Belastbarkeit, die Materialwahl sorgt für eine Langlebigkeit des Produkts.

Besondere Eigenschaften

• Abmessung: 500 x 500 mm
• Höhe: 112 mm
• Belastbarkeit: 300 kg / Fuß
• für Schiene: 41x41
• Material: HDPE schwarz
• mit integrierter Dämpfungsmatte
• 1 Fuß ohne Montagematerial
• Artikelnummer: IDMFECO500
• Abgabemenge: 1 Stück

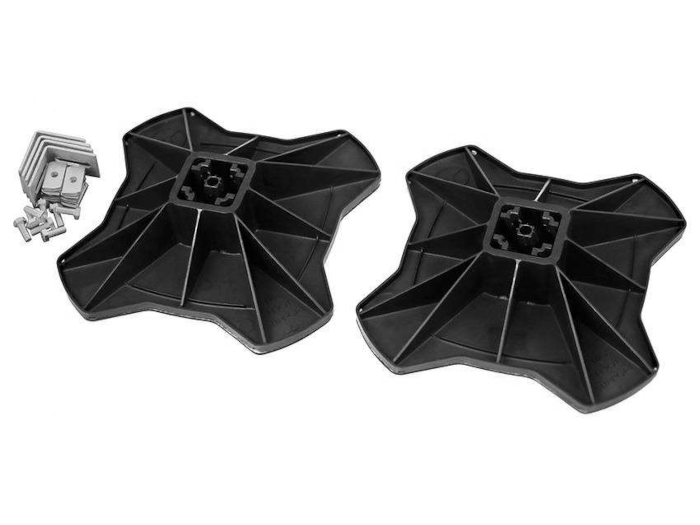

Das Big Foot Set 330 wird zur Aufständerung von Luftkanälen und Rohrleitungen auf Flachdächern genutzt. Das Produkt aus dem Hause Big Foot Systems bietet eine einfache und schnelle Möglichkeit zur Installation von Luftkanälen, Wickelfalzrohren und Lüftungsanlagen auf Flachdächern.

Besondere Eigenschaften:

• Die Bigfoot Füße haben folgende Abmessung: 330 x 330 mm
• Belastbarkeit: 300 kg pro Set
• Bigfoot Füße sind geeignet für Montageschienen: 41/21, 41/41, 38/40 mm
• 1 Set/Stück beinhaltet: 2 Füße (Bigfoot Fuß 330), 2 Matten, Befestigungswinkel-Set
• Artikelnummer: MS097330
• Abgabemenge: 1 Set (2 Füße)

Das Big Foot Set 330 (von Big Foot Systems) bietet eine wirtschaftliche Lösung zur Abstützung von Luftkanälen, Rohren, Spirorohren, Wickelfalzrohren und anderem auf Flachdächern. Die Bigfoot Füße sind mit angeklebter Gummimatte ausgestattet. Diese sorgt für einen zusätzlichen Schutz der Dachhaut. Die Big Foot Füße können mit zahlreichen Montageschienen kombiniert werden, beispielsweise 41/21, 41/41 oder 38/40 mm. Die Schienen gehören nicht zum Standardlieferumfang der Big Foot Sets können aber separat erworben werden. Eine Übersicht über die erhältlichen Montageschienen finden Sie hier. Das Bigfoot Montagesystem eignet sich für zahlreiche Aufständerungen auf Flachdächern und zeichnet sich durch eine sehr kurze Montagezeit aus.

Alternativ zu den Produkten aus dem Hause Big Foot bieten wir Ihnen auch den preisgünstigen dama-tec Dachmontagefuß ECO oder den weichmacherfreien dama-tec Dachmontagefuß an. Beide Produkte eignen sich hervorragend für die Montage auf Flachdächern und überzeugen durch eine hohe Belastbarkeit und einen günstigen Preis.

Unser gesamtes Sortiment an Produkten für die Dachmontage (Big Foot, Caddy Pyramid, dama-tec) finden sie hier.

Gerne erstellen wir auch konkrete Auslegungen für Anwendungen mit Produkten von Big Foot Systems und mit dem Bigfoot Montagesystem. Auch technische Ausarbeitungen zur Aufständerung von Lüftungs- und Klimageräten auf Flachdächern erstellen wir gerne für Sie. Für technische Beratungen steht Ihnen unser Verkaufsteam unter +49 (0)7128/38057-0 oder per Mail (verkauf@dama-tec.de) gerne zur Verfügung.

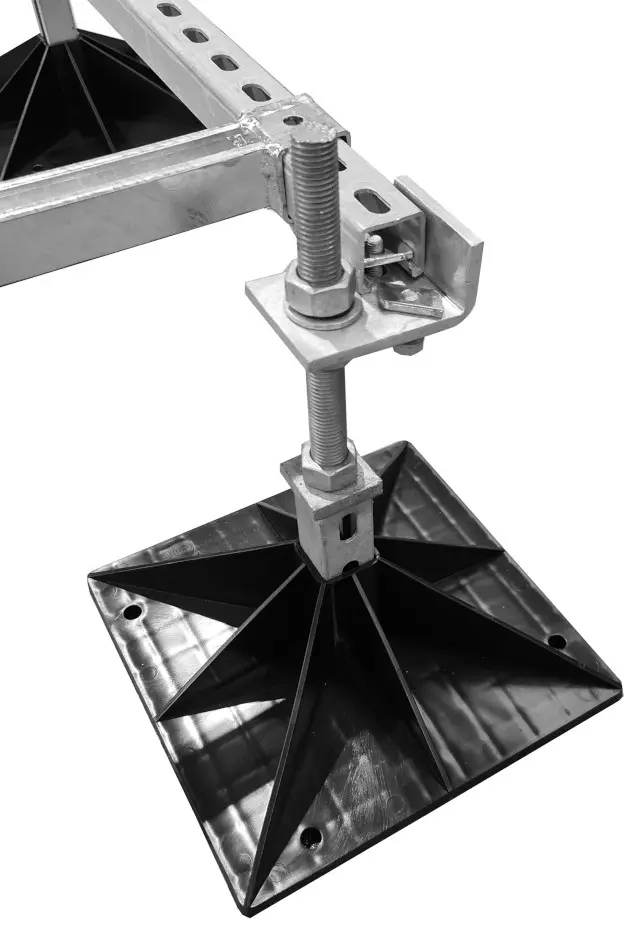

Die dama-tec Dachmontageseterweiterung eignet sich hervorragend zur Verlängerung der Geräterahmen mit 4 zur Aufständerung von Klima- und Lüftungsgeräten.

Besondere Eigenschaften

• Abmessung: 1.0 x 1.2 m
• Höhe: 250 – 450 mm
• Rahmen mit 2 Füßen
• Traglast: max. 800 kg
• Der Rahmen lässt sich innerhalb weniger Minuten von nur einer Person aufbauen

• 1 Set

• Artikelnummer: IDMSET2ECO
• Abgabemenge: 1 Set


Das zweite Produktbild zeigt einen Grundrahmen mit 4 Füßen kombiniert mit einem Erweiterungsset.

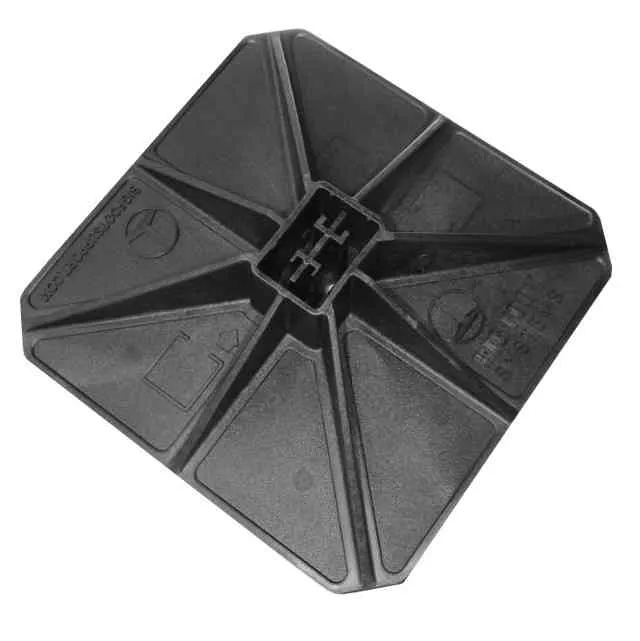

Das Big Foot Set 305 (MS-97) wird zur Aufständerung von Luftkanälen und Rohrleitungen auf Flachdächern genutzt. Das Produkt aus dem Hause Big Foot Systems bietet eine einfache und schnelle Möglichkeit zur Installation von Luftkanälen, Wickelfalzrohren und Lüftungsanlagen auf Flachdächern.

Besondere Eigenschaften:

• Die Bigfoot Füße haben folgende Abmessung: 305 x 305 mm
• Belastbarkeit: 300 kg pro Set
• Bigfoot Füße sind geeignet für Montageschienen: 41/21, 41/41, 38/40 mm
• 1 Set/Stück beinhaltet: 2 Füße (Bigfoot Fuß 305), 2 Matten, Befestigungswinkel-Set
• Artikelnummer: MS097
• Abgabemenge: 1 Set (2 Füße)

Das Big Foot Set 305 (von Big Foot Systems) bietet eine wirtschaftliche Lösung zur Abstützung von Luftkanälen, Rohren, Spirorohren, Wickelfalzrohren und anderem auf Flachdächern. Die Bigfoot Füße sind mit angeklebter Gummimatte ausgestattet. Diese sorgt für einen zusätzlichen Schutz der Dachhaut. Die Big Foot Füße können mit zahlreichen Montageschienen kombiniert werden, beispielsweise 41/21, 41/41 oder 38/40 mm. Die Schienen gehören nicht zum Standardlieferumfang der Big Foot Sets können aber separat erworben werden. Eine Übersicht über die erhältlichen Montageschienen finden Sie hier. Das Bigfoot Montagesystem eignet sich für zahlreiche Aufständerungen auf Flachdächern und zeichnet sich durch eine sehr kurze Montagezeit aus.

Alternativ zu den Produkten aus dem Hause Big Foot bieten wir Ihnen auch den preisgünstigen dama-tec Dachmontagefuß ECO oder den weichmacherfreien dama-tec Dachmontagefuß an. Beide Produkte eignen sich hervorragend für die Montage auf Flachdächern und überzeugen durch eine hohe Belastbarkeit und einen günstigen Preis.

Unser gesamtes Sortiment an Produkten für die Dachmontage (Big Foot, Caddy Pyramid, dama-tec) finden sie hier.

Gerne erstellen wir auch konkrete Auslegungen für Anwendungen mit Produkten von Big Foot Systems und mit dem Bigfoot Montagesystem. Auch technische Ausarbeitungen zur Aufständerung von Lüftungs- und Klimageräten auf Flachdächern erstellen wir gerne für Sie. Für technische Beratungen steht Ihnen unser Verkaufsteam unter +49 (0)7128/38057-0 oder per Mail (verkauf@dama-tec.de) gerne zur Verfügung.

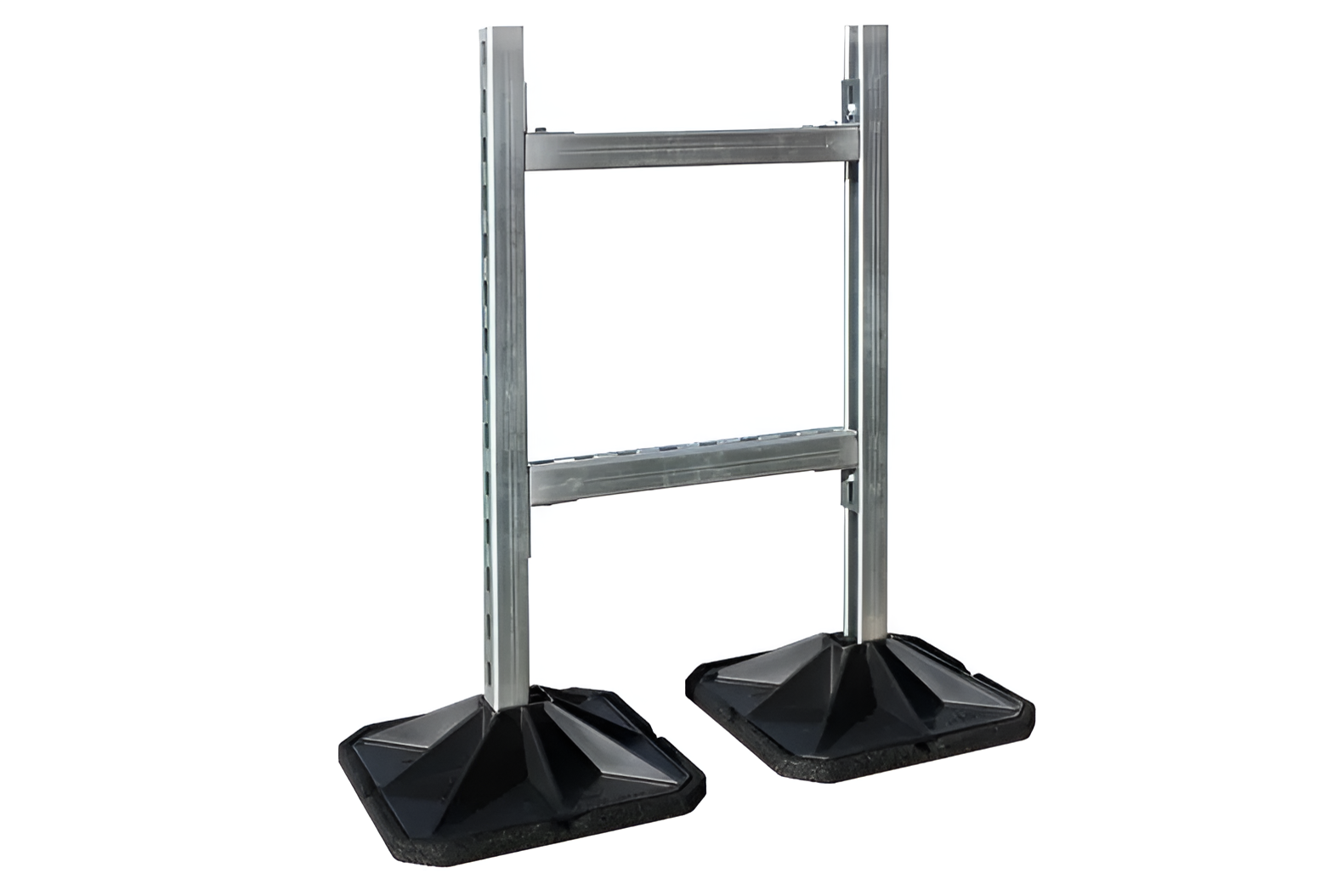

Big Foot Set
System zur Aufständerung
von Kanälen &: Rohrleitungen
auf Flachdächern
Abmessung: 450 x 450 mm
Belastbarkeit: 500 kg pro Set

1 Set/Stück beeinhaltet:
2 Füße
2 Matten
Befestigungswinkel-Set
MS098
1 Set

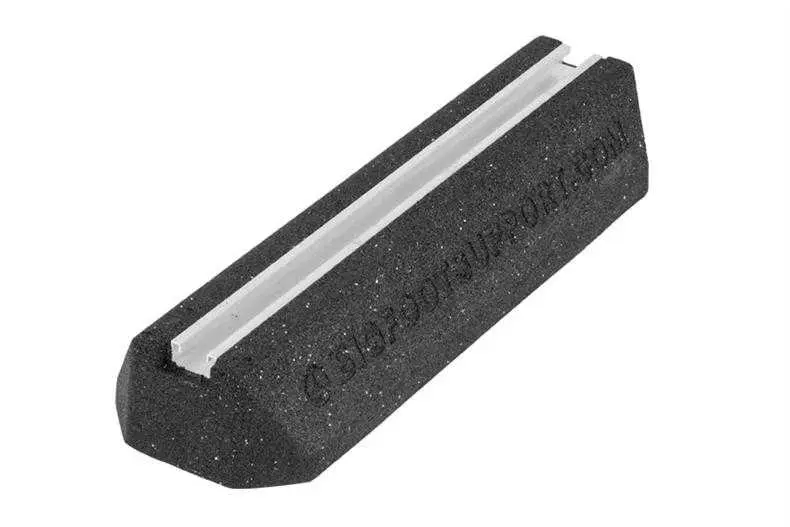

Die Dämpfungssockel, auch als FIX-IT-Foot bekannt, werden zur Montage von Rohrleitungen, Kabeltrassen und Lüftungskanälen auf Flachdächern eingesetzt. Sie sind an der Oberseite mit einer Aluminiumprofilleiste 40 x 20 mm ausgestattet die eine einfache Befestigung der Installationen am Fuß ermöglicht. Die FIX-It-Foot Produkte bestehen aus langlebigem recyceltem Gummi. Dieser wirkt erschütterungsdämpfend.

Besondere Eigenschaften

• Bezeichnung: dama-tec Dämpfungssockel 240 ECO
• Abmessung: 240 x 190 x 95 mm
• Material: Gummi
• Belastbarkeit: bis max. 160 kg

• Artikelnummer: IDAS240ECO
• Abgabemenge: 1 Stück

Technisches Datenblatt anfordern

Die Dämpfungssockel, auch als FIX-IT-Foot bekannt, werden zur Montage von Rohrleitungen, Kabeltrassen und Lüftungskanälen auf Flachdächern eingesetzt. Sie sind an der Oberseite mit einer Aluminiumprofilleiste 40 x 20 mm ausgestattet die eine einfache Befestigung der Installationen am Fuß ermöglicht. Die FIX-It-Foot Produkte bestehen aus langlebigem recyceltem Gummi. Dieser wirkt erschütterungsdämpfend.

Besondere Eigenschaften

• Bezeichnung: dama-tec Dämpfungssockel 400 ECO
• Abmessung: 400 x 190 x 95 mm
• Material: Gummi
• Belastbarkeit: bis max. 240 kg

• Artikelnummer: IDAS400ECO
• Abgabemenge: 1 Stück

Technisches Datenblatt anfordern

Die Dämpfungssockel, auch als FIX-IT-Foot bekannt, werden zur Montage von Rohrleitungen, Kabeltrassen und Lüftungskanälen auf Flachdächern eingesetzt. Sie sind an der Oberseite mit einer Aluminiumprofilleiste 40 x 20 mm ausgestattet die eine einfache Befestigung der Installationen am Fuß ermöglicht. Die FIX-It-Foot Produkte bestehen aus langlebigem recyceltem Gummi. Dieser wirkt erschütterungsdämpfend.

Besondere Eigenschaften

• Bezeichnung: dama-tec Dämpfungssockel 600 ECO
• Abmessung: 600 x 190 x 95 mm
• Material: Gummi
• Belastbarkeit: bis max. 450 kg

• Artikelnummer: IDAS600ECO
• Abgabemenge: 1 Stück

Technisches Datenblatt anfordern

Die Dämpfungssockel, auch als FIX-IT-Foot bekannt, werden zur Montage von Rohrleitungen, Kabeltrassen und Lüftungskanälen auf Flachdächern eingesetzt. Sie sind an der Oberseite mit einer Aluminiumprofilleiste 40 x 20 mm ausgestattet die eine einfache Befestigung der Installationen am Fuß ermöglicht. Die FIX-It-Foot Produkte bestehen aus langlebigem recyceltem Gummi. Dieser wirkt erschütterungsdämpfend.

Besondere Eigenschaften

• Bezeichnung: dama-tec Dämpfungssockel 1000 ECO
• Abmessung: 1000 x 190 x 95 mm
• Material: Gummi
• Belastbarkeit: bis max. 645 kg

• Artikelnummer: IDAS1000ECO
• Abgabemenge: 1 Stück

Technisches Datenblatt anfordern

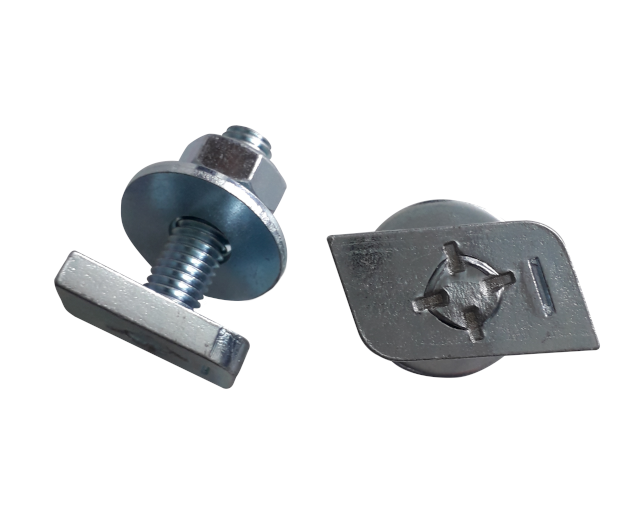

Der Schraubensatz eignet sich speziell zur Montage von Konstruktionen mit Dämpfungssockeln vom Typ ECO. Die Hammerkopfschrauben sind passend für das in die Dämpfungssockel eingelassene Profil und sorgen so für eine zuverlässige und stabile Verbindung. Ein Satz besteht aus 2 Schrauben sowie den benötigten Scheiben und Schiebemuttern.

Besondere Eigenschaften

• Bezeichnung: dama-tec Schraubensatz für Dämpfungssockel ECO
• Abmessung: M10 x 40
• Material: Stahl verzinkt
• Artikelnummer: IDASSBS
• Abgabemenge: 1 Set (2 Schrauben + Scheiben und Schiebemuttern)

Technisches Datenblatt anfordern

Die Dämpfungssockel, auch als FIX-IT-Foot bekannt werden zur Montage von Rohrleitungen, Kabeltrassen und Lüftungskanälen auf Flachdächern eingesetzt. Sie sind an der Oberseite mit einer Aluminiumprofilleiste 40 x 20 mm ausgestattet die eine einfache Befestigung der Installationen am Fuß ermöglicht. Die FIX-It-Foot Produkte bestehen aus langlebigem recyceltem Gummi. Dieser wirkt erschütterungsdämpfend.

Besondere Eigenschaften

• Bezeichnung: dama-tec Dämpfungssockel 250
• Abmessung: 250 x 180 x 95 mm
• Material: Gummi
• Temperaturbereich: -40°C bis +80°C
• Belastbarkeit: bis max. 100 kg
• Artikelnummer: IDAS250
• Abgabemenge: 1 Stück

Die Bigfoot Dämpfungssockel, auch als FIX-IT-Foot bekannt, werden zur Montage von Rohrleitungen, Kabeltrassen und Lüftungskanälen auf Flachdächern eingesetzt. Sie sind an der Oberseite mit einer Aluminiumprofilleiste 40 x 20 mm ausgestattet die eine einfache Befestigung der Installationen am Fuß ermöglicht. Die FIX-It-Foot Produkte bestehen aus langlebigem recyceltem Gummi. Dieser wirkt erschütterungsdämpfend.

Besondere Eigenschaften

• Bezeichnung: dama-tec Dämpfungssockel 400
• Abmessung: 400 x 180 x 95 mm
• Material: Gummi
• Temperaturbereich: -40°C bis +80°C
• Belastbarkeit: bis max. 200 kg
• Artikelnummer: IDAS400
• Abgabemenge: 1 Stück

Durch das eingelassene C-Profil können Montagen aller Art auf Flachdächern einfach und schnell mit dem Bigfoot Dämpfungssockel durchgeführt werden. Insbesondere auch zur Aufständerung von Klimasplitgeräten, Klimaaußengeräten und Wärmepumpen werden die Bigfoot Dämpfungssockel häufig verwendet.

Die Dämpfungssockel sind in folgenden Längen erhältlich:

• 250 mm
• 400 mm
• 600 mm
• 1000 mm

Die Dämpfungssockel, auch als FIX-IT-Foot bekannt werden zur Montage von Rohrleitungen, Kabeltrassen und Lüftungskanälen auf Flachdächern eingesetzt. Sie sind an der Oberseite mit einer Aluminiumprofilleiste 40 x 20 mm ausgestattet die eine einfache Befestigung der Installationen am Fuß ermöglicht. Die FIX-It-Foot Produkte bestehen aus langlebigem recyceltem Gummi. Dieser wirkt erschütterungsdämpfend.

Besondere Eigenschaften

• Bezeichnung: dama-tec Dämpfungssockel 600
• Abmessung: 600 x 180 x 95 mm
• Material: Gummi
• Temperaturbereich: -40°C bis +80°C
• Belastbarkeit: bis max. 300 kg
• Artikelnummer: IDAS600
• Abgabemenge: 1 Stück

Die Dämpfungssockel, auch als FIX-IT-Foot bekannt werden zur Montage von Rohrleitungen, Kabeltrassen und Lüftungskanälen auf Flachdächern eingesetzt. Sie sind an der Oberseite mit einer Aluminiumprofilleiste 40 x 20 mm ausgestattet die eine einfache Befestigung der Installationen am Fuß ermöglicht. Die FIX-It-Foot Produkte bestehen aus langlebigem recyceltem Gummi. Dieser wirkt erschütterungsdämpfend.

Besondere Eigenschaften

• Bezeichnung: dama-tec Dämpfungssockel 1000
• Abmessung: 1000 x 180 x 95 mm
• Material: Gummi
• Temperaturbereich: -40°C bis +80°C
• Belastbarkeit: bis max. 500 kg
• Artikelnummer: IDAS1000
• Abgabemenge: 1 Stück
