Thermisch entkoppelt befestigen

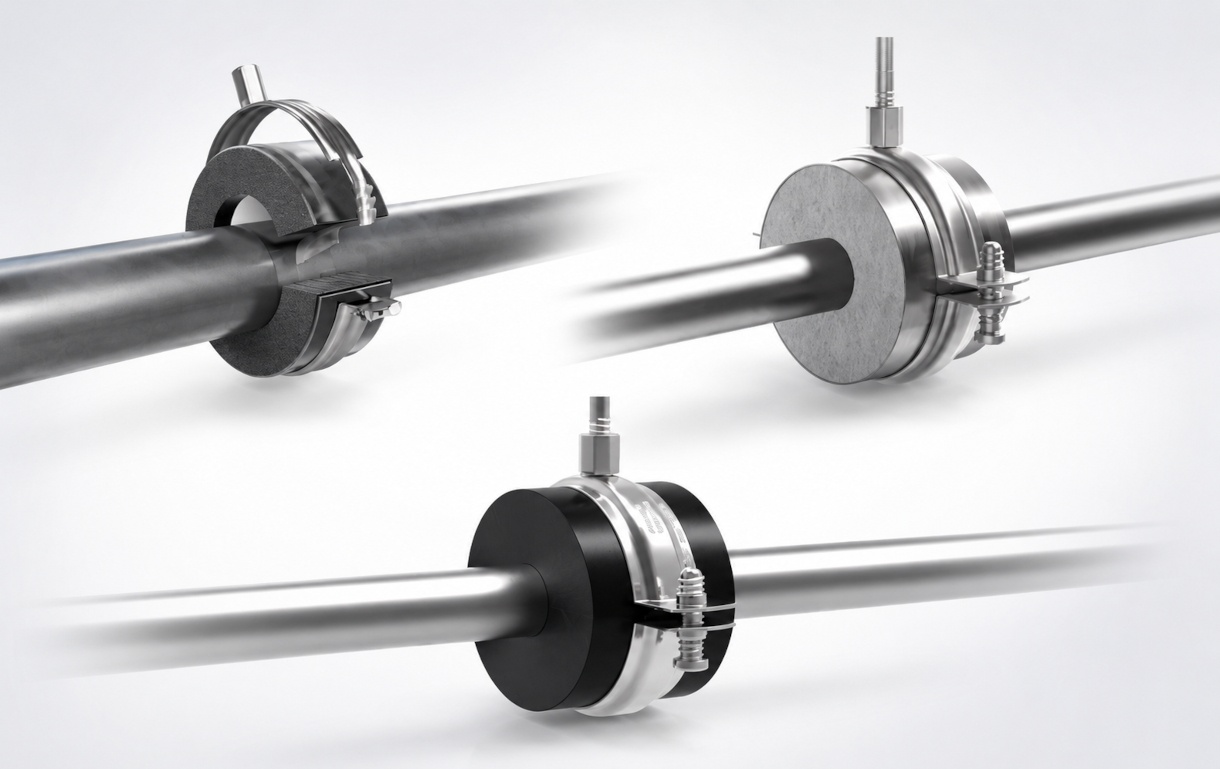

Rohrträger & Flächenträger für gedämmte Leitungen
Wärmebrücken an Rohr- und Kanalaufhängungen reduzieren. Finden Sie den passenden Träger für Kälte- und Klimaleitungen, warme Rohrleitungen oder außen gedämmte Luftkanäle.
- IF, RF & MW inklusive Rohrschelle
- FT in 2,0 m Länge
- Persönliche Fachberatung
Welcher Träger passt zu Ihrer Anwendung?
Rohrträger IF
Für gedämmte Kälte- und Klimaleitungen. Klicklockschelle bei kleineren Dimensionen.
- Dämmdicken: 13, 19 und 32 mm
- Passende Rohrschelle inklusive

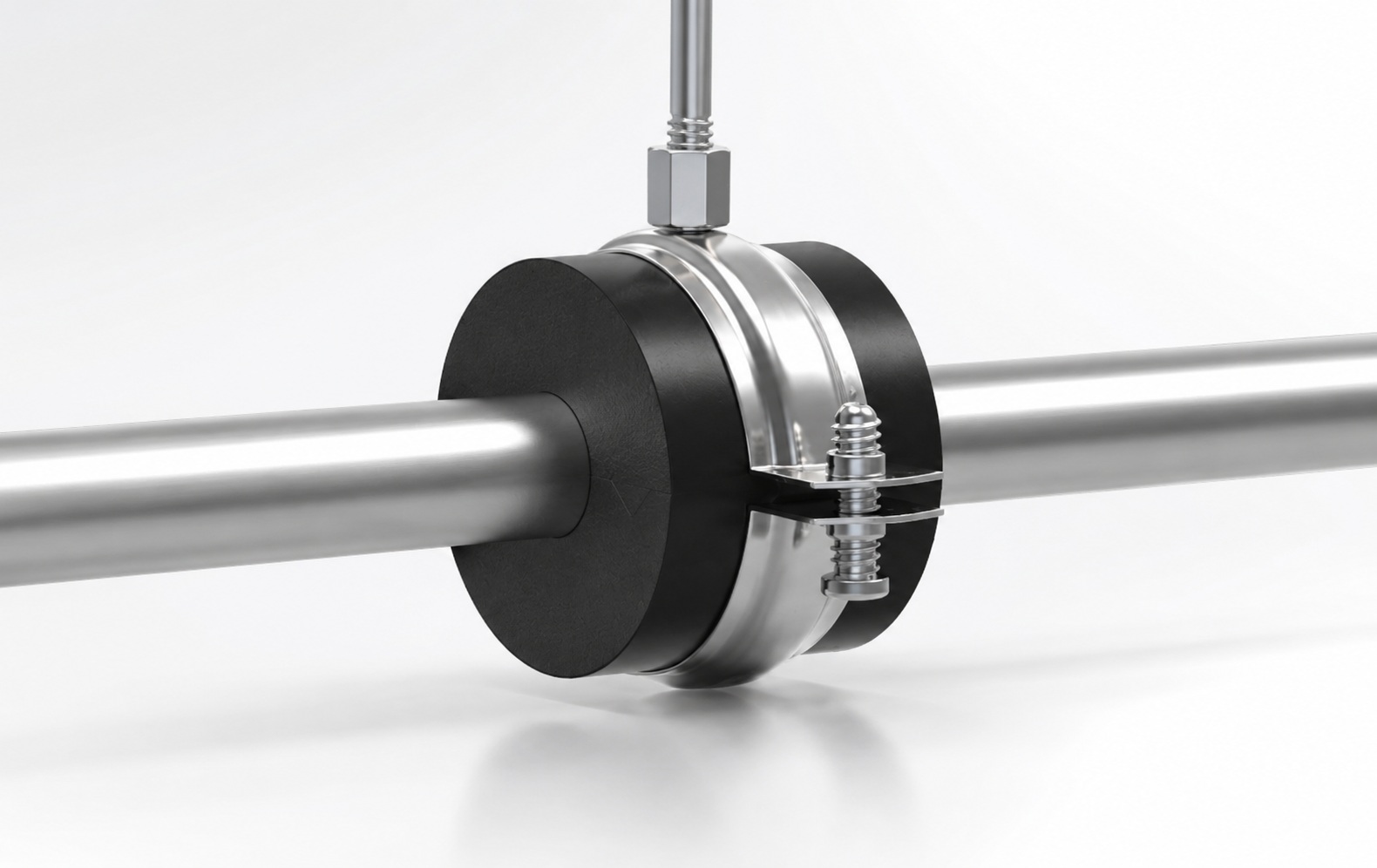

Rohrträger RF
Für Kälte- und Klimaleitungen mit diffusionsdichter Folienummantelung.
- Dämmdicken: 13, 19, 25, 32 und 40 mm
- Passende Rohrschelle inklusive
Rohrträger MW
Für Heizungs-, Warmwasser- und höher temperierte Rohrleitungen. Dämmkörper aus Steinwolle.
- Dämmdicken: 20 bis 80 mm; 100 mm auf Anfrage
- Passende Rohrschelle inklusive
Flächenträger FT
Thermische Trennung zwischen Luftkanal und Aufhängung. Passend zur Kanaldämmung wählen.
- Dämmdicken: 13, 19, 25 und 32 mm
- 2,0 m Standardlänge; Ausführungen S2 und S3
IF, RF, MW oder FT: die Unterschiede im Überblick
Auf kleinen Bildschirmen lässt sich die Tabelle seitlich verschieben.
| Typ | Einsatz und Auswahlvorteil | Temperaturbereich | Dämmdicken |
|---|---|---|---|
| IF → | Kälte- und Klimaleitungen; Aluminium-Auflageschalen, Klicklockschelle bei kleineren Dimensionen. | −50 bis +110 °C | 13, 19, 32 mm |
| RF → | Kälte- und Klimaleitungen; Folienummantelung und zusätzliche Dämmdicken von 25 und 40 mm. | −45 bis +105 °C | 13, 19, 25, 32, 40 mm |
| MW → | Warme und höher temperierte Rohrleitungen; Dämmkörper aus hochverdichteter Steinwolle. | +8 bis +250 °C | 20, 30, 40, 50, 60, 80 mm100 mm auf Anfrage |
| FT → | Außen gedämmte Luftkanäle; flächige thermische Trennung an der Aufhängung, 2,0 m Länge. | −50 bis +85 °C | 13, 19, 25, 32 mm |
Nicht jede Kombination aus Rohrmaß und Dämmdicke ist verfügbar. Prüfen Sie die konkrete Ausführung, die Anschlussdämmung sowie die zulässige Belastung und Befestigungsabstände anhand der Produkt- und Planungsunterlagen.
Persönliche Fachberatung
Unsicher bei Typ, Abmessung oder Dämmdicke?
Senden Sie uns Ihre Anforderungen, eine Stückliste oder ein Foto der Einbausituation. Damit können wir die passende Ausführung gezielt mit Ihnen prüfen.
- Rohr-Außenmaß oder Kanalabmessung
- Dämmstoff und Dämmdicke
- Betriebstemperatur und Umgebung
- Benötigte Menge und Einbausituation
Der dama-tec Rohrträger IF 13x10-12 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 10–12 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 50 Stück (6,48 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x15-18 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 15–18 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 50 Stück (6,69 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x22-25 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 22–25 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 50 Stück (6,95 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x28-30 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 28–30 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 50 Stück (8,64 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x35-38 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 35–38 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 50 Stück (9,24 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x42-45 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 42–45 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 50 Stück (9,68 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x48 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 48 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 50 Stück (10,40 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x54-57 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 54–57 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 50 Stück (10,72 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x60-64 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 60–64 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 25 Stück (12,15 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x76-80 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 76–80 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 25 Stück (14,62 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x89 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 89 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 10 Stück (20,27 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x110-114 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 110–114 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 5 Stück (29,04 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x125 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 125 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 5 Stück (29,63 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x133-140 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 133–140 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 5 Stück (30,67 €* / 1 Stück)
Der dama-tec Rohrträger IF 13x165-168 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 165–168 mm Außendurchmesser und eine Dämmdicke von 13 mm.
Inhalt: 1 Stück (38,13 €* / 1 Stück)
Der dama-tec Rohrträger IF 19x10-12 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 10–12 mm Außendurchmesser und eine Dämmdicke von 19 mm.
Inhalt: 50 Stück (7,86 €* / 1 Stück)
Der dama-tec Rohrträger IF 19x15-18 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 15–18 mm Außendurchmesser und eine Dämmdicke von 19 mm.
Inhalt: 50 Stück (8,32 €* / 1 Stück)
Der dama-tec Rohrträger IF 19x22-25 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 22–25 mm Außendurchmesser und eine Dämmdicke von 19 mm.
Inhalt: 50 Stück (8,64 €* / 1 Stück)
Der dama-tec Rohrträger IF 19x28-30 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 28–30 mm Außendurchmesser und eine Dämmdicke von 19 mm.
Inhalt: 50 Stück (10,72 €* / 1 Stück)
Der dama-tec Rohrträger IF 19x35-38 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 35–38 mm Außendurchmesser und eine Dämmdicke von 19 mm.
Inhalt: 50 Stück (12,22 €* / 1 Stück)
Der dama-tec Rohrträger IF 19x42-45 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 42–45 mm Außendurchmesser und eine Dämmdicke von 19 mm.
Inhalt: 25 Stück (12,86 €* / 1 Stück)
Der dama-tec Rohrträger IF 19x48 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 48 mm Außendurchmesser und eine Dämmdicke von 19 mm.
Inhalt: 25 Stück (14,04 €* / 1 Stück)
Der dama-tec Rohrträger IF 19x54-57 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 54–57 mm Außendurchmesser und eine Dämmdicke von 19 mm.
Inhalt: 25 Stück (14,68 €* / 1 Stück)
Der dama-tec Rohrträger IF 19x60-64 ist für die Befestigung gedämmter Rohrleitungen in der Kälte- und Klimatechnik vorgesehen. Er passt für Rohre mit 60–64 mm Außendurchmesser und eine Dämmdicke von 19 mm.
Inhalt: 25 Stück (16,63 €* / 1 Stück)
Vor der Bestellung: drei Angaben prüfen
-
Rohr- oder Kanalmaß
Bei Rohrträgern zählt der tatsächliche Außendurchmesser. Bei RF und MW die Angaben für Kupfer- und Stahlrohre beachten. Bei FT zusätzlich die benötigte Auflagebreite prüfen.
-
Dämmdicke und Temperatur
Dämmdicke mit der Planung und Anschlussdämmung abgleichen. Betriebs- und Umgebungsbedingungen müssen zum gewählten Träger passen.
-
Anschluss und Bestellmenge
Anschlussgewinde, Lieferumfang und Verpackungseinheit am Artikel prüfen. Die Menge auf die tatsächlich benötigte Stückzahl abstimmen.
Technische Datenblätter
Technische Angaben und Abmessungen zum Nachlesen. Die Datenblätter für IF, RF und MW enthalten zusätzlich die jeweiligen Montageanleitungen.
Das FT-Datenblatt beschreibt die Ausführung S3. Für FT S2: passende Unterlagen anfragen.
Häufige Fragen zu Rohr- und Flächenträgern
1. Was unterscheidet IF und RF?
IF besitzt Aluminium-Auflageschalen; kleinere Dimensionen werden mit Klicklockschelle geliefert. RF ist folienummantelt und bietet zusätzlich 25 und 40 mm Dämmdicke. Bei den gemeinsamen Dämmdicken 13, 19 und 32 mm vergleichen Sie die verfügbare Rohrdimension, den Temperaturbereich und die Schellenausführung.
2. Ist die passende Rohrschelle enthalten?
Ja, IF, RF und MW werden inklusive passender Rohrschelle geliefert. Schellentyp und Anschlussgewinde unterscheiden sich je nach Dimension. IF besitzt bei kleineren Abmessungen eine Klicklockschelle, bei größeren eine Schwerlastschelle. Die genaue Ausführung finden Sie beim jeweiligen Artikel und im Datenblatt.
3. Kann ich MW auch für Kälteleitungen verwenden?
MW ist für warme und höher temperierte Rohrleitungen im Bereich von +8 bis +250 °C vorgesehen. Für Kälte- und Klimaleitungen kommen IF oder RF infrage. Bei Tauwassergefahr müssen auch Dämmstärke, Umgebung und der vollständige diffusionsdichte Anschluss zum Einsatzfall passen.
4. Welche Maße brauche ich für die Bestellung?
Für Rohrträger benötigen Sie den tatsächlichen Rohraußendurchmesser und die vorgesehene Dämmdicke. Beachten Sie bei RF und MW die getrennten Angaben für Kupfer- und Stahlrohre. Für FT wählen Sie Dämmdicke, Auflagebreite und Materialausführung. Die Standardlänge der Flächenträger beträgt 2,0 m.
5. Wo finde ich Unterlagen zu FT S2 und FT S3?
Unter „Technische Datenblätter“ finden Sie das Datenblatt für FT S3. Für FT S2 benötigen Sie die Unterlagen dieser Ausführung. Unterlagen zu FT S2 anfragen. Bei Anforderungen an das Brandverhalten senden Sie uns bitte zusätzlich die konkrete Projektvorgabe.
6. Verhindert ein Kälterohrträger automatisch Tauwasser?
Der Rohrträger schafft einen thermisch entkoppelten Befestigungspunkt. Für den Tauwasserschutz müssen Dämmdicke und Verarbeitung zu den Betriebs- und Umgebungsbedingungen passen. Die Übergänge zur angrenzenden Dämmung müssen lückenlos und diffusionsdicht angeschlossen werden. Ein selbstklebender Verschluss am Rohrträger ersetzt diese Anschlussverklebung nicht.
7. Welche Belastung und welcher Befestigungsabstand sind zulässig?
Dafür gibt es keinen einheitlichen Wert für alle Träger. Die konkrete Ausführung und die gesamte Befestigung müssen zur Last und Einbausituation passen. Senden Sie uns Rohr- oder Kanalabmessungen, Dämmung, vorgesehene Abstände und die bekannte Last, damit wir die passenden Produktangaben mit Ihnen abgleichen können.
