Tellerventile Abluft und Zuluft (DVS, DVS-P, DAV)

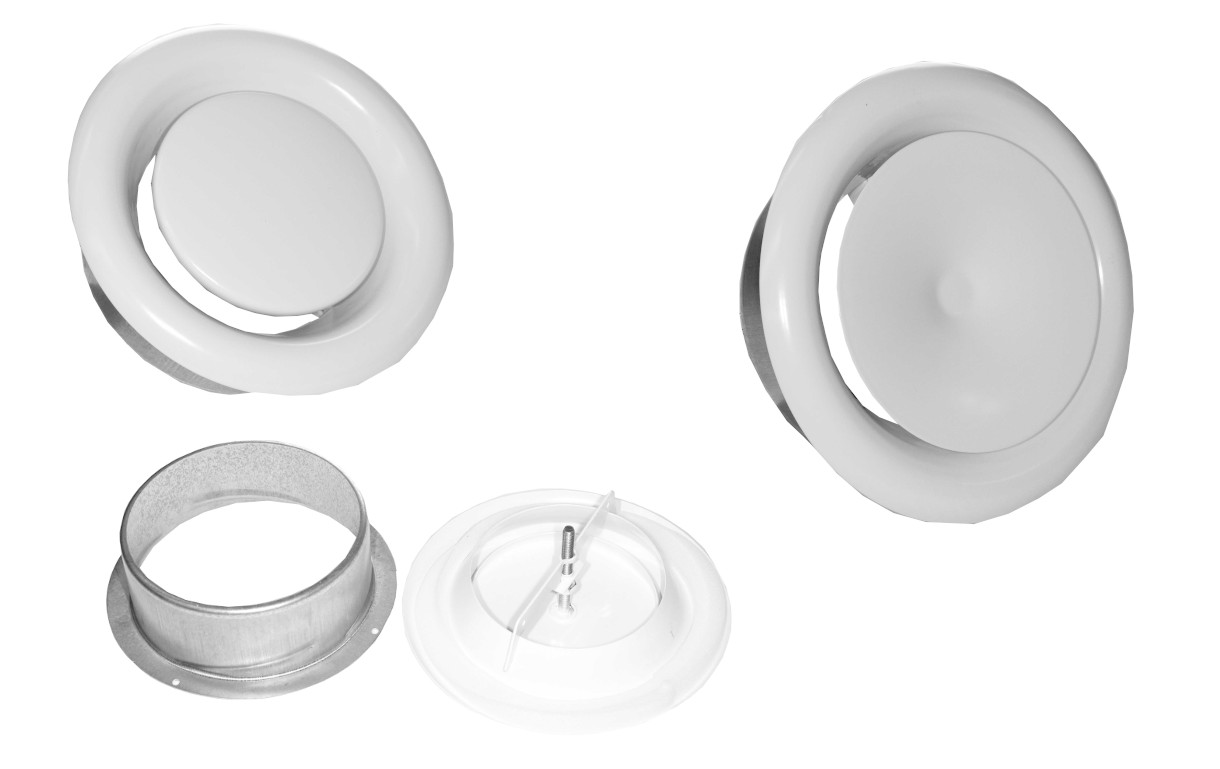

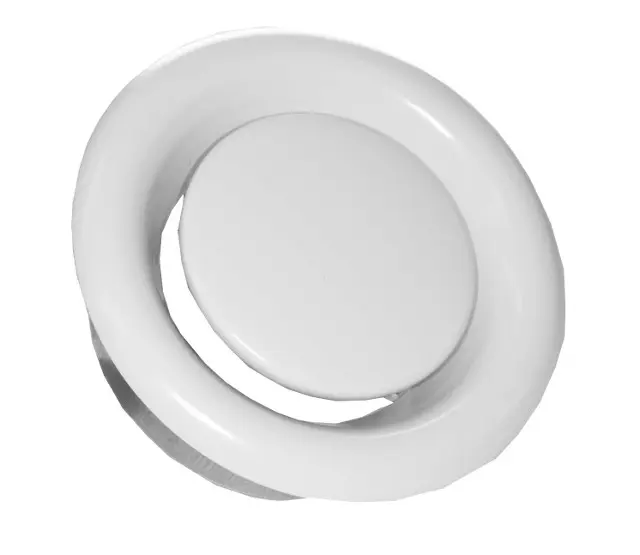

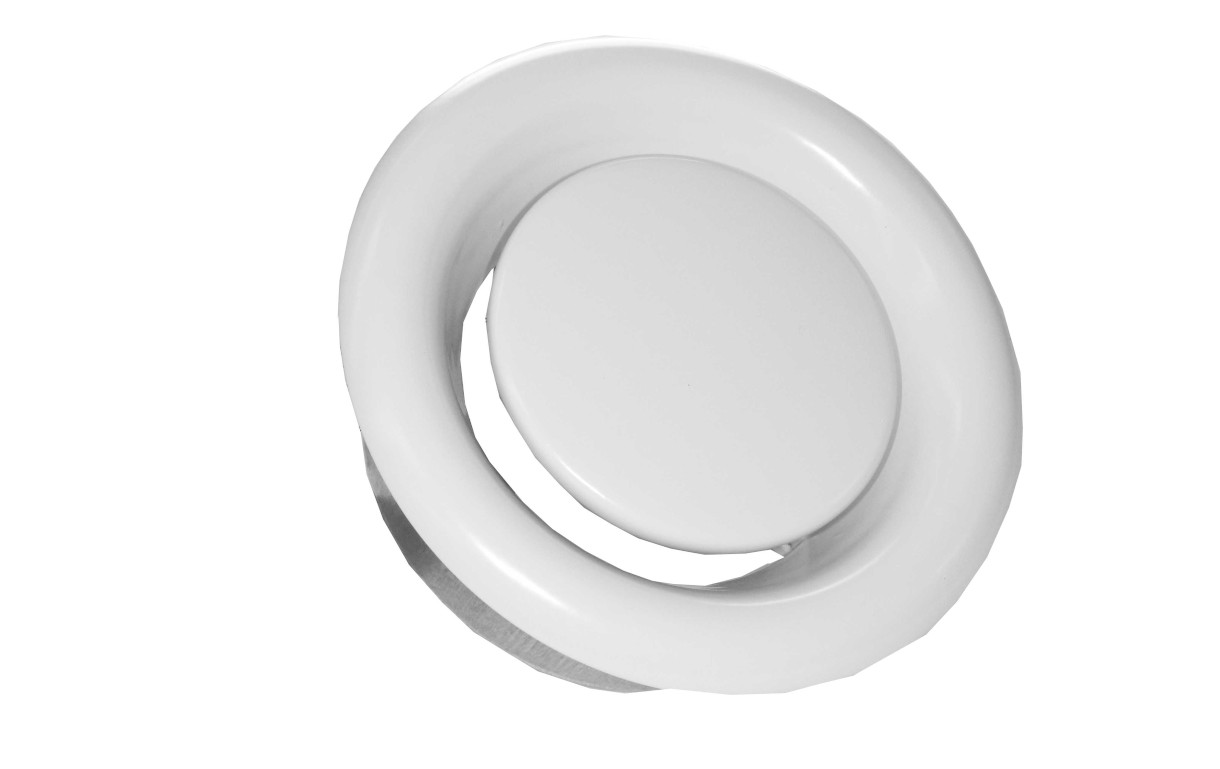

Abluft-Tellerventil und Zuluft-Tellerventil (DVS, DVS-P, DAV)

Bei der Montage von Luftleitungen werden Tellerventile zur Regulierung des Luftvolumenstromes genutzt. Es wird dabei unterschieden nach Tellerventilen für Abluft- und Zuluftleitungen. Die Tellerventile für Abluftleitungen werden in die ableitenden Leitungen des Lüftungssystems eingebaut und dienen dem Absaugen verbrauchter Luft. Die Zuluft-Tellerventile werden in die Zuluftleitungen der Lüftungsanlage eingebaut und dienen der Einspeisung von frischer Luft in die jeweiligen Räume. Die Tellerventile sind in der Regel aus Stahlblech (Metall) gefertigt und pulverbeschichtet. Die Farbe der Tellerventile ist standardmäßig weiß (RAL 9010). Andere RAL-Farben sind auf Wunsch jederzeit erhältlich. Die Ablufttellerventile sowie die Zulufttellerventile sind standardmäßig in den Abmessungen 80, 100, 125, 150, 160 und 200 mm erhältlich.

Generell zeichnen sich die Tellerventile aus unserem Sortiment durch folgende Eigenschaften aus:

  • großer Einstellbreich
  • niedriger Geräuschpegel
  • rasche und einfache Installation durch mitgelieferten Einbaurahmen
  • einfache Einstellung des Luftvolumenstroms durch frei justierbaren Teller

Das Einstellen des Tellerventils erfolgt über einen zentrisch angeordneten Ventilteller. Dieser ermöglicht eine stufenlose Einstellung des Tellerventils zur optimalen Einregulierung der Luftmenge. Durch eine Veränderung der Tellerposition kann der Luftvolumenstrom verändert und somit geregelt werden. Zur Ermittlung des erreichten Luftvolumenstroms wird am Tellerventil eine Druckdifferenzmessung durchgeführt. Zur korrekten Einstellung dienen die Volumenstromkennlinien je Durchmesser (z. B. DN 125 mm) die den technischen Unterlagen zu entnehmen sind. Diese geben die jeweiligen Soll-Werte vor. Egal ob die Luft durch Wickelfalzrohre oder flexible Schläuche geleitet wird mit einem Tellerventil aus unserem Sortiment ist die Montage einfach realisierbar.

Unser gesamtes Sortiment an Abluftventilen und Zuluftventilen finden Sie direkt im Webshop.

Tellerventile RAL-Farben

Standardmäßig sind die Tellerventile in den Weißtönen RAL 9010 und RAL 9016 erhältlich. Auf Kundenwunsch fertigen wir aber alle erhältlichen Abmessungen der Abluft- und Zulufttellerventile in RAL-Farbtönen. Der Farbton kann hierbei frei von Ihnen passend zur jeweiligen Installationsumgebung gewählt werden. Bei Interesse an lackierten Tellerventilen bitten wir um Kontaktaufnahme, da die jeweiligen Preise individuell kalkuliert werden müssen da diese stark von der benötigten Stückzahl abhängen. Bitte senden Sie Ihre Anfrage per E-Mail an verkauf@dama-tec.de oder rufen Sie uns an unter +49 (0) 7128/38057-0.

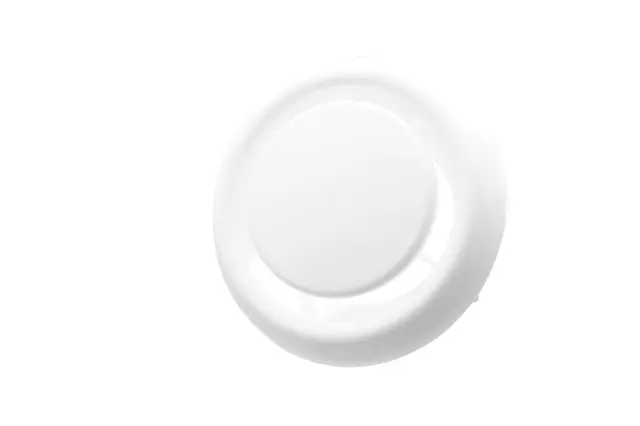

Tellerventil Kunststoff (DAV)

Selbstverständlich liefern wir auch Tellerventile aus Kunststoff die ebenfalls in Wickelfalzrohr und Schläuche gesetzt werden können. Die Tellerventile Kunststoff zeichnen sich durch ein aerodynamisches Design aus. Sie besitzen hervorragende Eigenschaften hinsichtlich Luftleistung, Druckabfall und Geräuschpegel. Durch das verwendete Material sind diese Produkte für den Einsatz in Räumen mit hoher Luftfeuchtigkeit (z. B. Küchen, Badezimmer,...) konzipiert. Sie werden mit Hilfe von Klemmfedern einfach und schnell montiert. Diese Produkte sind für Temperaturen bis +100°C geeignet und können einfach mit Hilfe eines Tuchs problemlos gereinigt werden. Hierzu sollte ein mildes Reinigungsmittel oder ein synthetisches Waschmittel verwendet werden. Die Kunststofftellerventile sind universell für Abluft und Zuluft einsetzbar und in den Abmessungen 100, 125, 150, 160 und 200 mm erhältlich.

Diese Ventile vom Typ DAV finden Sie ebenfalls direkt in unserem Online-Shop.

Tellerventil diverse Typen

Neben den weiter oben aufgeführten Tellerventilen aus Metall und Kunststoff in der klassischen Geometrie liefern wir auch zahlreiche Tellerventile als Zuluftventil und Abluftventil mit anderen Formen und technischen Eigenschaften. So können Sie bei uns auf Anfrage auch Ventile für Ihre Lüftungsanlage vom Typ DGEB, DSO, DVSER und vielen anderen mehr erhalten. Gerne beraten wir Sie ausführlich zu den unterschiedlichen Möglichkeiten für den Anschluss der Ventile an Ihre Belüftung. Unser Projektverkauf steht Ihnen per Mail an verkauf@dama-tec.de oder per Telefon unter +49 (0) 7128/38057-0 gerne zur Verfügung.

Klemmhalter für Tellerventile

Zur besseren Befestigung insbesondere bei Trockenbauplatten bieten wir Ihnen den Klemmhalter für Tellerventile an. Dieser eignet sich für Abluft- und Zuluftventile und wird einfach auf die Trockenbauplatte aufgeschoben. Er eignet sich für eine Plattendicke von 12,5 mm. Das Einbaurahmen des Tellerventils wird dann mit Hilfe von Schrauben durch den Klemmhalter festgeschraubt und erhält so einen besonders festen Halt.

Die Klemmhalter finden Sie direkt im Online-Shop.

Fragen?

Sollten Sie Fragen zu unseren Tellerventilen oder zu anderen Produkten aus unserem Sortiment haben stehen wir Ihnen gerne mit Rat und Tat zur Seite. Sie erreichen uns telefonisch +49 (0) 7128/38057-0, per Mail (info@dama-tec.de) oder persönlich zur Verfügung. Wir freuen uns von Ihnen zu hören.
