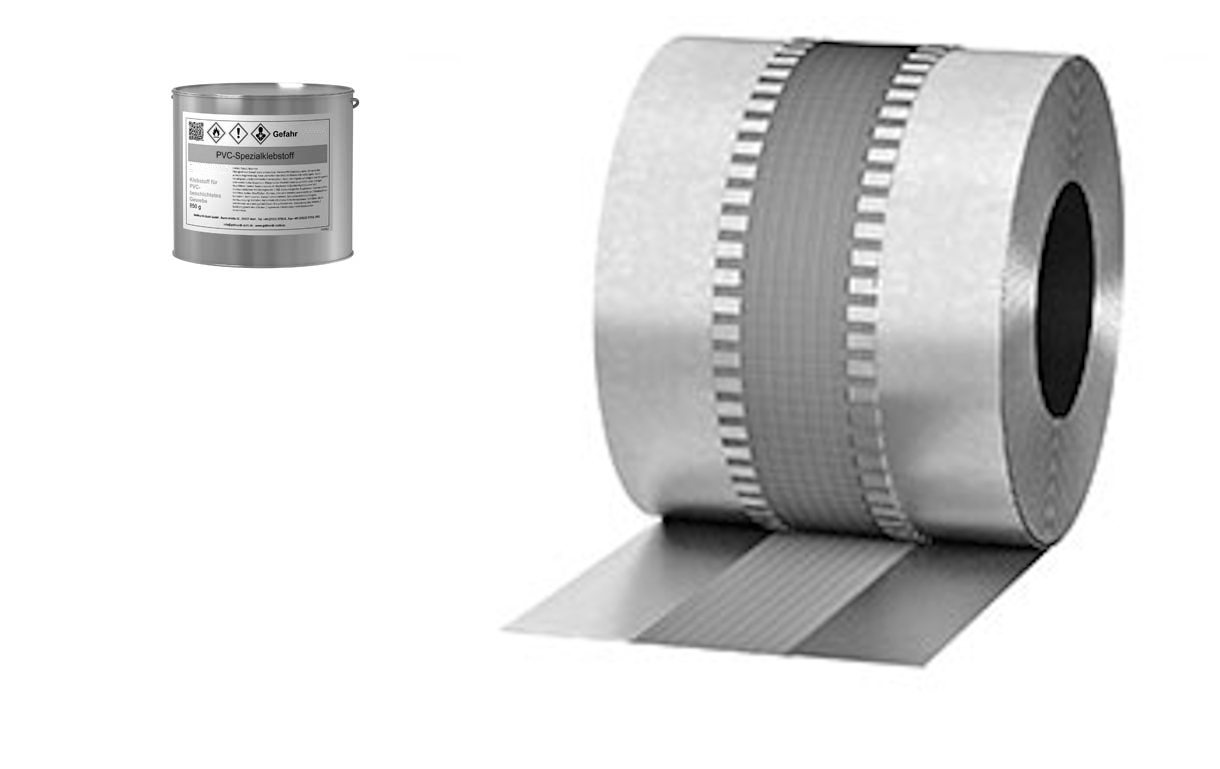

Elastische Kanalverbindung (EKA-Band,...)
EKA-Band wird zur Produktion von Segeltuchstutzen für elastische Kanalverbindungen benötigt. Es ist für Ihre Produktion in zahlreichen Dimensionen und aus verschiedenen Materialien erhältlich.
Die elastische Verbindung 30/40/30 mm PVC ist eine kompakte, flexible Lösung zur Schwingungs- und Geräuschentkopplung im Lüftungs- und Anlagenbau. Sie dient der luftdichten Verbindung von Luftkanälen, Aggregaten oder Geräten, wo Bewegungen, Schwingungen oder leichte Versätze ausgeglichen werden müssen.
Gefertigt aus einem Polyester-Gewebe mit beidseitiger PVC-Beschichtung und eingefasst in verzinkte Stahlblechränder, bietet diese Verbindung eine hervorragende Kombination aus Stabilität, Flexibilität und Dichtheit. Die Bauform 30/40/30 mm ist besonders für kompakte Kanalanschlüsse oder begrenzte Einbauräume geeignet und sorgt für eine effiziente Entkopplung von Schwingungen.
Technische Eigenschaften
- Bauform: 30/40/30 mm
- Material: Polyester-Gewebe (PES) mit PVC-Beschichtung
- Kantenrahmen: Verzinktes Stahlblech, ca. 0,4 mm
- Temperaturbeständigkeit: ca. –30 °C bis +70 °C
- Farbe Gewebe: Hellgrau
- Silikonfrei, cadmiumfrei, UV- und ozonbeständig
- Reißfest, luftdicht und montagefreundlich
- Lieferlänge pro Rolle: 25 m
Einsatzbereiche
Diese elastische Verbindung eignet sich ideal für Luftkanäle, RLT-Anlagen, Geräteanschlüsse und Aggregate, bei denen Schwingungen übertragen werden könnten oder eine flexible Verbindung erforderlich ist. Sie wird besonders bei beengten Einbauverhältnissen eingesetzt, z. B. in kompakten Lüftungsanlagen, bei Schaltschränken oder in der Gebäudetechnik.
- Zur Entkopplung von Vibrationen an Lüftungsgeräten
- Flexible Verbindung zwischen Ventilatoren und Luftkanälen
- Ideal für kleinere Kanalquerschnitte und Aggregate
- Für den Einbau in industriellen und gewerblichen Anlagen geeignet
Vorteile auf einen Blick
- Kompakte Bauform – ideal bei beengten Platzverhältnissen
- Luftdicht und flexibel – verhindert Leckagen
- Schwingungs- und geräuschdämpfend
- Korrosionsbeständige Stahlrahmen
- Widerstandsfähig gegen Öl, Fett, UV-Strahlung und Ozon
- Einfach zu verarbeiten und langlebig im Einsatz
Montagehinweise
- Zwischen Kanal- oder Geräteflansch montieren.
- Blechrahmen verschrauben, vernieten oder clinchen.
- Das Mittelteil spannungsfrei verlegen.
- Auf saubere und ebene Flanschflächen achten.
- Nach Montage Dichtheit und Halt prüfen.
Lieferumfang
1 VPE = eine Rolle elastische Verbindung 30/40/30 mm PVC mit einer Länge von 25 m.
Häufig gestellte Fragen (FAQ)
1. Wofür ist die Bauform 30/40/30 mm ideal?
Sie eignet sich für kompakte Kanalanschlüsse und Anlagen mit geringem Bauraum, bei denen eine elastische, luftdichte Verbindung gefordert ist.
2. Welche Temperaturbereiche sind zulässig?
Das Material ist temperaturbeständig von etwa –30 °C bis +70 °C und deckt damit die meisten Anwendungsfälle in der Raumlufttechnik ab.
3. Ist das Material resistent gegen UV und Fett?
Ja, das PVC-beschichtete Gewebe ist beständig gegen UV-Strahlung, Öl, Fett und Ozon und kann auch in industriellen Umgebungen eingesetzt werden.
4. Wie wird die Verbindung montiert?
Die verzinkten Stahlränder werden direkt an den Flanschen befestigt – durch Schrauben, Nieten oder Clinchen. Das Mittelteil darf nicht auf Zug montiert werden.
5. Gibt es größere Varianten dieser elastischen Verbindung?
Ja, erhältlich sind auch Varianten mit größeren Mittelbahnen, z. B. 35/40/35 mm, 45/60/45 mm oder 45/120/45 mm – je nach Anwendungsfall.
Fazit
Die elastische Verbindung 30/40/30 mm PVC bietet eine platzsparende, zuverlässige und langlebige Lösung zur Schwingungsentkopplung und luftdichten Verbindung von Luftkanälen – ideal für den professionellen Einsatz im Lüftungs- und Anlagenbau.
Inhalt: 25 Meter (5,22 €* / 1 Meter)
Die elastische Verbindung 45/60/45 mm aus Glasfasergewebe mit PU-Beschichtung wird zur flexiblen und luftdichten Verbindung von Luftkanälen und Aggregaten eingesetzt. Sie ermöglicht eine sichere, vibrationsdämpfende und schalldämmende Verbindung und trägt so wesentlich zur Langlebigkeit und Geräuschreduzierung von Lüftungsanlagen bei.
Das Gewebe besteht aus hochreißfesten Glasfasern mit einer einseitigen PU-Beschichtung. Diese Kombination sorgt für eine ausgezeichnete Beständigkeit gegenüber Feuchtigkeit, Reinigungschemikalien und Temperaturbelastungen. Zwischen zwei verzinkten Stahlblechen eingefasst, garantiert die elastische Verbindung eine dauerhaft dichte und stabile Befestigung.
Anwendungsbereiche
- Flexible Verbindungselemente zwischen Luftkanälen und Geräten
- Zur Schwingungs- und Geräuschminderung in Lüftungsanlagen
- Geeignet für Klima-, Lüftungs- und Abluftsysteme
- Einsetzbar im industriellen Anlagenbau sowie in öffentlichen Gebäuden
Technische Eigenschaften
- Abmessung: 45/60/45 mm
- Material: Glasfasergewebe, einseitig PU-beschichtet
- Farbe: Silbergrau
- Blecheinfassung: Stahl, verzinkt, ca. 0,3–0,4 mm
- Reißfestigkeit: Kette ≥ 250 daN/5 cm, Schuss ≥ 250 daN/5 cm
- Weiterreißfestigkeit: Kette ≥ 10 daN, Schuss ≥ 15 daN
- Temperaturbeständigkeit: –40 °C bis +200 °C (PU), bis +500 °C (Glasfaser)
- Luftdichtheitsklasse: C (nach DIN EN 1507)
- Brandschutz: entspricht EN 13501-1, Klasse A2-s1-d0
- Gewicht: ca. 0,43 kg/m
- Liefereinheit: Rolle à 25 m
Besondere Merkmale
- Endlos als Rollenware lieferbar
- Sehr gute mechanische Festigkeit und Haltbarkeit
- Hohe Temperatur- und UV-Beständigkeit
- Halogenfrei und schwer entflammbar
- Erfüllt hygienische Anforderungen gemäß VDI 6022
- REACH- und RoHS-konform
Montagehinweise
- Die Verbindung wird zwischen Luftkanal und Gerät eingebaut.
- Bleche mit passendem Werkzeug in den Kanalfalz einarbeiten oder aufnieten.
- Fügeflächen müssen staub- und fettfrei sein.
- Zur Verstärkung können die Übergänge zusätzlich mit Kleber oder Dichtmasse abgedichtet werden.
Vorteile im Überblick
- Elastisch und luftdicht
- Hervorragende Schwingungs- und Schalldämpfung
- Hitzebeständig bis +500 °C (Glasfaser)
- Erfüllt hohe Brandschutzanforderungen
- Geeignet für hygienisch sensible Lüftungsanlagen
- Langlebig, wartungsarm und montagefreundlich
Häufig gestellte Fragen (FAQ)
1. Wofür wird die elastische Verbindung eingesetzt?
Sie dient zur flexiblen Verbindung von Luftkanälen und Aggregaten und verhindert die Übertragung von Schwingungen und Geräuschen.
2. Welche Temperaturen hält die Verbindung aus?
Das Glasfasergewebe ist bis +500 °C beständig, die PU-Beschichtung bis etwa +200 °C.
3. Ist das Produkt für RLT-Anlagen geeignet?
Ja, das Material erfüllt die Anforderungen der VDI 6022 und ist somit für den Einsatz in raumlufttechnischen Anlagen zugelassen.
4. Welche Luftdichtheitsklasse wird erreicht?
Die Verbindung erreicht die Luftdichtheitsklasse C nach DIN EN 1507 und sorgt so für dauerhaft dichte Luftkanalsysteme.
5. Gibt es weitere Abmessungen?
Ja, elastische Verbindungen sind in verschiedenen Größen erhältlich, z. B. 35/40/35 mm, 35/60/35 mm oder 45/100/45 mm – passend für unterschiedliche Kanalquerschnitte.
Fazit
Die elastische Verbindung 45/60/45 mm Glasfaser/PU bietet höchste Sicherheit und Flexibilität bei der Montage von Lüftungsanlagen. Sie ist langlebig, hitzebeständig und erfüllt alle relevanten Brandschutz- und Hygienestandards – die ideale Lösung für professionelle Anwendungen im Klima- und Lüftungsbau.
Inhalt: 25 Meter (8,72 €* / 1 Meter)
Der Kleber für PVC-beschichtetes Gewebe ist ein hochwertiger, einkomponentiger Polyurethan-Klebstoff, der speziell für die dauerhafte Verbindung von PVC-Materialien entwickelt wurde. Er eignet sich ideal für die Verarbeitung elastischer Verbindungen und andere Anwendungen im Lüftungs- und Anlagenbau, bei denen eine zuverlässige, elastische und reißfeste Verklebung erforderlich ist.
Der Klebstoff bildet nach dem Aushärten einen flexiblen, stoß- und schlagfesten Film und gewährleistet eine hohe Festigkeit auch bei wechselnden Temperaturen. Dank seiner ausgezeichneten Beständigkeit gegen Öle, Schmierfette und Feuchtigkeit ist er vielseitig einsetzbar und eignet sich auch für anspruchsvolle industrielle Umgebungen.
Anwendungsbereiche
- Verklebung von PVC-beschichtetem Gewebe, insbesondere für elastische Verbindungen
- Geeignet für Papier, Kartonagen, Holz, Kork, Leder, Gummi und Textilien
- Verbindung dieser Materialien untereinander oder mit Metall (z. B. Stahl, Aluminium, Edelstahl)
- Ideal im Lüftungsbau, bei Geräteanschlüssen oder Abdichtungen im Kanalbau
Technische Eigenschaften
- Basis: Einkomponentiger Polyurethan-Klebstoff
- Farbe: Transparent
- Viskosität: ca. 3,6 Pas
- Dichte: ca. 0,88 g/cm³
- Feststoffgehalt: ca. 24 %
- Ablüftezeit: ca. 5 Minuten
- Handfestigkeit: nach ca. 90 Minuten
- Endfestigkeit: nach ca. 3 Tagen
- Temperaturbeständigkeit: –30 °C bis +100 °C
- Empfohlener Anpressdruck: ca. 2 bar
- Thermisch reaktivierbar bei 80 °C
Verarbeitungshinweise
- Oberflächen müssen sauber, staub- und fettfrei sein.
- Klebstoff vor der Verarbeitung kurz aufrühren.
- Beide Teile gleichmäßig mit einer dünnen Schicht Klebstoff versehen.
- Teile positionieren und bis zur Handfestigkeit fixieren (z. B. mit Klemmen oder Druck).
- Optimale Aushärtung erfolgt bei Raumtemperatur innerhalb von 24–72 Stunden.
Vorteile
- Hohe Klebfestigkeit und Elastizität
- Sehr gute Haftung auf PVC und ähnlichen Materialien
- Beständig gegen Feuchtigkeit, Öle, Schmierfette und Bohröle
- Lösungsmittelfrei und reaktivierbar
- Temperaturbeständig von –30 °C bis +100 °C
- Einfache Anwendung ohne spezielle Werkzeuge
Lagerung & Haltbarkeit
Der Kleber ist 24 Monate in der verschlossenen Originalverpackung haltbar. Lagern Sie das Produkt kühl und trocken bei 5–30 °C und schützen Sie es vor Frost.
Lieferumfang
1 Dose mit 850 g Kleber für PVC-beschichtetes Gewebe.
Häufig gestellte Fragen (FAQ)
1. Für welche Materialien ist der Kleber geeignet?
Der Kleber eignet sich besonders für PVC-beschichtete Gewebe, kann aber auch für Gummi, Leder, Holz, Kork, Papier, Textilien und Metalle verwendet werden.
2. Wie lange dauert die Aushärtung?
Der Klebstoff ist nach ca. 90 Minuten handfest und erreicht seine Endfestigkeit nach etwa 3 Tagen bei Raumtemperatur.
3. Kann der Kleber bei Wärme reaktiviert werden?
Ja, der Kleber ist thermisch reaktivierbar. Eine Reaktivierung kann bei etwa 80 °C erfolgen.
4. Welche Vorbereitung ist erforderlich?
Die zu verklebenden Oberflächen müssen staub- und fettfrei sein. Für optimale Haftung empfiehlt sich ein leichtes Anschleifen bei glatten Oberflächen.
5. Wie lange ist der Kleber haltbar?
Bei sachgerechter Lagerung (kühl, trocken, frostfrei) ist der Kleber mindestens 24 Monate haltbar.
Fazit
Der Kleber für PVC-beschichtetes Gewebe ist die ideale Lösung für alle Anwendungen im Lüftungs- und Anlagenbau, bei denen eine starke, elastische und langlebige Verbindung erforderlich ist. Er überzeugt durch seine einfache Verarbeitung, hohe Haftkraft und Beständigkeit – perfekt für professionelle Anwendungen.
Inhalt: 1 Stück (35,00 €* / 1 Stück)
Die elastische Verbindung 35/40/35 mm PVC ist ein flexibles Verbindungselement für den professionellen Luftkanal- und Anlagenbau. Sie dient als Schwingungs- und Schallentkopplung zwischen Luftkanal und Aggregat und ermöglicht eine dauerhaft luftdichte, elastische Verbindung zwischen Bauteilen.
Das Band besteht aus einem Polyestergewebe (PES) mit beidseitiger PVC-Beschichtung, eingefasst in zwei verzinkte Stahlblechränder. Diese Konstruktion bietet eine sehr gute mechanische Stabilität, hohe Dichtheit und gleichzeitig die notwendige Flexibilität, um Vibrationen aufzunehmen und Körperschall zu reduzieren. Durch den regelmäßig unterbrochenen Falz lässt sich die Verbindung leicht biegen, positionieren und verarbeiten – ideal für den schnellen Einbau auf der Baustelle oder in der Fertigung.
Technische Eigenschaften
- Bauform: 35/40/35 mm
- Material Gewebe: PES (Polyester) mit beidseitiger PVC-Beschichtung
- Blechstreifen: verzinktes Stahlblech, ca. 0,4 mm
- Temperaturbeständigkeit: ca. –30 °C bis +70 °C
- Farbe des Gewebes: Hellgrau
- Sehr gute Weiterreiß- und Reißfestigkeit
- Beständig gegen Fett, Öl, UV- und Ozoneinwirkung
- Silikonfrei und cadmiumfrei
- Dichtheitsklasse: in der Produktreihe für luftdichte Kanalverbindungen ausgelegt (für luftdichte Kompensatoren im Lüftungsbau)
- Hygienische Ausführung: für den Einsatz in RLT-/Lüftungsanlagen geeignet
- Lieferlänge pro Rolle: 25 m
Einsatzbereiche
Diese elastische Verbindung wird als flexibler Kompensator oder elastischer Stutzen eingesetzt. Sie dient zur Entkopplung zwischen Ventilatoren, Aggregaten, Lüftungsgeräten und Luftkanälen und reduziert Schwingungen sowie Körperschall. Gleichzeitig bleibt die Verbindung luftdicht und mechanisch belastbar.
- Luftkanalbau / Luftleitungsbau
- Zuluft- und Abluftanlagen
- RLT-Anlagen (Raumlufttechnik)
- Ventilatoranschlüsse und Gerätestutzen
- Aggregate mit Vibrationseintrag
Vorteile auf einen Blick
- Wirksame Schwingungs- und Geräuschentkopplung
- Dauerhaft luftdichte Verbindung zwischen Kanal und Gerät
- Einfaches Anpassen und Verarbeiten durch unterbrochenen Falz
- Hohe Beständigkeit gegen Öl, Fett, UV und Ozon
- Korrosionsgeschützte Blechfassung (verzinkt)
- Für professionelle Lüftungs- und Klimaanlagen geeignet
Montagehinweise
- Die elastische Verbindung wird zwischen Luftkanalflansch und Aggregatanschluss eingelegt.
- Die verzinkten Blechränder können genietet, verschraubt oder geclincht werden.
- Durch die flexible Gewebestrecke (40 mm Mittelteil) wird Bewegung aufgenommen und Körperschall entkoppelt.
- Die Verbindung sollte spannungsfrei eingebaut werden, um die Lebensdauer zu maximieren.
Lieferumfang
1 VPE = eine Rolle elastische Verbindung 35/40/35 mm PVC mit einer Gesamtlänge von 25 m.
Häufig gestellte Fragen (FAQ)
1. Wofür wird die elastische Verbindung eingesetzt?
Sie wird im Lüftungs- und Klimakanalbau als flexibler Stutzen verwendet, um Schwingungen und Geräusche zu reduzieren und gleichzeitig eine luftdichte Verbindung herzustellen.
2. Kann die Verbindung in RLT-/Klimaanlagen eingesetzt werden?
Ja, das PVC-beschichtete Polyestergewebe ist für typische Lüftungs- und RLT-Anwendungen geeignet und für den Einsatz an Ventilatoren, Geräten und Aggregaten ausgelegt.
3. Bis zu welchen Temperaturen ist das Material geeignet?
Die elastische Verbindung ist in einem Bereich von ca. –30 °C bis +70 °C einsetzbar und somit für die meisten Zuluft-/Abluft-Situationen geeignet.
4. Ist das Material beständig gegenüber Öl und Fett?
Ja, das PVC-beschichtete Gewebe ist beständig gegen Fett und Öl und zudem widerstandsfähig gegen UV- und Ozoneinwirkung.
5. Wie wird die elastische Verbindung montiert?
Die verzinkten Ränder werden mit dem Kanalflansch bzw. Geräteflansch verschraubt, vernietet oder geclincht. Durch den unterbrochenen Falz lässt sich das Band sehr leicht umformen, anlegen und sauber positionieren.
Fazit
Die elastische Verbindung 35/40/35 mm PVC ist die kompakte Lösung für dichte, flexible und langlebige Anschlüsse im Luftkanalbau. Sie entkoppelt Vibrationen, senkt Geräusche und unterstützt eine saubere, normgerechte Montage in professionellen Lüftungs- und Klimaanlagen.
Inhalt: 25 Meter (5,44 €* / 1 Meter)
Die elastische Verbindung 45/60/45 mm aus Glasfasergewebe mit Silikonbeschichtung wird als flexible und luftdichte Verbindung zwischen Luftkanälen und Aggregaten eingesetzt. Sie dient der Schwingungsentkopplung, reduziert Geräusche und sorgt für eine dauerhafte, sichere Abdichtung in Klima- und Lüftungsanlagen.
Das Gewebe besteht aus hochtemperaturbeständiger Glasfaser mit einer beidseitigen Silikonbeschichtung. Diese Materialkombination ist halogenfrei, temperaturbeständig und besonders elastisch. Die Verbindung ist mechanisch zwischen verzinkten Stahlblechrändern eingefasst und damit stabil, luftdicht und langlebig – ideal für den professionellen Einsatz im Luftkanalbau.
Anwendungsbereiche
- Flexible Verbindungselemente zwischen Luftkanälen und Geräten
- Zur Schwingungs- und Geräuschreduzierung in Lüftungsanlagen
- Geeignet für Klima-, Lüftungs- und Abluftsysteme
- Verwendung im industriellen und gewerblichen Anlagenbau
Technische Eigenschaften
- Abmessung: 45/60/45 mm
- Material: Glasfasergewebe, beidseitig Silikon-beschichtet
- Farbe: Grau
- Blecheinfassung: verzinkter Stahl, ca. 0,4 mm
- Temperaturbeständigkeit: –50 °C bis +200 °C
- Gewicht: ca. 0,438 kg/m
- Gestreckte Breite: 150 mm
- Halogenfrei und silikonbeschichtet beidseitig
- Zertifizierung: UL-gelistet (NFPA 701 / UL 181 Klasse 1)
- Liefereinheit: Rolle à 25 m (Palette à 1.400 m)
Besondere Merkmale
- Endlos als Rollenware lieferbar
- Sehr gute Elastizität und Luftdichtheit
- Hervorragende Alterungs- und Temperaturbeständigkeit
- Schwer entflammbar nach UL 181 / NFPA 701
- Geeignet für hygienische Anwendungen (VDI 6022-konform)
- Korrosions- und feuchtigkeitsresistent
Montagehinweise
- Die Verbindung wird zwischen Luftkanal und Aggregat montiert.
- Die Stahlbleche mit passendem Werkzeug in den Kanalfalz einarbeiten oder vernieten.
- Die Dichtflächen müssen sauber, trocken und frei von Öl oder Staub sein.
- Bei Bedarf kann eine zusätzliche Abdichtung mit PVC-Kleber oder Dichtmasse erfolgen.
Vorteile im Überblick
- Elastisch, temperaturbeständig und luftdicht
- Reduziert Schwingungen und Geräusche
- Hohe Beständigkeit gegen Alterung und Feuchtigkeit
- Halogenfrei und schwer entflammbar
- Langlebig und montagefreundlich
Häufig gestellte Fragen (FAQ)
1. Wofür wird die elastische Verbindung eingesetzt?
Sie dient als flexible Verbindung zwischen Luftkanälen und Geräten und verhindert die Übertragung von Schwingungen und Geräuschen.
2. Wie hitzebeständig ist das Material?
Die Kombination aus Glasfaser und Silikon ist von –50 °C bis +200 °C temperaturbeständig und eignet sich daher auch für anspruchsvolle Einsatzbereiche.
3. Ist das Produkt halogenfrei?
Ja, die Verbindung ist halogenfrei und somit ideal für Anwendungen mit erhöhten Brandschutz- und Umweltanforderungen geeignet.
4. Welche Luftdichtheitsklasse wird erreicht?
Die elastische Verbindung erfüllt die Anforderungen der Luftdichtheitsklasse C nach DIN EN 1507 und gewährleistet eine dauerhaft sichere Abdichtung.
5. Gibt es weitere Abmessungen?
Ja, elastische Verbindungen sind in verschiedenen Größen und Materialien erhältlich – z. B. Glas/PU oder PVC – je nach Temperatur- und Umgebungsanforderung.
Fazit
Die elastische Verbindung 45/60/45 mm Glasfaser/Silikon bietet höchste Sicherheit, Elastizität und Temperaturbeständigkeit für den professionellen Lüftungsbau. Sie ist halogenfrei, langlebig und erfüllt alle relevanten Brandschutz- und Hygienestandards – die ideale Lösung für moderne Lüftungssysteme.
Inhalt: 25 Meter (10,95 €* / 1 Meter)
Die elastische Verbindung 35/110/35 mm PVC ist eine leistungsfähige Lösung für den flexiblen Anschluss von Luftkanälen und Geräten im Lüftungsbau. Sie dient als elastische und luftdichte Verbindung zwischen Kanal und Aggregat und entkoppelt gleichzeitig effektiv Vibrationen und Körperschall.
Das Band besteht aus einem Polyestergewebe mit beidseitiger PVC-Beschichtung und ist entlang der Kanten mit verzinkten Stahlblechrändern eingefasst. Diese Kombination gewährleistet eine hohe mechanische Stabilität, gute Flexibilität und dauerhafte Dichtheit. Der häufig unterbrochene Falz erleichtert dabei das Formen und Anpassen des Bandes – ideal für schnelle Montage im Fertigungs- oder Baustellenbetrieb.
Technische Eigenschaften
- Bauform: 35/110/35 mm
- Material Gewebe: Polyester (PES) mit PVC-Beschichtung
- Blecheinrahmung: Stahlblech verzinkt (ca. 0,4 mm)
- Temperaturbeständigkeit: ca. –30 °C bis +70 °C
- Farbe: Hellgrau
- Beständigkeit gegen Öl, Fett, UV- und Ozoneinwirkung
- Dauerhaft elastisch – auch bei wechselnden Temperaturen und Belastungen
- Lieferlänge pro Rolle: 25 m
Einsatzbereiche
Diese elastische Verbindung wird eingesetzt im Bereich Luftkanalbau, RLT-Anlagen und Gerätetechnik, wo große Breiten erforderlich sind. Typische Anwendungen sind:
- Verbindung von Luftkanälen mit großen Öffnungen oder Geräten
- Stutzenanschlüsse bei Lüftungs- und Klimageräten
- Lüftungssysteme mit hoher Bewegungsaufnahme oder großen Querschnitten
- Anlagen mit Anforderungen an Schwingungs- und Schallentkopplung
Vorteile auf einen Blick
- Große Breite (110 mm Mittelteil) für hohe Flexibilität
- Luftdichte Verbindung – reduziert Leckagen und Energieverluste
- Mechanisch robust durch Metallfassung und hochwertiges Gewebe
- Einfache Montage dank biegbaren Falzbereichen
- Beständig gegen Umwelteinflüsse wie UV, Öl, Ozon und Temperaturschwankungen
- Ideal für den professionellen Einsatz im Lüftungs- und Anlagenbau
Montagehinweise
- Das Band zwischen Kanal- oder Gerätflansch und Gehäuse montieren.
- Die verzinkten Blechränder können genietet, verschraubt oder geclincht werden.
- Auf spannungsfreie Verlegung achten – keine Falten, keine Zugbelastung.
- Das mittlere Gewebestück erlaubt Bewegungsaufnahme, sorgt für Schwingungsentkopplung.
- Bei Außenmontage oder aggressiven Umgebungen auf korrosionsgeschütztes Zubehör achten.
Lieferumfang
1 VPE = eine Rolle elastische Verbindung 35/110/35 mm PVC mit einer Länge von 25 m.
Häufig gestellte Fragen (FAQ)
1. Wofür ist diese Breite 35/110/35 mm besonders geeignet?
Diese Version eignet sich besonders für Anwendungen mit größeren Querschnitten oder wo ein breites Band nötig ist, z. B. Geräte- oder Kanalanbindungen mit hoher Beweglichkeit.
2. Ist das Material für den Lüftungsbau geeignet?
Ja – das PVC-beschichtete Polyestergewebe ist für den Einsatz im Luftkanal- und Lüftungsbau ausgelegt und bietet gute Eigenschaften hinsichtlich Dichtheit und Flexibilität.
3. Welche Temperaturbereiche sind möglich?
Das Material ist typischerweise einsetzbar im Bereich von –30 °C bis +70 °C. Bei speziellen Anforderungen prüfen Sie bitte die Datenblatt-Angaben.
4. Ist das Band beständig gegen Öl, Fett und UV?
Ja – die Beschichtung und das Trägergewebe sind ausgelegt auf Beständigkeit gegenüber Öl, Fett, UV-Einwirkung und Ozon, wie es im Lüftungsbau häufig gefordert wird.
5. Kann ich andere Abmessungen dieser Verbindung wählen?
Ja – die Serie bietet mehrere Breiten und Bauhöhen. Für spezifische Anforderungen sprechen Sie uns einfach an.
Fazit
Die elastische Verbindung 35/110/35 mm PVC ist eine hochwertige, flexible und langlebige Lösung für den konstruktiven Luftkanal- & Anlagenbau. Sie verbindet große Bereiche sicher, reduziert Geräusche und Schwingungen und unterstützt eine luftdichte Montage – perfekt für den professionellen Lüftungsbau.
Inhalt: 25 Meter (5,54 €* / 1 Meter)
Die elastische Verbindung 45/60/45 mm PTFE (nicht brennbar) wird als flexible, luftdichte Verbindung zwischen Luftkanälen und Geräten eingesetzt. Sie dient der Schwingungsentkopplung, reduziert Vibrationen und verhindert die Übertragung von Geräuschen in Klima- und Lüftungsanlagen. Durch ihre nicht brennbare Ausführung ist sie besonders für Bereiche mit hohen Sicherheitsanforderungen geeignet.
Das Gewebe besteht aus hochtemperaturbeständigem Glasfasergewebe, einseitig mit PTFE (Polytetrafluorethylen) beschichtet. Die Verbindung ist antistatisch, chemisch hoch beständig und zeichnet sich durch eine außergewöhnliche Temperaturtoleranz von –72 °C bis +305 °C aus. Sie bietet eine hervorragende Luftdichtheit und Langlebigkeit, selbst bei aggressiven Umgebungsbedingungen.
Anwendungsbereiche
- Schwingungs- und geräuschdämpfende Verbindung zwischen Luftkanälen und Aggregaten
- Einsatz in klima-, lüftungs- und ablufttechnischen Anlagen
- Geeignet für Bereiche mit hohen Brandschutzanforderungen
- Verwendung in industriellen Lüftungssystemen mit aggressiven Medien
Technische Eigenschaften
- Abmessung: 45/60/45 mm
- Material: Glasfasergewebe, einseitig mit PTFE beschichtet (antistatisch)
- Farbe: Schwarz
- Blecheinfassung: verzinkter Stahl, Edelstahl 304 oder 316, Stärke 0,4 mm
- Temperaturbereich: –72 °C bis +305 °C
- Gewicht: ca. 540 g/m²
- Nahtfestigkeit: ≥ 30 kg / 100 mm
- Brandschutzklasse: DIN 4102 A2 (nicht brennbar)
- Oberflächenwiderstand: < 10⁶ Ohm (antistatisch)
- Liefereinheit: Rolle à 25 m
Besondere Merkmale
- Nicht brennbar gemäß DIN 4102 A2
- Hervorragende chemische Beständigkeit
- Sehr hohe Temperaturresistenz
- Antistatisch und halogenfrei
- Widerstandsfähig gegen Öle, Lösungsmittel, Ozon und UV-Strahlung
- Langlebig und wartungsarm
Montagehinweise
- Die elastische Verbindung wird zwischen Kanal und Gerät montiert.
- Die Naht wird im rechten Winkel nach außen gebogen und anschließend fixiert.
- Das Gewebe kann bei Bedarf punktgeschweißt oder vernietet werden.
- Zur Verbindung beider Enden kann ein PTFE-Kleber oder ein geeignetes Klebeband verwendet werden.
- Empfohlen wird ein Überlappungszuschlag von 5–6 cm.
Vorteile im Überblick
- Höchste Temperaturbeständigkeit bis +305 °C
- Nicht brennbar und halogenfrei
- Antistatisch und chemisch beständig
- Sehr gute Luftdichtheit
- Langlebig, stabil und montagefreundlich
Häufig gestellte Fragen (FAQ)
1. Ist die elastische Verbindung nicht brennbar?
Ja, die PTFE-Ausführung ist gemäß DIN 4102 A2 als nicht brennbar eingestuft und erfüllt höchste Brandschutzanforderungen.
2. Welche Temperaturen kann das Material aushalten?
Die Verbindung ist von –72 °C bis +305 °C dauerhaft temperaturbeständig und eignet sich daher für extreme Anwendungen.
3. Ist das Material elektrisch leitfähig?
Ja, das PTFE-Gewebe ist antistatisch mit einem Oberflächenwiderstand kleiner als 10⁶ Ohm auf der beschichteten Seite.
4. In welchen Bereichen wird das Produkt typischerweise eingesetzt?
Typische Einsatzbereiche sind Lüftungsanlagen, Abluftsysteme, industrielle Fertigungsumgebungen sowie Anlagen mit erhöhter Temperatur- oder Chemikalienbelastung.
5. Wie wird die Verbindung montiert?
Die elastische Verbindung wird mechanisch an den Kanalrändern befestigt. Die Gewebeflächen werden überlappt, punktverschweißt oder verklebt und anschließend luftdicht verschlossen.
Fazit
Die elastische Verbindung 45/60/45 mm PTFE (nicht brennbar) bietet maximale Sicherheit, Temperatur- und Chemikalienbeständigkeit. Sie ist ideal für den Einsatz in anspruchsvollen Lüftungs- und Industrieanlagen, wo Brandschutz, Langlebigkeit und Luftdichtheit entscheidend sind.
Inhalt: 25 Meter (25,79 €* / 1 Meter)
Die elastische Verbindung 45/60/45 mm PVC ist eine hochwertige Lösung zur Herstellung von flexiblen Stutzen und Kompensatoren im Luftkanal- und Anlagenbau. Sie sorgt für eine vibrations- und schallentkoppelte Verbindung zwischen Lüftungskomponenten und trägt damit zu einer langen Lebensdauer der gesamten Anlage bei.
Das Gewebe besteht aus Polyester (PES) mit beidseitiger PVC-Beschichtung und ist zwischen zwei verzinkten Stahlblechrändern mechanisch eingefasst. Diese Konstruktion gewährleistet hohe Stabilität, dauerhafte Luftdichtheit und hervorragende Flexibilität. Der Falz ist regelmäßig unterbrochen, um ein einfaches Biegen und Formen der Stutzen zu ermöglichen.
Technische Eigenschaften
- Trägergewebe: PES (Polyester)
- Beschichtung: PVC (Polyvinylchlorid)
- Materialstärke Blech: 0,4 mm verzinkt
- Temperaturbeständigkeit: –30 °C bis +70 °C
- Reißfestigkeit: Kette ≥ 130 daN/5 cm, Schuss ≥ 115 daN/5 cm
- Weiterreißfestigkeit: Kette ≥ 28 daN, Schuss ≥ 25 daN
- Brandschutzklasse: B2 nach DIN 4102 (normal entflammbar)
- Hygienische Eignung: VDI 6022 konform
- Dichtheitsklasse: C nach DIN EN 1507:2006 (TÜV Nord geprüft)
- Gestreckte Länge: 150 mm
- Gewicht: ca. 0,447 kg/m
- Farbe: Hellgrau
- Liefereinheit: Rolle à 25 m
Vorteile der elastischen Verbindung
- Hervorragende Dichtheit und Flexibilität
- Vibrations- und schalldämpfend
- Korrosionsbeständig dank verzinkter Blechfassung
- Beständig gegen Fett, Öl, UV- und Ozoneinwirkung
- Sehr gute mechanische Belastbarkeit
- Silikonfrei und cadmiumfrei
- Einfache Montage durch unterbrochene Falzstruktur
Einsatzbereiche
Die elastische Verbindung wird im Luftkanalbau, in RLT-Anlagen und bei Kompensatoren eingesetzt. Sie dient der Entkopplung von Schwingungen und Geräuschen zwischen Aggregaten und Kanälen und ermöglicht gleichzeitig eine flexible, dichte Verbindung.
Häufig gestellte Fragen (FAQ)
1. Wofür wird die elastische Verbindung eingesetzt?
Sie dient als flexibler Stutzen zwischen Ventilatoren, Aggregaten und Luftkanälen, um Schwingungen zu dämpfen und eine luftdichte Verbindung herzustellen.
2. Ist die Verbindung für hygienische Lüftungsanlagen geeignet?
Ja, das Material erfüllt die Anforderungen nach VDI 6022 und ist somit für RLT-Anlagen mit hohen hygienischen Standards zugelassen.
3. Wie wird die elastische Verbindung montiert?
Die Verbindung wird zwischen zwei Luftkanalflansche montiert und mit handelsüblichen Falz- oder Schraubverbindungen befestigt. Durch den unterbrochenen Falz lässt sich das Material leicht biegen und anpassen.
4. Wie beständig ist das Material gegen Umwelteinflüsse?
Das PVC-beschichtete Polyestergewebe ist UV-, ozon-, fett- und ölbeständig und behält seine Elastizität auch bei Temperaturwechseln.
5. Gibt es weitere Abmessungen?
Ja, die elastische Verbindung ist in verschiedenen Breiten und Bauhöhen erhältlich – z. B. 35/40/35, 45/100/45 oder 70/100/70 mm. Weitere Sondergrößen sind auf Anfrage lieferbar.
Fazit
Die dama-tec elastische Verbindung 45/60/45 mm PVC ist eine langlebige, dichte und flexible Lösung zur Schwingungsentkopplung im Luftkanalbau. Sie erfüllt die Anforderungen der VDI 6022 und Dichtheitsklasse C und ist damit ideal für professionelle Lüftungs- und Klimaanlagen geeignet.
Inhalt: 25 Meter (3,26 €* / 1 Meter)
Die elastische Verbindung 45/60/45 mm aus Polyester/PVC mit Edelstahlblech wird als flexible und luftdichte Verbindung zwischen Luftkanälen und Geräten eingesetzt. Sie dient der Schwingungsentkopplung, verhindert die Übertragung von Vibrationen und reduziert Geräusche in Lüftungs- und Klimaanlagen. Durch die hochwertige Kombination aus PVC-beschichtetem Polyestergewebe und Edelstahlblech ist sie langlebig, hygienisch und widerstandsfähig.
Das Gewebe ist einseitig PVC-beschichtet und zwischen zwei Edelstahlblechen (Werkstoff 1.4301, Stärke ca. 0,4 mm) eingefasst. Diese Konstruktion garantiert einen dauerhaft festen Halt und eine hervorragende Luftdichtheit. Der Falz ist in regelmäßigen Abständen unterbrochen, wodurch sich die Verbindung leicht biegen und formen lässt – ideal für den Einsatz im Kanalbau.
Anwendungsbereiche
- Schwingungs- und geräuschdämpfende Verbindung zwischen Lüftungskanälen und Aggregaten
- Verwendung in Klima- und Lüftungsanlagen gemäß VDI 6022
- Einsetzbar in Zuluft-, Abluft- und Fortluftsystemen
- Geeignet für Anlagen mit hohen hygienischen Anforderungen
Technische Eigenschaften
- Abmessung: 45/60/45 mm
- Material: Polyestergewebe (PES) mit einseitiger PVC-Beschichtung
- Blecheinfassung: Edelstahl 1.4301, ca. 0,4 mm
- Farbe: Hellgrau
- Temperaturbereich: –30 °C bis +70 °C
- Luftdichtheitsklasse: C gemäß DIN EN 1507
- Brandschutzklasse: B2 (normal entflammbar) nach DIN 4102
- Reißfestigkeit: Kette ≥ 130 daN / 5 cm, Schuss ≥ 115 daN / 5 cm
- Weiterreißfestigkeit: Kette ≥ 28 daN, Schuss ≥ 25 daN
- Gewicht: ca. 0,46 kg/m
- Liefereinheit: Rolle à 25 m
Besondere Merkmale
- Endlos als Rollenware lieferbar
- Sehr gute mechanische Widerstandskraft
- Beständig gegen UV-Strahlung, Ozon und Öle
- Halogenfrei, silikonfrei und frei von Cadmium
- Hygienisch unbedenklich gemäß VDI 6022
- Hohe Flexibilität durch unterbrochenen Falz
Montagehinweise
- Die elastische Verbindung wird zwischen Kanal und Gerät montiert.
- Die Naht nach außen biegen und anschließend mechanisch fixieren.
- Zur Abdichtung kann zusätzlich Dichtmittel oder Klebeband verwendet werden.
- Empfohlener Überlappungszuschlag: ca. 5–6 cm.
- Saubere, trockene Kontaktflächen verbessern die Dichtheit.
Vorteile im Überblick
- Luftdicht und vibrationsdämpfend
- Hygienisch gemäß VDI 6022
- Korrosionsbeständig durch Edelstahlrahmen
- Langlebig und robust bei Temperaturen bis +70 °C
- Einfache Verarbeitung und Anpassung an verschiedene Kanalformen
Häufig gestellte Fragen (FAQ)
1. Wofür wird die elastische Verbindung verwendet?
Sie dient der flexiblen und luftdichten Verbindung zwischen Luftkanälen und Geräten und reduziert Schwingungen sowie Geräuschübertragungen in Lüftungsanlagen.
2. Ist die Verbindung für hygienische Anwendungen geeignet?
Ja, das PVC-beschichtete Polyestergewebe erfüllt die Anforderungen der VDI 6022 und ist somit für raumlufttechnische Anlagen mit hohen Hygienestandards geeignet.
3. Wie hitzebeständig ist das Material?
Die Verbindung ist von –30 °C bis +70 °C dauerhaft temperaturbeständig.
4. Kann die Verbindung individuell zugeschnitten werden?
Ja, die elastische Verbindung wird als Rollenware geliefert und kann einfach auf die benötigte Länge zugeschnitten werden.
5. Welche Vorteile bietet die Edelstahl-Ausführung?
Der Edelstahlrahmen bietet hohe Korrosionsbeständigkeit, Stabilität und eine besonders dauerhafte Verbindung – ideal für anspruchsvolle Umgebungen.
Fazit
Die elastische Verbindung 45/60/45 mm Polyester/PVC mit Edelstahlblech ist eine langlebige, hygienische und flexible Lösung für den professionellen Lüftungsbau. Sie kombiniert hohe Luftdichtheit, einfache Montage und geprüfte Qualität – ideal für Klima- und Lüftungsanlagen im industriellen und gewerblichen Einsatz.
Inhalt: 25 Meter (17,60 €* / 1 Meter)
Die elastische Verbindung 45/100/45 mm PVC ist eine robuste und flexible Anschlusslösung im Lüftungs- und Anlagenbau. Sie verbindet Luftkanäle, Geräteanschlüsse oder Aggregate mit einem elastischen Band, das Bewegungen, Schwingungen und Geräusche wirkungsvoll entkoppelt – und gleichzeitig eine luftdichte Verbindung sicherstellt.
Das Produkt besteht aus einem Polyester-Gewebe mit beidseitiger PVC-Beschichtung, eingefasst in verzinkte Stahlblechränder. Diese Konstruktion gewährleistet eine stabile Rahmenfassung, eine elastische Mittelbahn sowie eine dauerhafte Dichtheit gegenüber Kondensat, Reinigungslösung oder Umgebungsfeuchte. Der regelmäßig unterbrochene Falz erleichtert das Biegen und Anpassen – ideal für Montage in Serienfertigung oder auf der Baustelle.
Technische Eigenschaften
- Bauform: 45/100/45 mm (Breite Mittelteil 100 mm)
- Material: Polyester-Gewebe (PES) mit PVC-Beschichtung
- Kantenrahmen: Stahlblech verzinkt, ca. 0,4 mm stark
- Temperaturbeständigkeit: circa –30 °C bis +70 °C
- Farbe Gewebe: Hellgrau
- Mechanische Eigenschaften: hohe Reiß- und Weiterreißfestigkeit
- Beständigkeit gegen Öl, Fett, UV- und Ozon‐Einwirkung
- Lieferlänge pro Rolle: 25 m
Einsatzbereiche
Diese elastische Verbindung eignet sich besonders für Anwendungen im Luftkanalbau, der Raumlufttechnik (RLT) und bei Geräteanschlüssen mit größerem Querschnitt. Sie ist ideal zur Montage zwischen Aggregaten und Kanälen, dort wo Bewegungen auftreten oder eine elastische, luftdichte Verbindung notwendig ist.
- Verbindung von Luftkanälen mit großflächigen Anschlüssen
- Stutzen zwischen Lüftungsgerät und Kanal
- RLT-Anlagen mit Vibrations- oder Körperschallanforderung
- Flächen mit hohem Durchfluss oder Bewegungspotenzial
Vorteile auf einen Blick
- Großzügige Breite (Mittelteil 100 mm) – vielseitige Anwendungsmöglichkeiten
- Luftdichte Verbindung – reduziert Lecks und Energieverluste
- Elastisch und schwingungsdämpfend – ideal für Geräteanschlüsse
- Korrosionsgeschützte Rahmenfassung (verzinktes Stahlblech)
- Beständig gegen Umwelteinflüsse wie UV, Fett, Ozon und Temperaturwechsel
- Einfach zu verarbeiten – Montagefreundlich auch bei komplexen Geometrien
Montagehinweise
- Die Verbindung zwischen Kanal- oder Geräteflansch einsetzen.
- Die verzinkten Blechränder können vernietet, verschraubt oder geclincht werden.
- Das Mittelteil darf nicht vorgespannt montiert werden – möglichst spannungsfrei verlegen.
- Zur optimalen Dichtheit und Lebensdauer Abstand zu scharfen Kanten und äußeren Belastungen beachten.
Lieferumfang
1 VPE = eine Rolle elastische Verbindung 45/100/45 mm PVC mit einer Länge von 25 m.
Häufig gestellte Fragen (FAQ)
1. Für welche Anwendungen ist die 45/100/45 mm Variante besonders geeignet?
Diese Variante mit Mittelteil von 100 mm ist optimal für größere Kanal- oder Geräteanschlüsse, bei denen eine breite Verbindung notwendig ist.
2. Ist das Material für den Lüftungsbau geeignet?
Ja – das Profil ist für professionelle Luftkanal- und Anlagenverbindungen ausgelegt und erfüllt die Anforderungen für luftdichte und elastische Anschlüsse.
3. In welchen Temperaturbereichen kann das Band eingesetzt werden?
Die Strecke ist typischerweise einsetzbar im Bereich von etwa –30 °C bis +70 °C, geeignet für gängige Lüftungs- und Klimaanwendungen.
4. Ist das Material beständig gegenüber Öl, Fett und UV?
Ja – das PVC-beschichtete Gewebe bietet eine hohe Beständigkeit gegen Öl, Fett, UV-Strahlung sowie Ozon, ideal bei industriellen Anforderungen.
5. Können Sondergrößen geliefert werden?
Ja – neben der Variante 45/100/45 mm stehen weitere Breiten und Bauhöhen der Serie zur Verfügung. Sondermaße sind auf Anfrage erhältlich.
Fazit
Die elastische Verbindung 45/100/45 mm PVC ist eine hochwertige, flexible und langlebige Lösung für den anspruchsvollen Luft- und Anlagenbau. Sie vereint luftdichte Verbindung, Schwingungs- und Geräuschentkopplung sowie Montagefreundlichkeit – optimal für professionelle Lüftungs- und Klimaanlagen.
Inhalt: 25 Meter (5,74 €* / 1 Meter)
Die elastische Verbindung 45/120/45 mm PVC ist eine ausgefeilte Anschlusslösung im Lüftungs- und Anlagenbau. Sie verbindet Luftkanäle, Aggregate oder Gerätetüllen mit einem elastischen Band, das Bewegungen, Schwingungen und Körperschall wirksam entkoppelt – und gleichzeitig eine zuverlässige, luftdichte Verbindung gewährleistet.
Die Konstruktion besteht aus einem Polyestergewebe (PES) mit beidseitiger PVC-Beschichtung, eingefasst durch verzinkte Stahlblechränder. Dieses Konzept ermöglicht eine hohe mechanische Stabilität, ausgezeichnete Dichtheit und flexible Verarbeitung – auch bei komplexen Geometrien. Dank der gestreckten Breite von 120 mm im Mittelteil lassen sich große Querschnitte und bewegte Verbindungsstellen optimal realisieren. Der unterbrochene Falz erlaubt einfaches Biegen und sauberes Anschließen.
Technische Eigenschaften
- Bauform: 45/120/45 mm
- Material: Polyestergewebe (PES) mit PVC-Beschichtung
- Einfassung: Verzinkte Stahlblechränder ca. 0,4 mm
- Temperaturbeständigkeit: ca. –30 °C bis +70 °C
- Farbe Gewebe: Hellgrau
- Beständigkeit gegen Öl, Fett, UV- und Ozoneinwirkung
- Silikonfrei und cadmiumfrei ausgeführt
- Dichtheitsklasse: geeignet für luftdichte Kanalanschlüsse (TÜV-geprüft) :contentReference[oaicite:0]{index=0}
- Brandschutz: normal entflammbar, DIN 4102 – B2 :contentReference[oaicite:1]{index=1}
- Lieferlänge pro Rolle: 25 m
Einsatzbereiche
Diese elastische Verbindung kommt vor allem dort zum Einsatz, wo große Querschnitte und flexible Anschlüsse gefragt sind – im Luftkanalbau, der Raumlufttechnik (RLT) sowie beim Geräteanschluss. Sie eignet sich besonders zur Verbindung von Kanälen mit Geräten, wo Bewegungen auftreten oder eine elastische und dennoch luftdichte Lösung erforderlich ist.
- Verbindung von Luftkanälen mit großem Querschnitt
- Stutzenanschluss zwischen Lüftungsgerät und Kanal
- RLT-Anlagen mit hohen Anforderungen an Schwingungs- und Geräuschentkopplung
- Industrie- und Gewerbelüftung mit bewegten Anschlussstellen
Vorteile im Überblick
- Extra breite Mittelbahn (120 mm) für große Anschlussflächen
- Elastisch und luftdicht – reduziert Leckagen und optimiert Energieeffizienz
- Robuste Metallfassung mit hochwertigem Gewebe sorgt für Langlebigkeit
- Einfache Verarbeitung dank biegbarer Falzzone und montagerfreundlichem Aufbau
- Beständig gegenüber UV-Strahlung, Öl, Fett und Ozon – geeignet für anspruchsvolle Umgebungen
Montagehinweise
- Die Verbindung zwischen Kanal- oder Geräteflansch einsetzen.
- Die verzinkten Blechränder können verschraubt, vernietet oder geclincht werden.
- Das Mittelteil darf nicht vorgespannt montiert werden – spannungsfrei verlegen.
- Für optimale Dichtheit sorgen saubere Flansche, keine scharfen Kanten und ausreichende Überlappung.
Lieferumfang
1 VPE = eine Rolle elastische Verbindung 45/120/45 mm PVC mit einer Länge von 25 m.
Häufig gestellte Fragen (FAQ)
1. Wofür ist die Variante 45/120/45 mm besonders geeignet?
Diese Version mit Mittelteil von 120 mm Breite eignet sich optimal für große Anschlussflächen oder Geräte, bei denen eine breite Verbindung erforderlich ist.
2. Erfüllt das Material die Anforderungen im Lüftungsbau?
Ja – die Ausführung ist für den professionellen Luftkanal- und Anlagenbau geeignet und bietet hohe Leistungsmerkmale hinsichtlich Dichtheit, Elastizität und Beständigkeit.
3. Welche Temperaturbereiche sind möglich?
Das Band ist typischerweise einsetzbar im Bereich von etwa –30 °C bis +70 °C.
4. Ist das Material resistent gegenüber Umwelt- und Montagebedingungen?
Ja – das PVC-beschichtete Gewebe ist beständig gegen Öl, Fett, UV, Ozon und in Kombination mit der verzinkten Blechfassung auch für industrielle Umgebungen geeignet.
5. Gibt es weitere Abmessungen oder Sondergrößen?
Ja – neben der 45/120/45 mm-Variante gibt es weitere Breiten und Bauhöhen der Serie. Sondergrößen sind auf Anfrage erhältlich.
Fazit
Die elastische Verbindung 45/120/45 mm PVC ist die ideale Lösung für große Anschlussflächen im Luftkanal- und Anlagenbau: Sie gewährleistet elastischen, luftdichten und montagefreundlichen Anschluss – perfekt für anspruchsvolle Lüftungs- und Klimaanwendungen.
Inhalt: 25 Meter (4,15 €* / 1 Meter)
Die elastische Verbindung 45/120/45 mm B1 besteht aus einem beidseitig PVC-beschichteten Polyestergewebe, das zwischen zwei verzinkten Stahlblechrändern mechanisch eingefasst ist. Sie dient zur Herstellung von elastischen Stutzen und Gewebekompensatoren in Lüftungsanlagen und sorgt für eine dauerhaft luftdichte, flexible Verbindung zwischen Luftkanälen oder Aggregaten.
Durch die spezielle Konstruktion mit unterbrochenem Falz lässt sich das Band einfach biegen und formen, wodurch eine schnelle Verarbeitung auch bei komplexen Kanalgeometrien möglich ist. Das Material erfüllt die Brandschutzklasse B1 nach DIN 4102 und ist gemäß VDI 6022, Blatt 1 für den hygienischen Einsatz in RLT-Anlagen geeignet.
Technische Eigenschaften
- Abmessung: 45/120/45 mm (gestreckte Länge: 210 mm)
- Material: Polyestergewebe (PES), beidseitig PVC-beschichtet
- Blecheinfassung: Stahl, verzinkt, 0,4 mm
- Temperaturbeständigkeit: –30 °C bis +70 °C
- Brandschutzklasse: B1 (schwer entflammbar) gemäß DIN 4102
- Dichtheitsklasse: C gemäß DIN EN 1507:2006 (TÜV geprüft)
- UV-, Ozon-, Fett- und Ölbeständig
- Sehr gute mechanische Widerstandskraft, silikonfrei und cadmiumfrei
- Hygienezertifiziert nach VDI 6022 – mikrobiologisch unbedenklich
Anwendungsbereiche
Die elastische Verbindung wird zur Kompensation von Schwingungen, Schall und Bewegungen in Luftleitungen eingesetzt. Sie ist besonders geeignet für:
- Luftkanäle und Lüftungsgeräte
- Zuluft- und Abluftanlagen
- Klimageräte, Ventilatoren und Aggregatanschlüsse
- RLT-Anlagen mit hohen Hygieneanforderungen
Vorteile
- Schwerentflammbar (B1) nach DIN 4102
- Hygienisch geprüft gemäß VDI 6022
- Dauerhaft luftdicht und mechanisch belastbar
- Beständig gegen UV, Ozon, Fette und Öle
- Einfach formbar durch unterbrochenen Falz
- Langlebig, silikonfrei und cadmiumfrei
Lieferumfang
1 Rolle elastische Verbindung 45/120/45 mm B1 mit 50 m Länge. Weitere Größen (z. B. 45/60/45 mm) sind auf Anfrage erhältlich.
Häufig gestellte Fragen (FAQ)
1. Wofür wird die elastische Verbindung eingesetzt?
Sie dient als flexibles Verbindungselement zwischen Luftkanälen oder Geräten, um Schwingungen, Schall und Bewegungen auszugleichen und eine luftdichte Verbindung sicherzustellen.
2. Ist das Material schwerentflammbar?
Ja – das Gewebe erfüllt die Brandschutzklasse B1 nach DIN 4102 und ist somit schwerentflammbar.
3. Ist das Produkt für hygienische Lüftungsanlagen geeignet?
Ja, die elastische Verbindung erfüllt die Anforderungen der VDI 6022 und kann in RLT-Anlagen mit hohen Hygieneanforderungen eingesetzt werden.
4. Wie erfolgt die Montage?
Das Band wird zwischen Kanal und Aggregat montiert, wobei die Blechränder verschraubt, genietet oder geclincht werden. Durch den unterbrochenen Falz lässt sich das Band leicht biegen und anpassen.
5. Welche Temperaturen verträgt das Material?
Das Material ist von –30 °C bis +70 °C temperaturbeständig und damit für die meisten Klima- und Lüftungsanwendungen geeignet.
Fazit
Die elastische Verbindung 45/120/45 mm B1 ist ein vielseitiges, sicheres und langlebiges Verbindungselement für den professionellen Luftkanalbau. Sie kombiniert hohe Dichtheit, Flexibilität und Brandschutz mit geprüfter Hygiene gemäß VDI 6022 – ideal für den Einsatz in modernen RLT-Anlagen.
Inhalt: 50 Meter (5,60 €* / 1 Meter)
