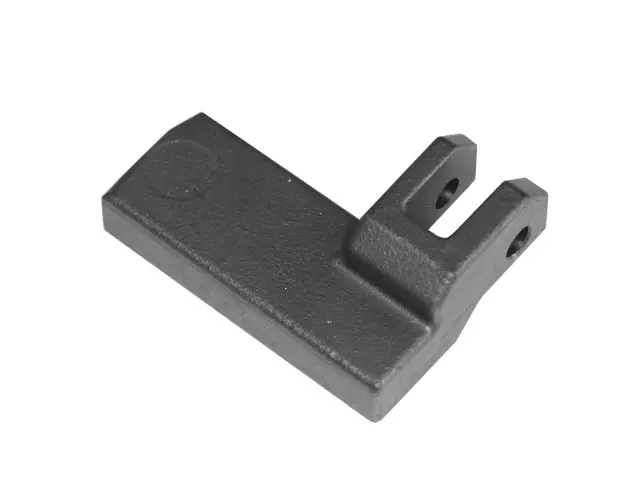

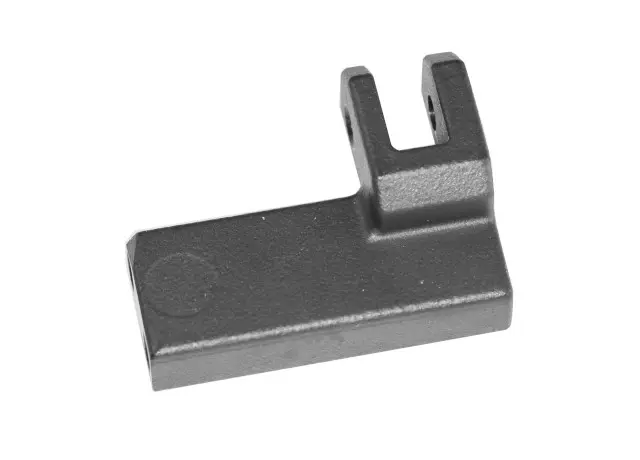

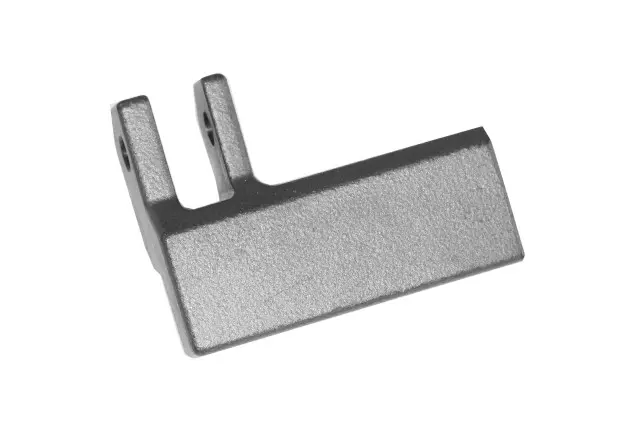

WHEEL SUPPORT – Halterung für Vorschließen am beweglichen Kiefer
89,09 €*
Sofort verfügbar, Lieferzeit: 3-10 Tage
Produktinformationen "WHEEL SUPPORT – Halterung für Vorschließen am beweglichen Kiefer"
Der Wheel Support wird am beweglichen Kiefer montiert und dient als Anschlag für den Schließvorgang des beweglichen Kiefers.
Besondere Eigenschaften
- Originalbezeichnung: WHEEL SUPPORT
- Artikelnummer: MRC39242212665
- Abgabeeinheit: 1 Stück
| Maschinentyp: | Ersatzteil |
|---|---|
| Versandart: | Paketversand |
