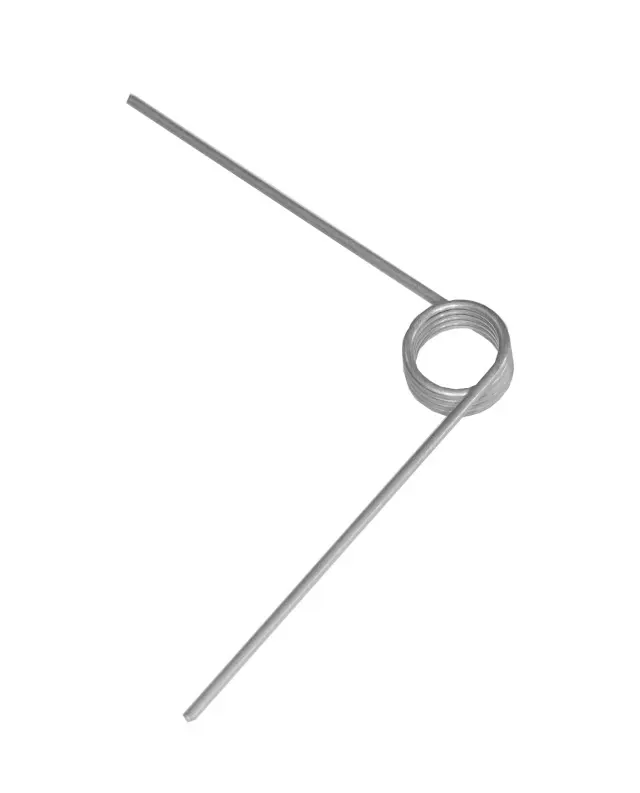

SPRING 0X0X IP Feder für Auslöser

Die Clinchzange RIVCLINCH 0404 IP V3 AL AERO NK wird zur Verbindung von Blechen ohne Zusatzmaterial eingesetzt. Sie wird insbesondere bei der Produktion von Luftkanälen verwendet. Die Clinchmaschine kann mit unterschiedlichen Werkzeugen ausgestattet werden und eignet sich je nach eingesetzter Werkzeugkombination für die Verarbeitung unterschiedlicher Blechstärken sowie Materialien.

Insbesondere bei der Produktion von Luftkanälen ist die erreichte Dichtheitsklasse ein wichtiger Faktor. Der erzeugte Clinchpunkt ist vom TÜV Nord nach Dichtheitsklasse D (DIN 1507:2006) zertifiziert.

Vorteile der Clinchtechnik

• Einfach in der Bedienung – kein Rauch, keine Funken
• Keine Korrosionsprobleme
• Sonderwerkzeug für gasdichte Verbindungen verfügbar
• Schneller Betrieb durch seitliches Verschieben
• Große Öffnung mit sicherem Vorhub und automatischem Schnellverschluss des Arbeitskopfes
• Schnelle Eckbearbeitung durch integrierten Drehring
• sehr hohe Standzeit der Werkzeuge

Technische Daten

• Gewicht des Arbeitskopfes: 5,2 kg
• Schließkraft: 35 kN
• Zykluszeit: 0,5 – 0,9 Sekunden
• Arbeitshub: 7 mm
• Backenöffnung: 34 mm
• Backentiefe: 45 mm
• Standardmäßig mit rechteckigem Fügepunkt für Mehrschichtverbindungen (3+) ausgestattet

Allgemeine Informationen zur Clinchtechnik:

Clinchen, auch Durchsetzfügen genannt, ist ein Verfahren zur niet- und schraubenlosen Verbindung von Metallblechen mittels örtlicher Kaltverformung. Es erzeugt ein Ineinandergreifen von zwei oder mehreren Metallschichten. Lackierte oder beschichtete Metallbleche können mit diesem Verfahren ebenfalls ohne Beschädigung der Oberflächenbearbeitung zusammengefügt werden. Die Rivclinch-Technik ist ein kostengünstiges, umweltfreundliches Verfahren zur Verbindung von Stahl- und Edelstahlblechen, wie auch von Aluminium und/oder Nichteisenmetallen.

RIVCLINCH 0404
IP V3 AL AERO 90

mit Kieferöffnung nach unten
MRC0404AERO90
1 Stück

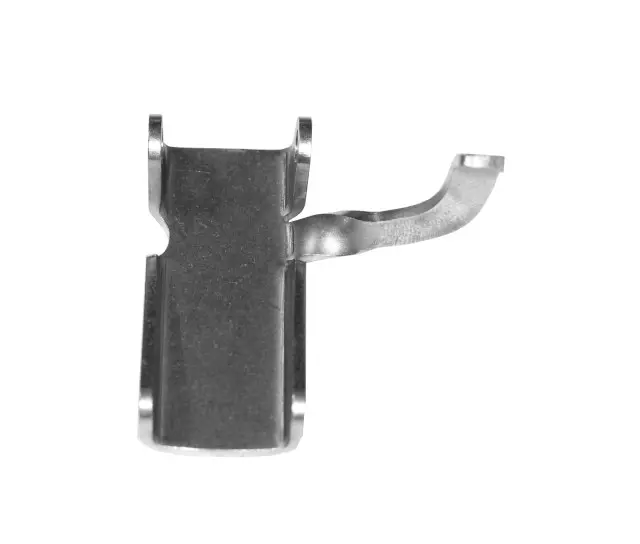

Der Trigger 0404 IP sorgt als Auslösehebel für das Auslösen des eigentlichen Clinchvorgangs.

Besondere Eigenschaften

• Originalbezeichnung: Trigger 0404 IP
• Artikelnummer: MRC39242212899 (alte Artikelnummer: 39242212635)
• Abgabeeinheit: 1 Stück

Die Matrize ST 432 (14 J 00 150 00 (MS)) wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,0 mm zu verarbeiten.

Besondere Eigenschaften

• Originalbezeichnung: DIE ST432 14 J 00 150 00 (MS)
• Artikelnummer: MRC39242719206 (alte Artikelnr.: MRC39242719203)
• Abgabeeinheit: 1 Stück

Hauptschalldämpfer für die Clinchzange 0404 IP AERO. Der Schalldämpfer sollte regelmäßig erneuert werden um eine hohe Arbeitsgeschwindigkeit der Maschine sicher zu stellen. Die Maschine sollte nicht mit einem beschädigten Schalldämpfer betrieben werden.

Besondere Eigenschaften

• Originalbezeichnung: Air Silencer
• Artikelnummer: MRC39242551856
• Abgabeeinheit: 1 Stück
