RIVCLINCH 4006 P50 PASS
Standclinchmaschine zur Produktion von Luftkanälen und anderem vom Typ RIVCLINCH 4006 P50 PASS. Schnelle Arbeitszeit und einfaches Bedienen.
Die Mehrzweck-Clinchmaschine RIVCLINCH 4006 P50 PASS V1 dient zum Verbinden von zwei- oder mehrlagigen Blechen ohne Zusatzmaterial. Sie zeichnet sich durch ein exzellentes Preis-Leistungs-Verhältnis aus.
Die Clinchverbindung entsteht durch das plastische Verformen des Materials, das zwischen Stempel und Matrize zusammengedrückt wird. Die Verbindung entsteht, wenn das Material seitlich durch die Matrizenwände abfließt.
Das Ergebnis ist eine qualitativ hochwertige Verbindung – ohne Verbrauchsmaterialien wie Schrauben oder Nieten und ohne Beeinträchtigung der Beschichtung. Eine aufwändige Nachbearbeitung, wie sie bei Schweißverbindungen nötig ist, entfällt vollständig.
Vorteile der Clinchtechnik
- Einfach in der Bedienung – kein Rauch, keine Funken
- Keine Korrosionsprobleme
- Sonderwerkzeug für gasdichte Verbindungen verfügbar
- Schneller Betrieb durch seitliches Verschieben
- Große Öffnung mit sicherem Vorhub und automatischem Schnellverschluss des Arbeitskopfes
- Sehr schnelle Drehung um Ecken durch den eingebauten Drehring
- Sehr hohe Lebensdauer der Werkzeuge

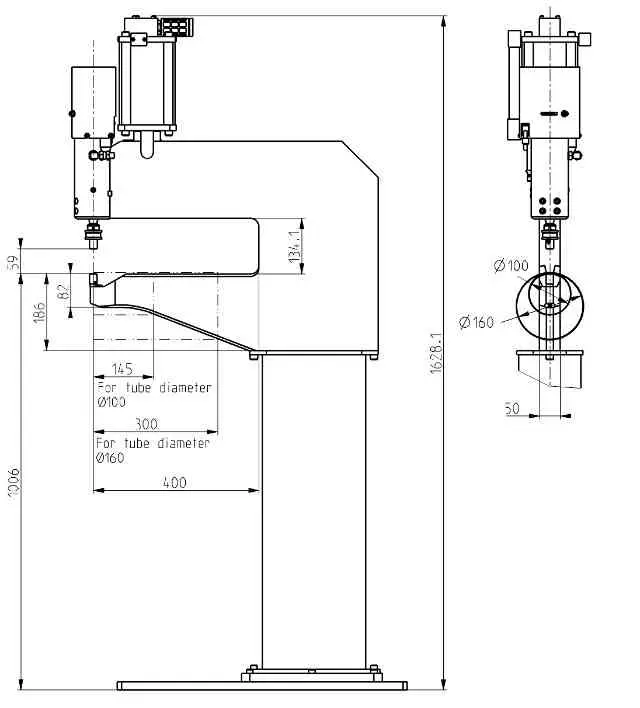

Technische Daten
- Gewicht: 210 kg
- Druckluftanschluss: 6 bar
- Schließkraft bei 6 bar: 35 / 50 kN
- Zykluszeit: 1,0 – 1,2 Sekunden
- Arbeitshub: 8 mm
- Vorhub (passiv): 52 mm
- Rahmentiefe C-Rahmen: 400 mm
- Max. Blechstärke Weichstahl: 4 mm
- Max. Blechstärke Aluminium: 5 mm
- Max. Blechstärke Edelstahl: 3 mm
- Auslieferungszustand: Die Maschine wird komplett und gebrauchsfertig geliefert. Ein einfacher 6 bar Druckluftanschluss ist ausreichend.
Besonderheiten der Clinchmaschine
Die Maschine ist mit dem einzigartigen Passive Approach Stroke System (PASS, passiver Vorhub) ausgestattet. Es besteht aus einem separaten Fußschalter für den Vorhub, der mit geringer Kraft gefahren wird und ermöglicht die Zugänglichkeit für bis zu 60 mm hohe Werkstücke.
Bei abgesenktem Kolben liegt der verbleibende Zustellhub unter 8 mm. Mithilfe des zweiten Fußschalters kann der Clinchvorgang mit voller Kraft ausgelöst werden.
Zusätzlich zum Sicherheitsaspekt erleichtert das PASS-System die exakte Positionierung des Werkzeugs in der Fügezone vor dem eigentlichen Clinchen und gestattet die Herstellung mehrerer Verbindungen bei voller Geschwindigkeit ohne Öffnen des Vorhubs bei jedem Clinchvorgang.
Optional kann der Arbeitszyklus automatisch über einen optimierten Zykluscontroller (OCC) überwacht werden.
Breites Anwendungsspektrum
Ein breites Spektrum patentierter RIVCLINCH-Werkzeuge ist für diese Maschine lieferbar und gestattet die Verbindung dünner wie auch dicker Materialien mit einer Gesamtstärke bis zu 4 mm bei den meisten Materialkombinationen wie z.B. Weichstahl, Aluminium und Kupfer.
Mit der langen, dünnen unteren Backe eignet sich das Gerät für ein breites Spektrum von Anwendungen zum Verbinden von Metallteilen in den Bereichen Bau, HLK, Haushaltsgeräte, Fahrzeuge, Möbel, Elektrotechnik u.v.m.
Häufig gestellte Fragen (FAQ)
1. Wofür wird die Clinchmaschine eingesetzt?
Die Mehrzweck-Clinchmaschine wird insbesondere zur Produktion von Luftkanälen sowie generell zum mechanischen Verbinden von Blechen mittels Kaltumformung eingesetzt – ganz ohne Schweißen, Nieten oder Schrauben. Sie eignet sich ideal für Serienfertigung und wiederkehrende Produktionsaufgaben, bei denen Präzision und Geschwindigkeit gefordert sind.
2. Ist die Verbindung luftdicht für Lüftungskanäle?
Ja, die Clinchverbindungen sind luftdicht gemäß DIN 1507:2006 und erfüllen die Anforderungen für Luftdichtheitsklasse D. Damit ist das Gerät hervorragend für den Luftkanalbau geeignet.
3. Welche Materialien und Materialstärken lassen sich verarbeiten?
- Baustahl: bis ca. 4,0 mm
- Aluminium: bis ca. 5,0 mm
- Edelstahl: bis ca. 3,0 mm
Auch Materialkombinationen und beschichtete Bleche sind problemlos möglich.
4. Welche technischen Daten hat die Rivclinch 4006 P50 PASS V1?
- Betriebsdruck: 6 bar
- Presskraft: ca. 35 / 50 kN
- Hub (Arbeitsweg): 8 mm
- Zykluszeit: ca. 1,0 – 1,2 Sekunden
- Öffnungsweite: bis 60 mm
- Ausladung (Backentiefe): bis 400 mm (modellabhängig)
- Gesamtgewicht: ca. 230 kg
5. Was unterscheidet die Maschine von Hand-Clinchzangen?
- Deutlich höhere Fügekraft (bis 50 kN)
- Große Öffnungsweite und Arbeitsreichweite
- Fußpedal-Bedienung für freies Arbeiten mit beiden Händen
- Konstante Qualität auch bei Serienfertigung
6. Wie sicher und zuverlässig ist der Clinchprozess?
Der Clinchprozess ist reproduzierbar und kontrollierbar. Da keine Hitze oder Zusatzmaterialien verwendet werden, bleibt die Materialstruktur unverändert. Oberflächen und Beschichtungen werden nicht beschädigt, und die Verbindung ist dauerfest und korrosionsbeständig.
7. Welche Vorteile bietet die Clinchtechnologie?
- Keine Nieten, Schrauben oder Klebstoffe erforderlich
- Keine Wärmeeinbringung – kein Verzug, kein Abbrand
- Sehr kurze Zykluszeiten – unter 1 Sekunde pro Verbindung
- Geringe Lärmemission und kein Funkenflug
- Energieeffizient und wartungsarm
8. Welche Werkzeuge und Zubehörteile sind verfügbar?
- Werkzeugsätze (Stempel und Matrize) für unterschiedliche Materialien
- Rotationsring und Balancer
- Druckluft-Wartungseinheit
- Clinch-Zyklusmonitor für Prozessüberwachung
9. Wie erfolgt die Wartung und Pflege?
- Regelmäßige Schmierung beweglicher Teile
- Kontrolle von Stempel und Matrize auf Verschleiß
- Verwendung sauberer, trockener Druckluft
- Reinigung der Filter- und Steuerluftleitungen
Bei sachgemäßer Pflege sind lange Standzeiten und konstante Fügeleistungen gewährleistet.
10. Welche Einsatzbereiche sind typisch?
- Luftkanalbau und Lüftungstechnik
- Metallbau und Gehäusefertigung
- Serienproduktion von Baugruppen aus Feinblech
- Verbindung von verzinkten oder beschichteten Blechen
11. Wie schnell erfolgt die Lieferung und wer unterstützt bei Fragen?
Bei Lagerverfügbarkeit erfolgt der Versand in der Regel innerhalb von 1 – 3 Werktagen.
Unser Fachteam berät Sie gerne bei Auswahl, Anwendung und Ersatzteilen:
Inhalt: 1 Stück (14.500,00 €* / 1 Stück)
Die Mehrzweck-Clinchmaschine RIVCLINCH 4006 P50 PASS V2 ist für das Verbinden von zwei- oder mehrlagigen Blechen ohne Zusatzmaterial ausgelegt. Sie kombiniert zuverlässige Fügetechnik mit einem starken Preis-Leistungs-Verhältnis – ideal für effiziente Serienprozesse.
Die Clinchverbindung wird durch plastische Umformung erzeugt: Das Material wird zwischen Stempel und Matrize zusammengepresst und fließt kontrolliert seitlich entlang der Matrizenwände. So entsteht eine formschlüssige Verbindung mit konstant hoher Qualität.
Das Ergebnis ist eine robuste, reproduzierbare Verbindung, ganz ohne Verbrauchsmaterialien wie Schrauben oder Nieten und ohne Beeinträchtigung von Oberflächen oder Beschichtungen. Auch eine aufwändige Nachbearbeitung, wie sie bei Schweißverbindungen häufig erforderlich ist, entfällt.
Vorteile der Clinchtechnik
- Intuitiv in der Bedienung – kein Rauch, keine Funken
- Keine Korrosionsprobleme durch Wärmeeintrag
- Sonderwerkzeug für gasdichte Verbindungen verfügbar
- Schneller Betrieb durch seitliches Verschieben
- Große Öffnung mit sicherem Vorhub und automatischem Schnellverschluss des Arbeitskopfes
- Sehr schnelle Drehung um Ecken durch den eingebauten Drehring
- Sehr hohe Lebensdauer der Werkzeuge
Technische Daten
- Gewicht: 210 kg
- Druckluftanschluss: 6 bar
- Schließkraft bei 6 bar: 35 / 50 kN
- Zykluszeit: 1,0 – 1,2 Sekunden
- Arbeitshub: 8 mm
- Vorhub (passiv): 52 mm
- Rahmentiefe C-Rahmen: 400 mm
- Max. Blechstärke Weichstahl: 4 mm
- Max. Blechstärke Aluminium: 5 mm
- Max. Blechstärke Edelstahl: 3 mm
- Auslieferungszustand: Die Maschine wird komplett und gebrauchsfertig geliefert. Ein einfacher 6 bar Druckluftanschluss ist ausreichend.
Besonderheiten der Clinchmaschine
Die RIVCLINCH 4006 P50 PASS V2 verfügt über das bewährte Passive Approach Stroke System (PASS, passiver Vorhub). Dabei wird der Vorhub über einen separaten Fußschalter mit geringer Kraft gefahren und ermöglicht eine sehr gute Zugänglichkeit – auch bei Werkstückhöhen bis zu 60 mm.
Bei abgesenktem Kolben liegt der verbleibende Zustellhub unter 8 mm. Über den zweiten Fußschalter kann der Clinchvorgang anschließend mit voller Kraft ausgelöst werden.
Zusätzlich zum Sicherheitsaspekt vereinfacht das PASS-System die präzise Positionierung des Werkzeugs in der Fügezone. Zudem lassen sich mehrere Verbindungen bei voller Geschwindigkeit herstellen, ohne den Vorhub bei jedem Clinchvorgang erneut öffnen zu müssen.
Neu bei der V2 ist eine leicht angepasste Geometrie am C-Bügel, die die Handhabung in bestimmten Anwendungssituationen weiter unterstützt – ohne das bewährte Funktionsprinzip der Maschine zu verändern.
Optional kann der Arbeitszyklus automatisch über einen optimierten Zykluscontroller (OCC) überwacht werden.
Breites Anwendungsspektrum
Für diese Maschine ist ein breites Spektrum patentierter RIVCLINCH-Werkzeuge erhältlich. Damit lassen sich dünne wie auch dickere Materialien verbinden – bei den meisten Materialkombinationen wie z.B. Weichstahl, Aluminium und Kupfer – mit einer Gesamtstärke bis zu 4 mm.
Dank der langen, schlanken unteren Backe eignet sich das Gerät für zahlreiche Anwendungen zum Verbinden von Metallteilen, u.a. in den Bereichen Bau, HLK, Haushaltsgeräte, Fahrzeuge, Möbel, Elektrotechnik u.v.m.
Häufig gestellte Fragen (FAQ)
1. Wofür wird die Clinchmaschine eingesetzt?
Die Mehrzweck-Clinchmaschine wird besonders für die Fertigung von Luftkanälen sowie allgemein zum mechanischen Verbinden von Blechen mittels Kaltumformung eingesetzt – ohne Schweißen, Nieten oder Schrauben. Sie ist optimal für Serienfertigung und wiederkehrende Produktionsaufgaben, bei denen Taktzeit und Prozesssicherheit im Fokus stehen.
2. Ist die Verbindung luftdicht für Lüftungskanäle?
Ja, die Clinchverbindungen sind luftdicht gemäß DIN 1507:2006 und erfüllen die Anforderungen für Luftdichtheitsklasse D. Damit ist das Gerät sehr gut für den Luftkanalbau geeignet.
3. Welche Materialien und Materialstärken lassen sich verarbeiten?
- Baustahl: bis ca. 4,0 mm
- Aluminium: bis ca. 5,0 mm
- Edelstahl: bis ca. 3,0 mm
Auch Materialkombinationen sowie beschichtete oder verzinkte Bleche können verarbeitet werden.
4. Welche technischen Daten hat die Rivclinch 4006 P50 PASS V2?
- Betriebsdruck: 6 bar
- Presskraft: ca. 35 / 50 kN
- Hub (Arbeitsweg): 8 mm
- Zykluszeit: ca. 1,0 – 1,2 Sekunden
- Öffnungsweite: bis 60 mm
- Ausladung (Backentiefe): bis 400 mm (modellabhängig)
- Gesamtgewicht: ca. 230 kg
- Hinweis: Die V2 besitzt eine leicht geänderte Geometrie am C-Bügel.
5. Was unterscheidet die Maschine von Hand-Clinchzangen?
- Deutlich höhere Fügekraft (bis 50 kN)
- Große Öffnungsweite und Arbeitsreichweite
- Fußpedal-Bedienung für freies Arbeiten mit beiden Händen
- Konstante Qualität auch bei Serienfertigung
6. Wie sicher und zuverlässig ist der Clinchprozess?
Der Clinchprozess ist reproduzierbar und kontrollierbar. Da weder Hitze noch Zusatzmaterialien erforderlich sind, bleibt die Materialstruktur unverändert. Oberflächen und Beschichtungen werden geschont, und die Verbindung ist dauerfest und korrosionsbeständig.
7. Welche Vorteile bietet die Clinchtechnologie?
- Keine Nieten, Schrauben oder Klebstoffe erforderlich
- Keine Wärmeeinbringung – kein Verzug, kein Abbrand
- Sehr kurze Zykluszeiten – unter 1 Sekunde pro Verbindung
- Geringe Lärmemission und kein Funkenflug
- Energieeffizient und wartungsarm
8. Welche Werkzeuge und Zubehörteile sind verfügbar?
- Werkzeugsätze (Stempel und Matrize) für unterschiedliche Materialien
- Rotationsring und Balancer
- Druckluft-Wartungseinheit
- Clinch-Zyklusmonitor für Prozessüberwachung
9. Wie erfolgt die Wartung und Pflege?
- Regelmäßige Schmierung beweglicher Teile
- Kontrolle von Stempel und Matrize auf Verschleiß
- Verwendung sauberer, trockener Druckluft
- Reinigung der Filter- und Steuerluftleitungen
Bei sachgemäßer Pflege sind lange Standzeiten und konstante Fügeleistungen gewährleistet.
10. Welche Einsatzbereiche sind typisch?
- Luftkanalbau und Lüftungstechnik
- Metallbau und Gehäuseferti
Inhalt: 1 Stück (15.620,00 €* / 1 Stück)
