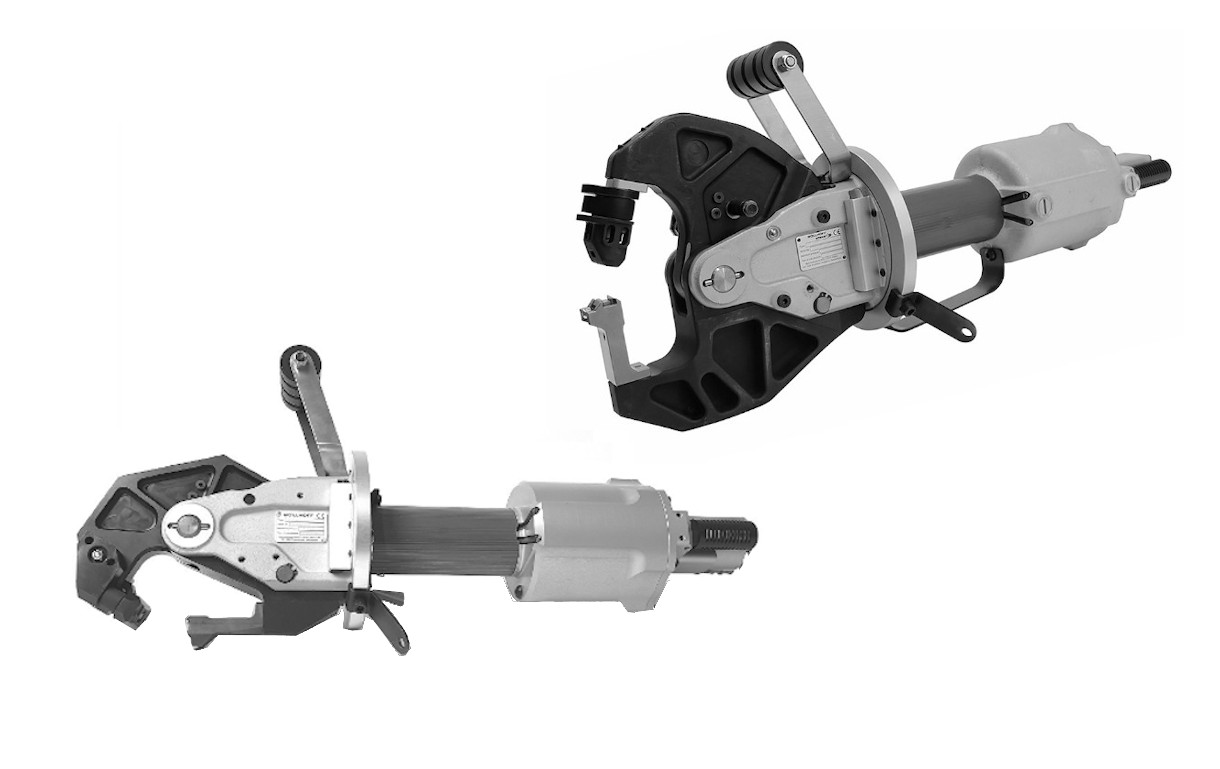

RIVCLINCH 0404 IP AERO Böllhoff Attexor

RIVCLINCH 0404
IP V3 AL AERO 90

mit Kieferöffnung nach unten
MRC0404AERO90
1 Stück

Hauptschalldämpfer für die Clinchzange 0404 IP AERO. Der Schalldämpfer sollte regelmäßig erneuert werden um eine hohe Arbeitsgeschwindigkeit der Maschine sicher zu stellen. Die Maschine sollte nicht mit einem beschädigten Schalldämpfer betrieben werden.

Besondere Eigenschaften

• Originalbezeichnung: Air Silencer
• Artikelnummer: MRC39242551856
• Abgabeeinheit: 1 Stück

Der rote Gummipuffer wird oberhalb vom Stempel eingesetzt. Er löst nach jedem Clinchvorgang den Stempel aus dem Werkstück. Dieses Verschleißteil sollte regelmäßig getauscht werden wenn die Arbeitsgeschwindigkeit sich verlangsamt.

Besondere Eigenschaften

• Originalbezeichnung: ELASTOMER HALF 80
• Artikelnummer: MRC39242756049
• Abgabeeinheit: 1 Stück

Die Matrize ST 432 (14 J 00 150 00 (MS)) wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,0 mm zu verarbeiten.

Besondere Eigenschaften

• Originalbezeichnung: DIE ST432 14 J 00 150 00 (MS)
• Artikelnummer: MRC39242719206 (alte Artikelnr.: MRC39242719203)
• Abgabeeinheit: 1 Stück

Die Matrize ST 432 (17 J 00 150 00 (MS)) wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,6 mm zu verarbeiten.

Besondere Eigenschaften

• Originalbezeichnung: DIE ST432 17 J 00 150 00 (MS)
• Artikelnummer: MRC39242719207
• Abgabeeinheit: 1 Stück

Die Matrize ST 432 (14 J 00 150 00 TR) wird eingesetzt um Edelstahl in Gesamtmaterialstärke 1,75 – 2,0 mm zu verarbeiten.

Besondere Eigenschaften

• Originalbezeichnung: DIE ST432 14 J 00 150 00 TR
• Artikelnummer: MRC39242719205
• Abgabeeinheit: 1 Stück

Dieser Amboss wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,0 mm zu verarbeiten.

Besondere Eigenschaften

• Originalbezeichnung: ANVIL ST432 14 J 00 136
• Artikelnummer: MRC39242749585
• Abgabeeinheit: 1 Stück

Dieser Amboss wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,6 mm zu verarbeiten.

Besondere Eigenschaften

• Originalbezeichnung: ANVIL ST432 17 J 00 133
• Artikelnummer: MRC39242749599
• Abgabeeinheit: 1 Stück

Das Schneidenset wird an den Matrizen verbaut. Es eignet sich universell für die Matrizen für Edelstahl und verzinktes Material.

Besondere Eigenschaften

• Originalbezeichnung: DIE SET ST432 H10
• Artikelnummer: MRC39242749965 (alte Artikelnr.: MRC39242747913)
• Abgabeeinheit: 1 Stück

Der Stempel ST 40x45 wird eingesetzt um verzinktes Blech bis Gesamtmaterialstärke 3,6 mm zu verarbeiten.

Besondere Eigenschaften

• Originalbezeichnung: PUNCH ST 40x45
• Artikelnummer: MRC39242749136
• Abgabeeinheit: 1 Stück

Der Stempel ST 40x30 wird eingesetzt um Edelstahl bis Gesamtmaterialstärke 1,75 – 2,0 mm zu verarbeiten.

Besondere Eigenschaften

• Originalbezeichnung: PUNCH ST 40x30
• Artikelnummer: MRC39242749135
• Abgabeeinheit: 1 Stück

Dieses Einstellrad dient der Justage der Restbodenstärke an der Clinchmaschine 0404 AERO. Durch die korrekte Einstellung wird ein optimales Clinchergebnis sichergestellt. Die korrekte Einstellung wird durch eine Schraube fixiert.

Besondere Eigenschaften

• Originalbezeichnung: WHEEL
• Artikelnummer: MRC39242212626
• Abgabeeinheit: 1 Stück

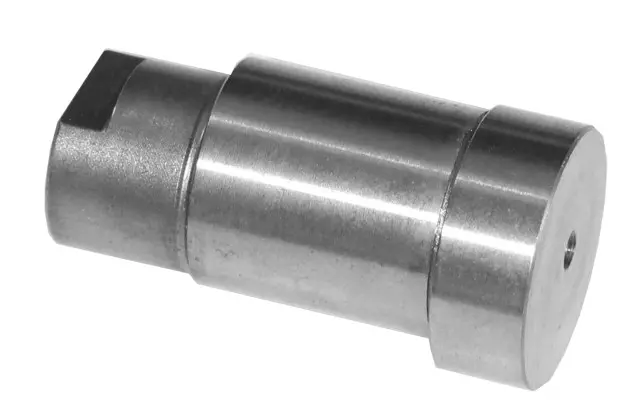

Dieser Bolzen dient der Justage der Restbodenstärke an der Clinchmaschine 0404 AERO. Er wird über das Einstellrad (Wheel) korrekt justiert. Durch die korrekte Einstellung wird ein optimales Clinchergebnis sichergestellt.

Besondere Eigenschaften

• Originalbezeichnung: SHAFT
• Artikelnummer: MRC39242212627
• Abgabeeinheit: 1 Stück

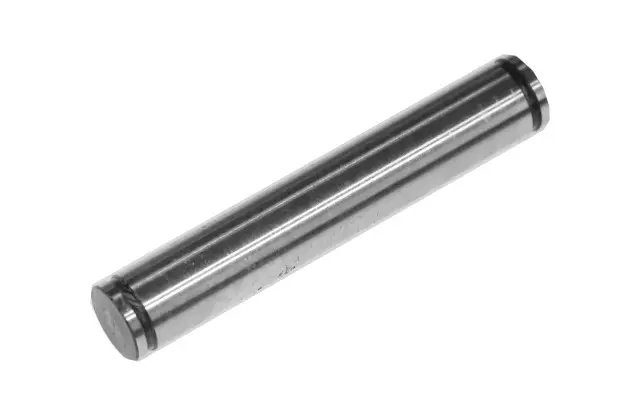

Der Shaft Lower Bearing wird zur Fixierung des festen Kiefers benötigt. Gleichzeitig fixiert er im inneren des feststehenden Kiefers ein Nadellager.

Besondere Eigenschaften

• Originalbezeichnung: Shaft Lower Bearing
• Artikelnummer: MRC39242212082
• Abgabeeinheit: 1 Stück

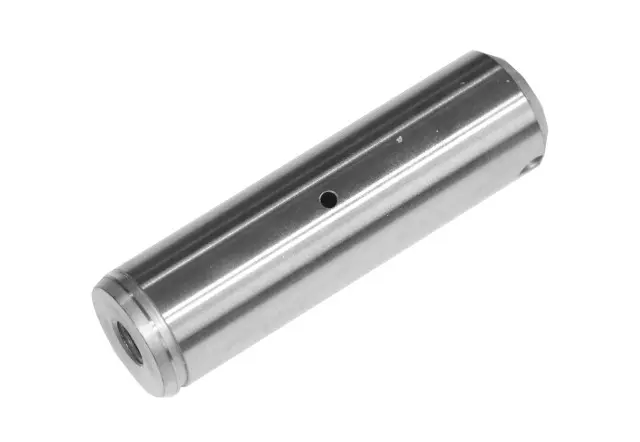

Der Main Shaft ist der Hauptverbindungsbolzen der zwei Kiefer. Er hat einen Durchmesser von 16 mm. Wichtig ist es, beim Einbau auf die korrekte Ausrichtung zu achten. Hierzu ist die stirnseitige Markierung zu beachten. Gerne stehen wir bei Rückfragen zur Verfügung.

Besondere Eigenschaften

• Originalbezeichnung: Main Shaft 0404IP
• Durchmesser: 16 mm
• Artikelnummer: MRC39242213320
• Abgabeeinheit: 1 Stück

Der Pivoting Shaft wird zur Fixierung eines Nadellagers im feststehenden Kiefer benötigt.

Besondere Eigenschaften

• Originalbezeichnung: Pivoting Shaft
• Artikelnummer: MRC39242212156
• Abgabeeinheit: 1 Stück

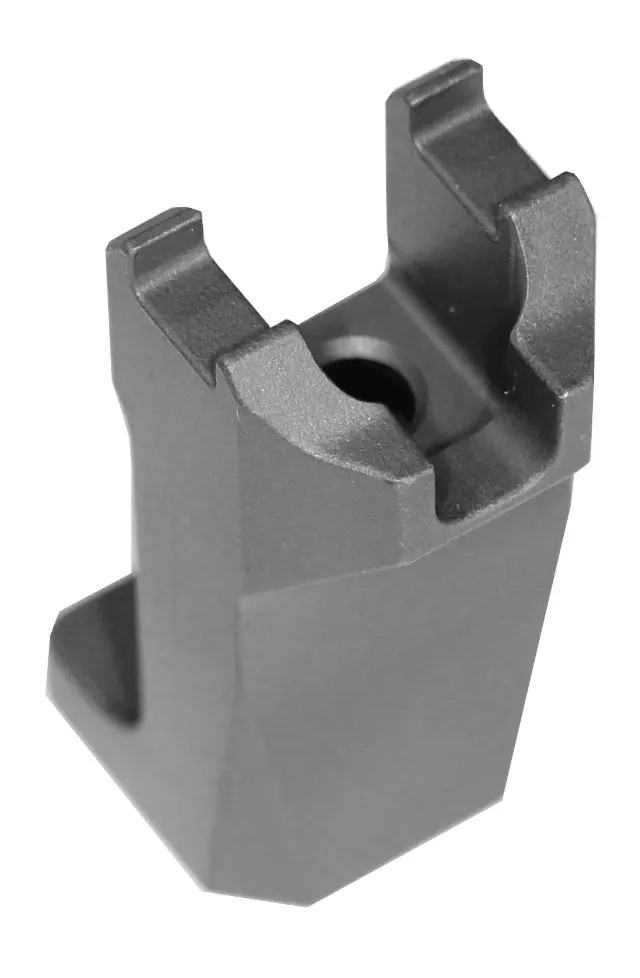

Der Werkzeughalter dient zur Aufnahme der Matrize und fixiert diese sicher in der Clinchmaschine

Besondere Eigenschaften

• Originalbezeichnung: ELONGATOR AERO J 350
• Artikelnummer: MRC39242757052 (alte Artikelnr.: MRC39242757030)
• Abgabeeinheit: 1 Stück

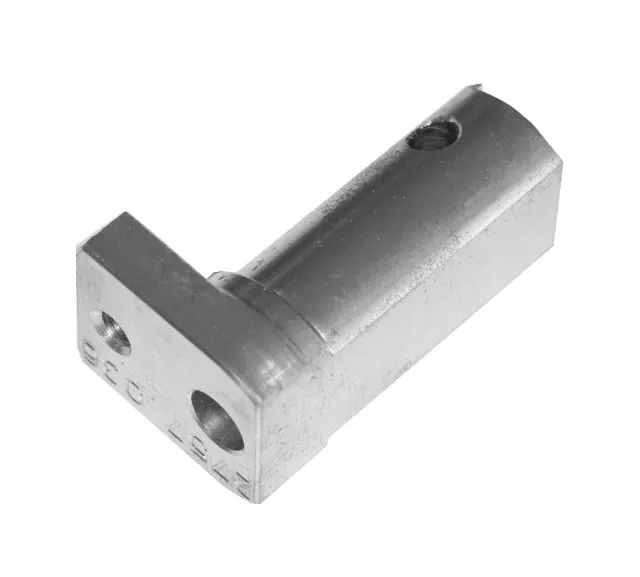

Der Werkzeughalter dient zur Aufnahme des Stempels und fixiert diesen sicher in der Clinchmaschine

Besondere Eigenschaften

• Originalbezeichnung: ELONGATOR R16 J 350 AR 90 E02
• Artikelnummer: MRC39242757036
• Abgabeeinheit: 1 Stück

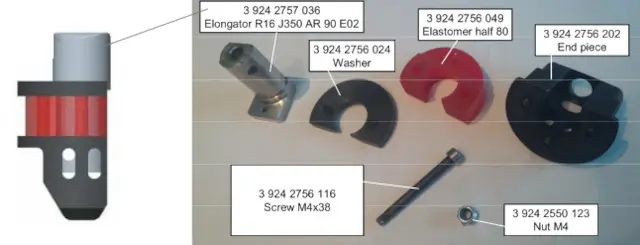

Das End Piece Half wird auf der Stempelseite des Werkzeugs verbaut und schützt diesen vor mechanischen Beschädigungen.

Besondere Eigenschaften

• Originalbezeichnung: END PIECE HALF
• Artikelnummer: MRC39242756202
• Abgabeeinheit: 1 Stück

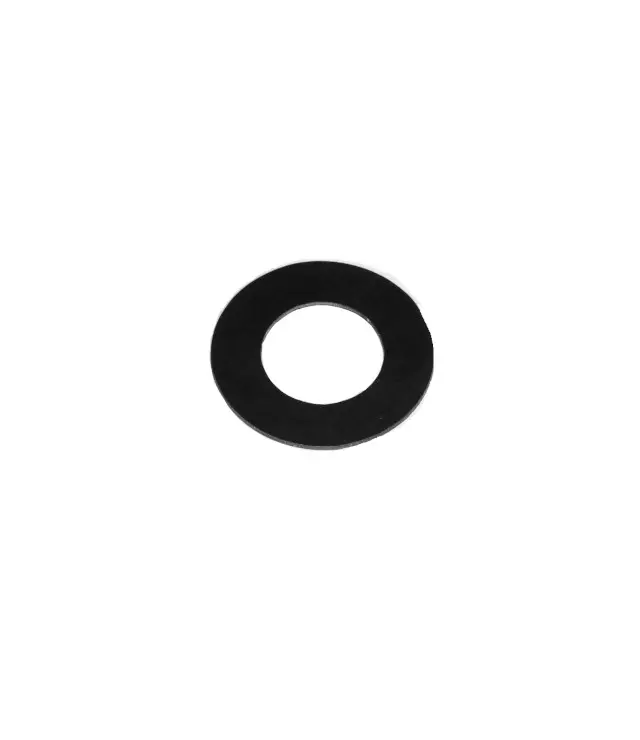

Die Distanzscheibe Ø19X0.5 wird seitlich an Nadellager montiert und verhindert ein Herausfallen der Nadeln. Es werden pro Nadellager immer zwei Scheiben benötigt – auf jeder Seite eine.

Besondere Eigenschaften

• Abmessung: Ø19X0.5 mm
• Originalbezeichnung: SHIM Ø19X0.5
• Artikelnummer: MRC39242212092
• Abgabeeinheit: 1 Stück

Die Distanzscheibe Ø26X0.5 wird seitlich an Nadellager montiert und verhindert ein Herausfallen der Nadeln. Es werden pro Nadellager immer zwei Scheiben benötigt – auf jeder Seite eine.

Besondere Eigenschaften

• Abmessung: Ø26X0.5 mm
• Originalbezeichnung: SHIM Ø26X0.5
• Artikelnummer: MRC39242212058
• Abgabeeinheit: 1 Stück

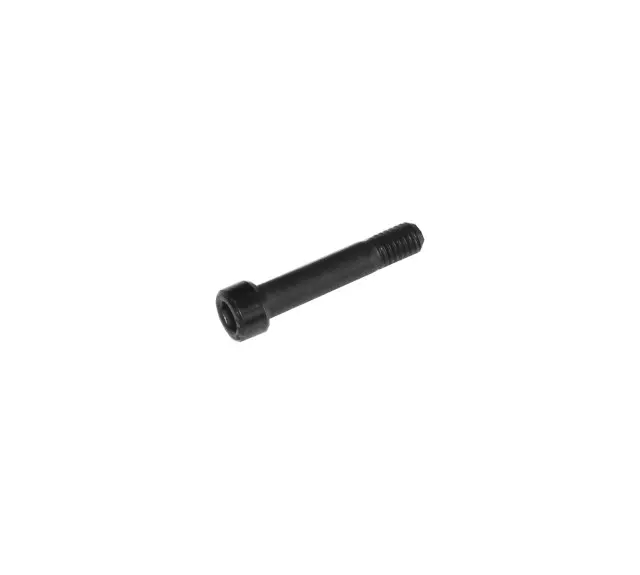

Die Matrizenschraube verbindet die Schneiden der Matrize. Sie sollte immer zusammen mit Matrizenmutter (Artikel MRC39242550004) und Matrizenfeder (Artikel MRC39249831830) im Set getauscht werden.

Besondere Eigenschaften

• Originalbezeichnung: DIE SCREW M3
• Artikelnummer: MRC39242749587
• Abgabeeinheit: 1 Stück

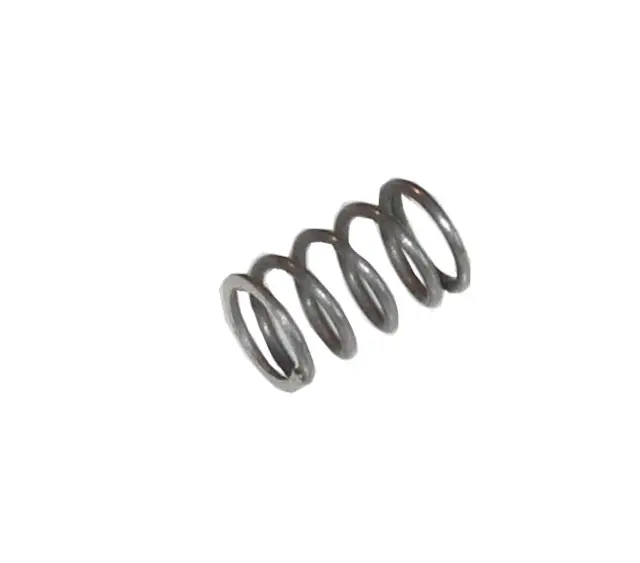

Die Matrizenfeder regelt die Bewegungen der Schneiden beim Clinchvorgang.

Besondere Eigenschaften

• Originalbezeichnung: SPRING
• Artikelnummer: MRC39249831830
• Abgabeeinheit: 1 Stück
